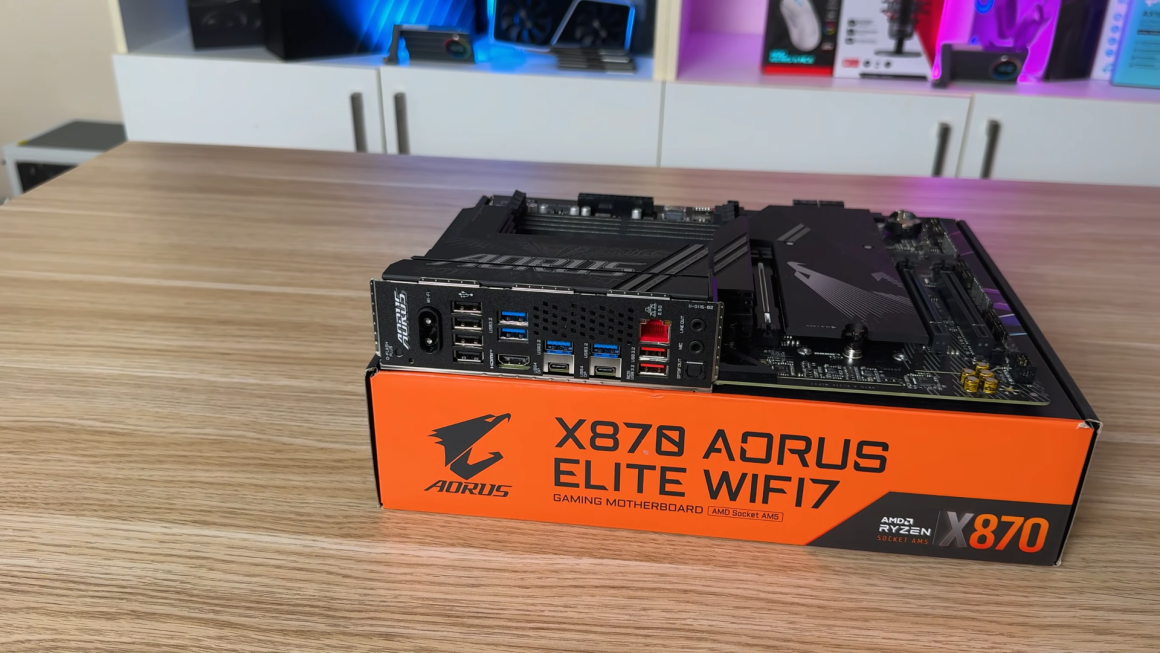

GIGABYTE X870 AORUS ELITE WiFi 7 İncelemesi

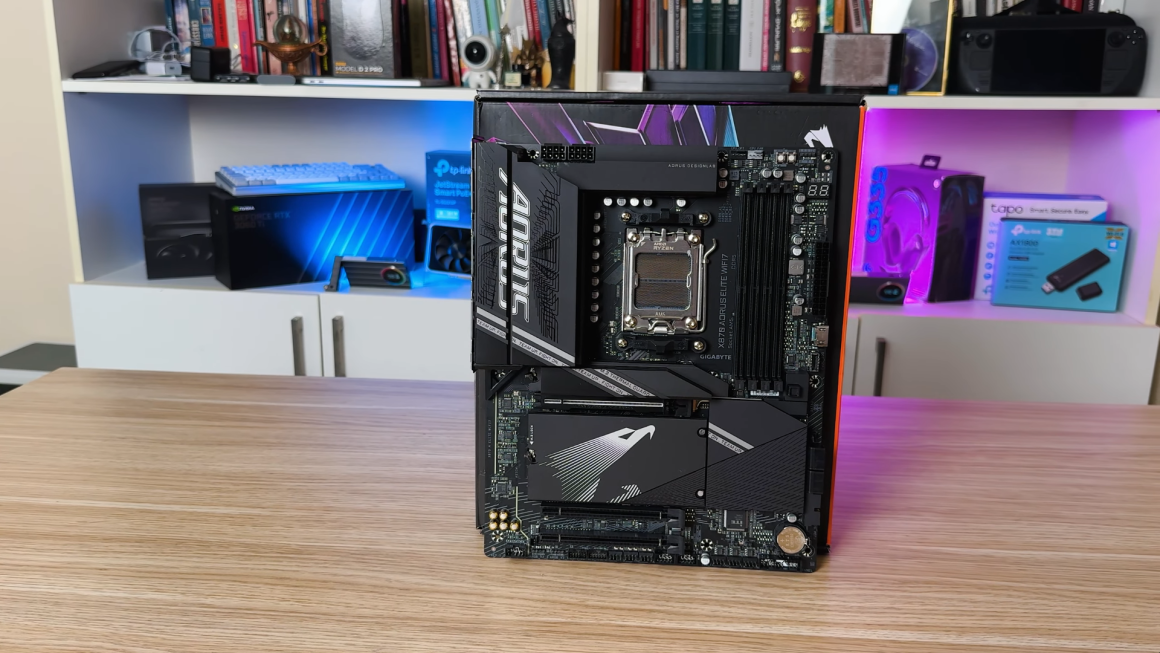

Bugün elimizde GIGABYTE X870 AORUS ELITE WiFi 7 anakart var. Hem yeni 105W ayarını test edecek hem de anakartı detaylı bir şekilde inceleyeceğiz. Dilerseniz başlayalım.

AM5 sokete sahip anakart, Ryzen 7000, 8000 ve 9000 serisi işlemcileri doğrudan destekliyor. Öte yandan bu sene piyasaya çıkacak olan 9000X3D işlemciler için bir BIOS güncellemesi gerekebilir.

İşlemci Güç Beslemesi

Anakartta 20 adet VRM yer alıyor. Bunlardan:

• 16 adet CPU (8-8 paralel şekilde)
• 2 adet SoC için: iGPU ve bellek I/O’suna güç sağlıyor
• 2 adet de CPU’ya bağlı PCI-e portlarına güç sağlayan VRM var.

Gigabyte, VRM soğutması için 7 W/mk termal ped kullanmış.

Bellek Desteği

Anakartın DDR5 8000 MT/s’ye kadar bellek desteği bulunuyor. Dört adet bellek modülü ile toplamda 256 GB’a kadar kapasiteyi destekleyen anakart, hem XMP hem de EXPO profilli belleklerle uyumlu.

Ses, Ethernet ve WiFi Çipleri

• ITE IT8696E I/O Controller Chip
• Realtek ALC1220 Sound Chip, 2/4/5.1/7.1 kanal ses desteği var.
• Realtek RTL8125 2.5 Gbps(1 Gbps ve 100 Mbps’de destekliyor) Ethernet Yongası
• Mediatek MT78925 Wi-Fi 7(2.4/5/6 GHz) bantları, Wi-Fi 7’de 160 MHz + Bluetooth 5.4(Rev 1.0)
  • 2.4 GHz: 92.84 Mbit indirme, 62.04 Mbit yükleme
  • 5 GHz: 701.61 Mbps indirme, 61.70 Mbps yükleme
  • 2.4 GHz + Bluetooth: 63.68 Mbps indirme, 57.23 Mbps yükleme
• Rev 1.1 modelde: Realtek Wi-Fi 7 RTL8922AE Wi-Fi 7(2.4/5/6 GHz) bantları, Wi-Fi 7’de 160 MHz + Bluetooth 5.4

Görüntü Çıkışları

Gigabyte X870 AORUS ELITE WIFI 7 üzerinde toplamda dört adet görüntü çıkışı bulunuyor.

• USB 4 Display Portlarından en fazla 3840×2160’da 240 Hz görüntü çıkışı. DP 1.4 ve HDR desteği.
• Arka HDMI portundan 4096×2160’da 60 Hz görüntü çıkışı.
  • HDMI 2.1, HDCP 2.3 ve HDR destekleniyor.
  • Geriye dönük uyumluluk için TMDS desteği.
  • Dolby TrueHD and DTS HD Master Audio ses desteği.
  • 192KHz/24bit 7.1-channel LPCM ses çıkışı.
• Kasa içi HDMI portundan 1920×1080’de 30 Hz görüntü çıkışı. HDMI 1.4 destekliyor.

PCIe Portları

• Ana PCI-e yuvası PCI-e 5.0 X16 destekliyor, CPU’ya bağlı.
  • Bu portun bant genişliği 3 ve 4. M.2 yuvalarıyla paylaşılıyor, bu portlar kullanılırsa PCI-e hızı 5.0 x8’e düşüyor.
  • 8000 serisi APU’larda Phoenix 1’lerde PCI-e 4.0 x4 ve Phoenix 2’lerde ise 4.0 x2 modunda çalışıyor.
  • Ana PCI-e portu ağır GPU’lar bükülmeye 10 kat dayanıklı.
  • PCI-e portunu altta kalmasına rağmen açmayı sağlayan PCIe EZ-Latch Plus düğmesi yer alıyor.
• İkinci ve üçüncü PCI-e x16 yuvaları PCH tarafından sağlanıyor.
  • İkinci slot PCI-e 4.0 x4 hızında.
  • Üçüncü slot PCI-e 3.0 2x hızında çalışıyor.
    • Eğer ikinci (M2D_SB) M.2 yuvası kullanılıyorsa ikinci PCI-e slotu devre dışı kalıyor.

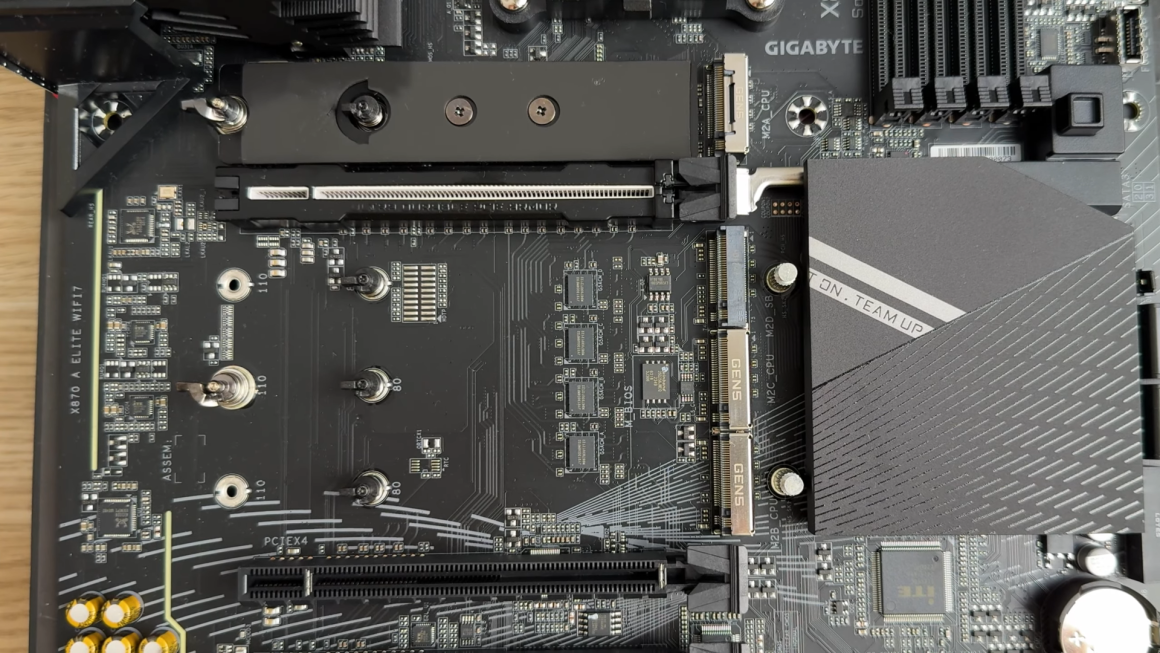

Anakartın Depolama Desteği

• En üstteki M.2 portu (M2A_CPU) CPU’ya bağlı, PCI-e 5.0 destekliyor.
  • 9000 ve 7000 serisi AMD Ryzen CPU’larda PCI-e 5.0 x4, 8000 serisi APU’larda ise PCI-e 4.0 şeklinde çalışıyor.
• İkinci M.2 portu (M2D_SB) çipsete bağlı. PCI-e 5.0 x4 hızını destekliyor.
• Üçüncü ve dördüncü M.2 portları (M2B_CPU, M2C_CPU) CPU’ya bağlı.
  • Bu portların her biri PCI-e 5.0 x4 destekliyor.
  • Eğer bu portlar kullanılırsa ana PCI-e slotunun hızı PCI-e 5.0 x8’e düşüyor.
  • Ryzen 8000 APU’larda bu portlar kullanılamıyor.
• Bütün M.2 portlarının üzerinde pasif soğutma bulunuyor.
• EZ-Latch Plus ve EZ-Latch Click ile tornavida gereksinimi olmadan sağlam bir şekilde çıkartılıp takılabiliyor.
• Çipset tarafından 4 adet SATA 3(6 Gbps) portu sunuluyor.
  • SATA portları RAID 10, RAID 5 (sadece 9000 serisi AMD CPU ile), RAID 1 ve RAID 0 destekliyor.
• Anakart üzerinde 32 MB BIOS yongası bulunuyor.
• Q-Flash Plus özelliği anakartta güç olduğu sürece, işlemci, ekran kartı veya RAM takılı olmasa bile BIOS güncellemeye olanak tanıyor. Bu sayede desteklenmeyen yeni bir işlemci takınca sistem açılmazsa eski işlemciyi takmak zorunda kalmıyorsunuz.

Arka Kasa Portları

• 1 adet HDMI Portu
• 2 adet 2T2R yekpare Wi-Fi Anten Girişi
• Biri CPU, diğeri de AsMedia kontrolcüye bağlı 2 adet DisplayPort destekli USB 4.0 portu
• CPU ve USB 3.2 Gen 1 Hub harici kontrolcüsü ile arkada 4 adet USB 3.2 Gen 1 girişi
• CPU ve USB 2.0 Hub harici kontrolcüsü ile arkada 4 adet USB 2.0 girişi.
• Çipset üzerinden 2 adet arkada USB 3.2 Gen 2 portları.
• 1 adet 2.5 Gbps Ethernet girişi
• 1 adet Optik ses çıkışı
• 2 adet ses jakı (Biri giriş, biri çıkış.)

Fan ve RGB Girişleri

• 2 adet CPU için 4 pin fan girişi.
• 2 adet Pompa veya sistem fanı için fan girişi.
• 4 adet kasa fanları için giriş.
• 3 adet ARGB portu.
• 1 adet LED şerit aydınlatma çıkışı.

AIDA64 Stres Testi

Ryzen 9 9700X işlemci ve 6000 MT/s Bellek ile 65 Watt ve 105 Watt modunda iki farklı test gerçekleştirdik. 20 dakika sonundaki değerler aşağıdaki gibi.

Testler esnasında herhangi bir çökme yaşanmadı.

Artılar

• Kolay montaj: PCIe EZ-Latch Plus ile ekran kartı kolayca sökülebiliyor
• Dört M.2 yuvası var ve hepsinin üstünde de pasif soğutma mevcut
• Testlerde VRM sıcaklıkları 50C üzerini görmedi
• 8000 MT/s bellek desteği, biz 6000 MT/s stabil çalıştırdık
• Wi-Fi 7 ve Bluetooth 5.4 desteği
• İki adet USB4 portu
• Ekranlı kasalar için HDMI çıkışı

Eksiler

• dGPU Only modunda ne seçilirse seçilsin ayar kaydedilmiyor ve Auto konumunda kalıyor
• 2.4 GHz ve Bluetooth aynı anda çalışınca internet hızı yavaşlıyor, 5 GHz’te sorun yok
  • Bunu çözmek için modem arayüzünden bant genişliğini 20 Mhz ile kısıtlayabilirsiniz
