Çözüm 0x116 0x154 0x1E C0000005 TDR timeouts hatasının çözümü

Yasin.Y dedi:

• Anakart: Gigabyte B450M-H
• İşlemci: Ryzen 5 5600.
• Ekran kartı: RTX 3060 Ti.
• İşletim sistemi: Windows 11.

Merhaba,

Aylardır yaşadığım mavi ekran hataları ve tesadüfen keşfettiğim çözümü;
Alınan hatalar

• 0x116 – vıdeo_tdr_error
• 0x154 – ACPI / NVMe / TDR kaynaklı kilitlenme (dump oluşturamayan tür)
• 0x1e – KMODE_EXCEPTION_NOT_HANDLED (siyah ekran sonrası beklenmeyen reset)
• C0000005 – Access violation (ağır oyunlar sırasında çökme)
• TDR timeouts (GPU sürücüsünün zaman aşımına uğraması)

Hataların görüldüğü senaryolar

• ağır oyunlarda (yüksek GPU kullanımı)
• Ani FPS düşüşleri / lag sonrası siyah ekran.
• Dump dosyasının %0'da takılı kalması.
• Görüntü gidip sistemin reset gerektirmesi.

Sorunun temel nedeni

Ekran kartı, PCI-e yuvasıyla tam iletişim kuramadığı için:

• x16 yerine x8 gen3 modunda çalışıyordu
• Veri aktarım hızı düşüyor → GPU yük altında boğuluyor.
• TDR zaman aşımına giriyor → siyah ekran + driver kilitlenmesi

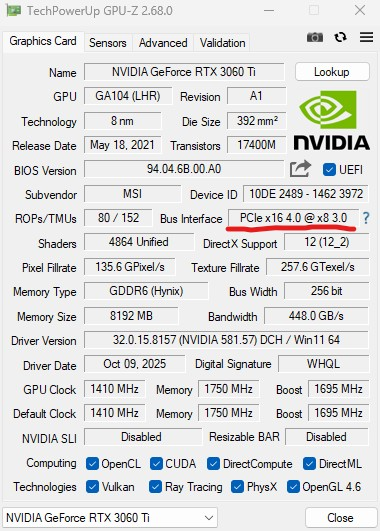

GPU-Z kontrolü
GPU-Z'yi çalıştırdıktan sonra Bus Interface kırmızı çizgi ile belirtilmiş kısım.
Bu kontrol önemli;
PCI-e x16 4.0 @ X8 3.0
Sol taraf yani PCI-e x16 4.0 ekran kartımın x16 gen 4 desteklediğini bildiriyor.
Sağ taraf yani PCI-e x8 3.0 ekran kartımın x8 gen 3 hızında çalıştığını bildiriyor.
Eki Görüntüle 204126

Bu durumun sebebi:
PCI-e pin temassızlığı / kir / oksitlenme / kartın yuvaya tam oturmaması

Çözüm

1. GPU'nun PCI-e bağlantı pinleri silgiyle temizlendi.
2. pinler IPA (izopropil alkol) / solüsyon ile tekrar temizlendi.
3. anakarttaki PCI-e yuvası da diş fırçası ile nazikçe temizlendi.
4. GPU yeniden takıldı ve sistem artık PCI-e X16 gen3 olarak sorunsuz çalışıyor.
5. Ağır oyunlarda siyah ekran, TDR hata kodları ve kilitlenmeler tamamen düzeldi.

Temizlik işlemi sonrası değerler
Eki Görüntüle 204125


PCI-e x16 4.0 @ x16 3.0

Kartımın x16 gen 3 hızında çalışmasının sebebi anakartımın PCI-e yuvasının x16 gen 3 desteklemesinden kaynaklanıyor.

Battlefield 6 da saatlerce test ve sıfır hata.

Sonuç

PCI-e hattı x16'dan x8'e düştüğünde GPU veri yolu stabilitesi bozulur.
Bunun sonucu:

• Siyah ekran.
• 0x116
• 0x154
• 0x1e
• C0000005
• TDR timeouts.

Genişletmek için tıkla...

Küçültmek için tıkla...

Sorunun Çözümü: TDR Timeout Hataları​

Aşağıdaki adımları takip ederek PCI-e x16 iletişim problemini çözebilir ve aldığınız hataları azaltabilirsiniz:

# 1. Ekran Kartı ve Anakart Bağlantısını Kontrol Edin​

- Ekran kartının anakart üzerindeki PCI-e yuvasına tam oturduğundan emin olun.
- Kartı çıkarıp tekrar takmayı düşünün.

# 2. Güç Bağlantılarını Kontrol Edin​

- Ekran kartının enerji ihtiyacını karşılayacak yeterli güç kaynağına sahip olduğunuzu doğrulayın.
- Güç kablolarının sağlam bir şekilde bağlı olduğundan emin olun.

# 3. Güncel Sürücüleri Yükleyin​

- NVIDIA'nın web sitesinden en son ekran kartı sürücülerini indirin ve yükleyin.
- Eski sürücülerin kaldırıldığından emin olun.

# 4. BIOS Güncellemesi​

- Anakart BIOS'unuzu güncelleyin. Gigabyte B450M için üreticinin web sitesindeki en son sürümü kontrol edin.
- Güncelleme yapmadan önce mevcut BIOS ayarlarınızı yedekleyin.

# 5. PCI-e Ayarlarını Kontrol Edin​

- BIOS ayarlarına girin ve PCI-e ayarlarını kontrol edin.
- Eğer varsa, PCI-e yuvasını x16 olarak ayarladığınızdan emin olun.

# 6. Görsel Performans Ayarlarını Düşürün​

- Oyun içindeki görsel ayarları düşürerek GPU üzerindeki yükü azaltın.
- Yüksek çözünürlük ve efekt ayarlarının performansı etkileyebileceğini unutmayın.

# 7. Isı Kontrolü​

- Ekran kartının sıcaklığını kontrol edin; aşırı ısınma problemi olabilir.
- Gerekirse soğutma sistemini iyileştirin veya termal macunu değiştirin.

# 8. Test ve Gözlem​

- Bu adımları uyguladıktan sonra sisteminizi test edin.
- Yapılan değişikliklerden sonra hata alıp almadığınızı gözlemleyin.

Not​

Eğer sorun devam ederse, detaylı bir donanım testi yapmanız veya profesyonel bir teknisyenden destek almanız faydalı olabilir.
