Arkadaşlar merhaba. Yeni bir sistem topladım, kasa parçalarını montajladım. Sıralama kablolamaya geldi fakat kablolama kısmında şu an sorun yaşıyorum.

24 pinli anakart, 8 pinli CPU, USB3.2, ekran kartı, HD Audio kablolarını taktım. Diğer fan vb. kablolamayı yapamadım. Bu konuda uzman olan ve bana yardımcı olabilecek var mı? Anakart ve CPU fanlarının montaj şemasını ayrıca bağlanacak olan kabloların resmi atabilirim.

Tarihe göre sırala Puana göre sırala
20424 dedi:
Boşta kalan kabloları paylaşın yardımcı olayım.
Genişletmek için tıkla...
Küçültmek için tıkla...

Paylaşayım tabii ki.

20424 dedi:
Boşta kalan kabloları paylaşın yardımcı olayım.
Genişletmek için tıkla...
Küçültmek için tıkla...

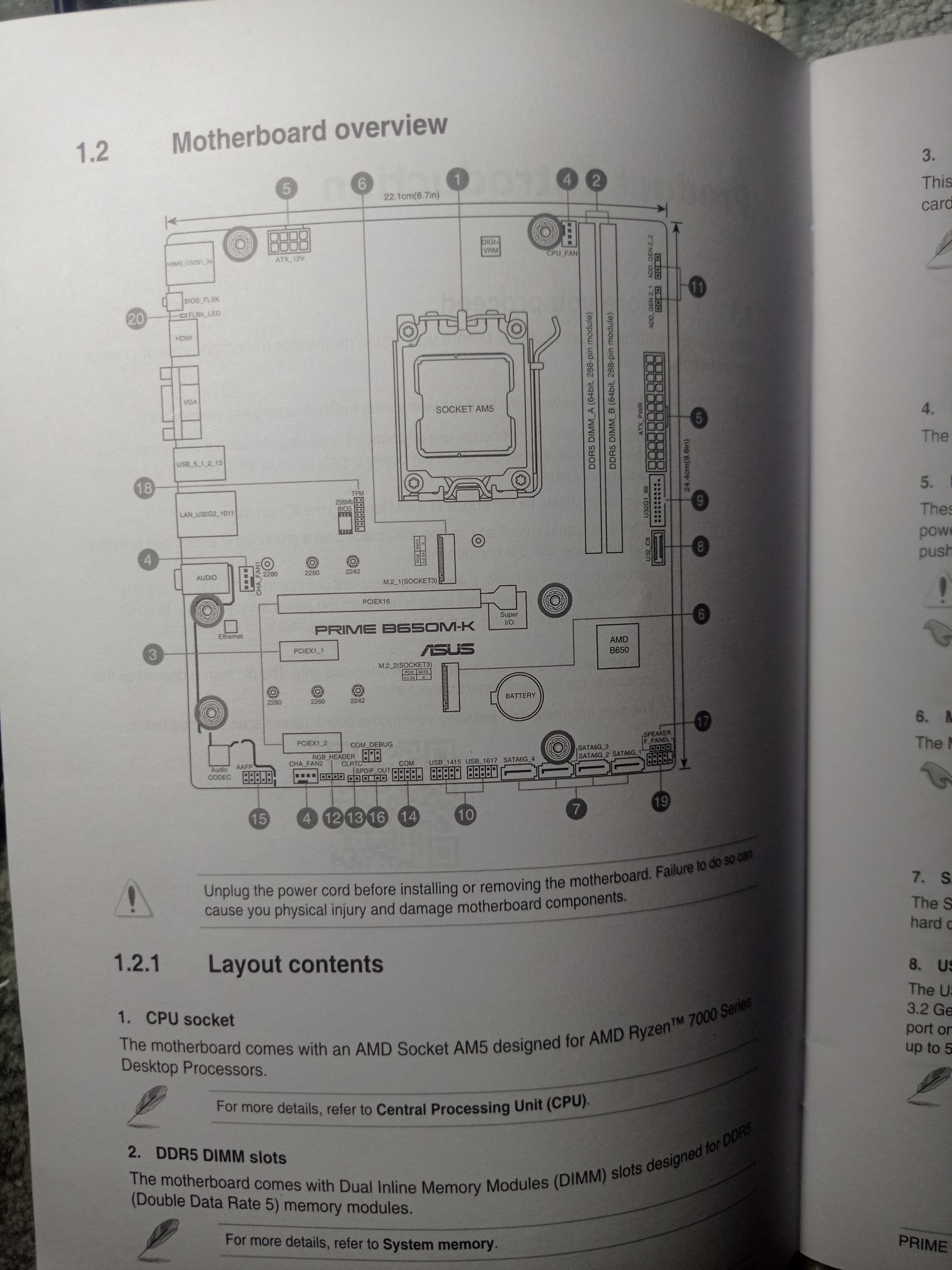

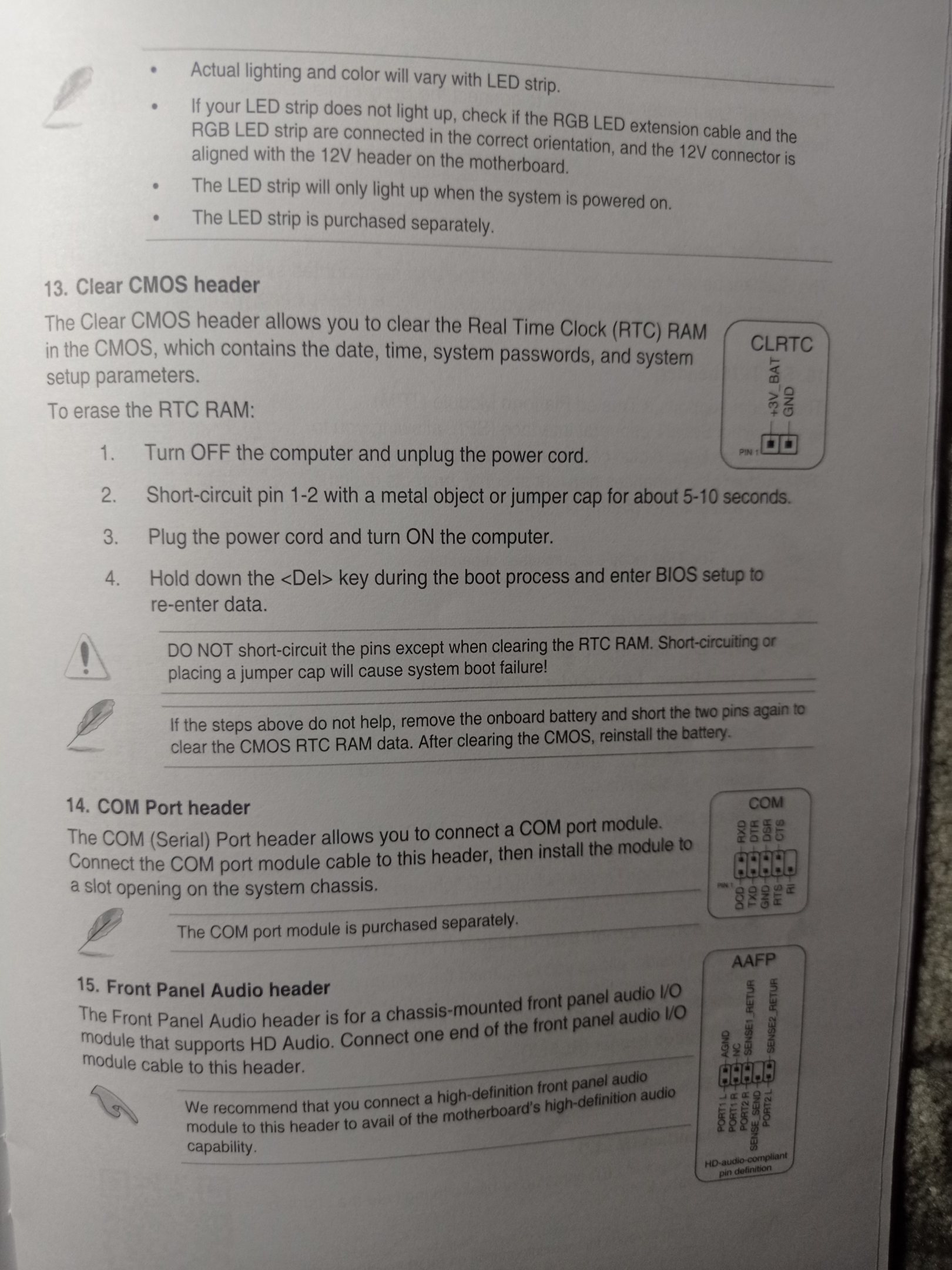

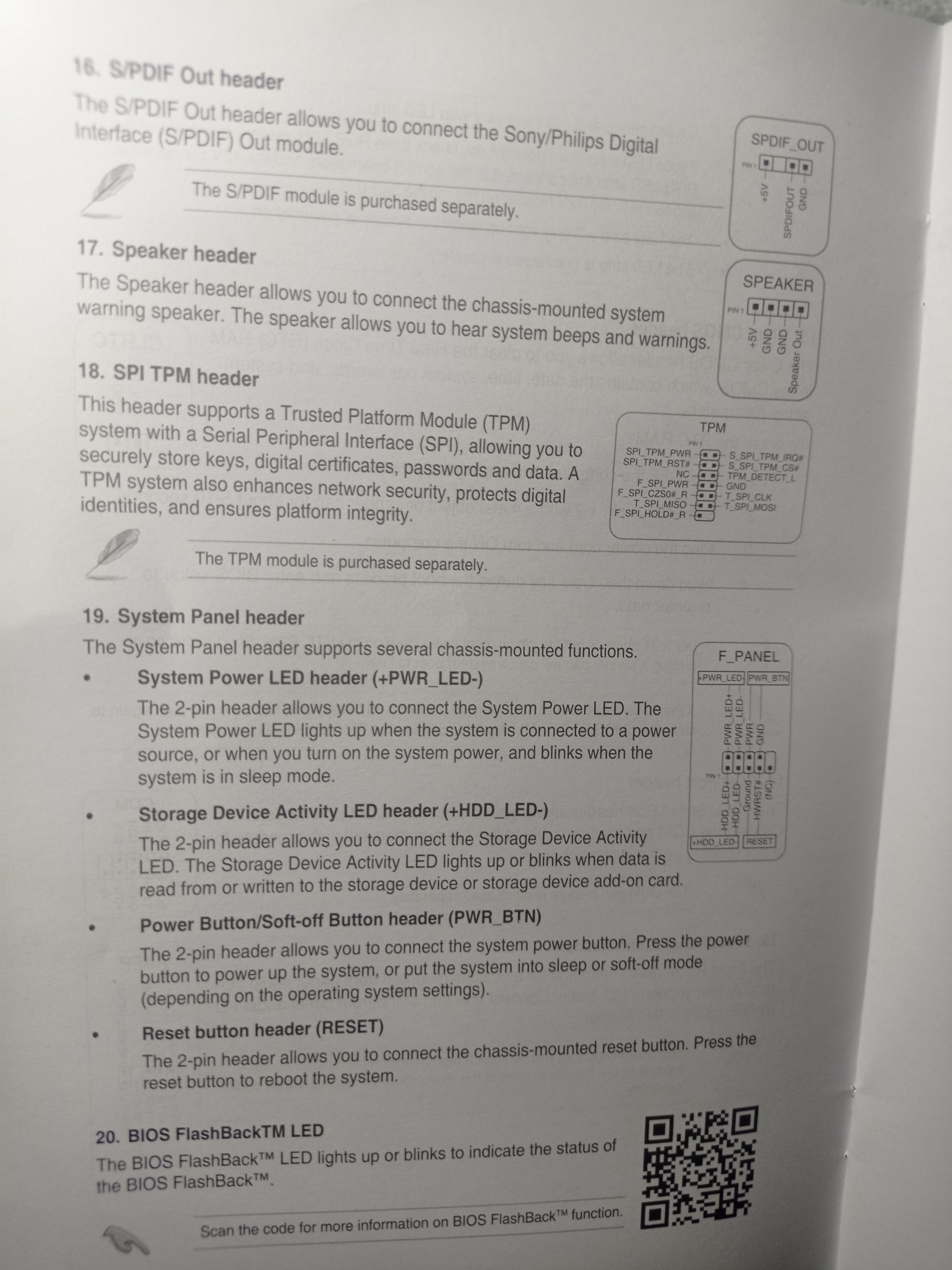

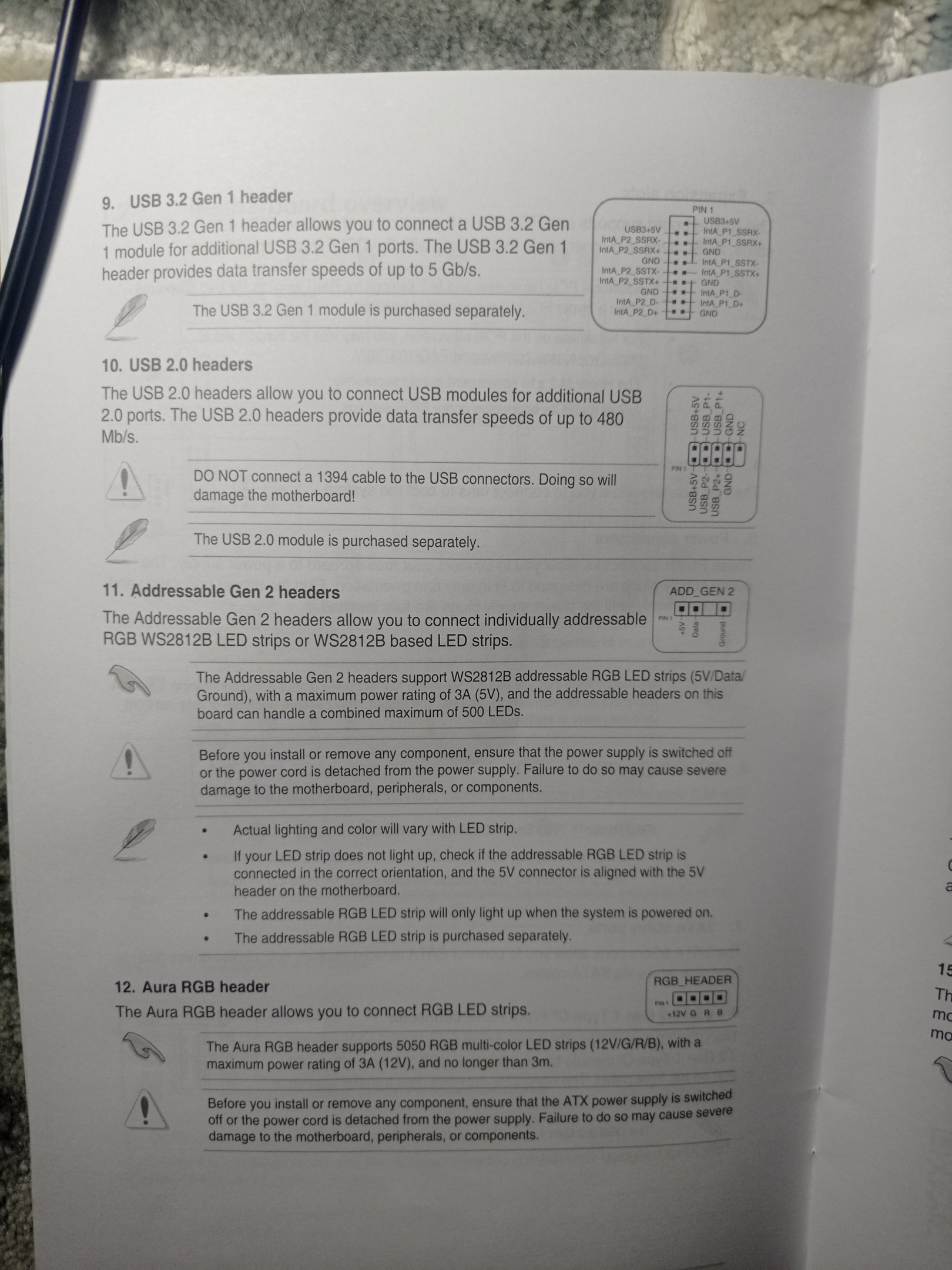

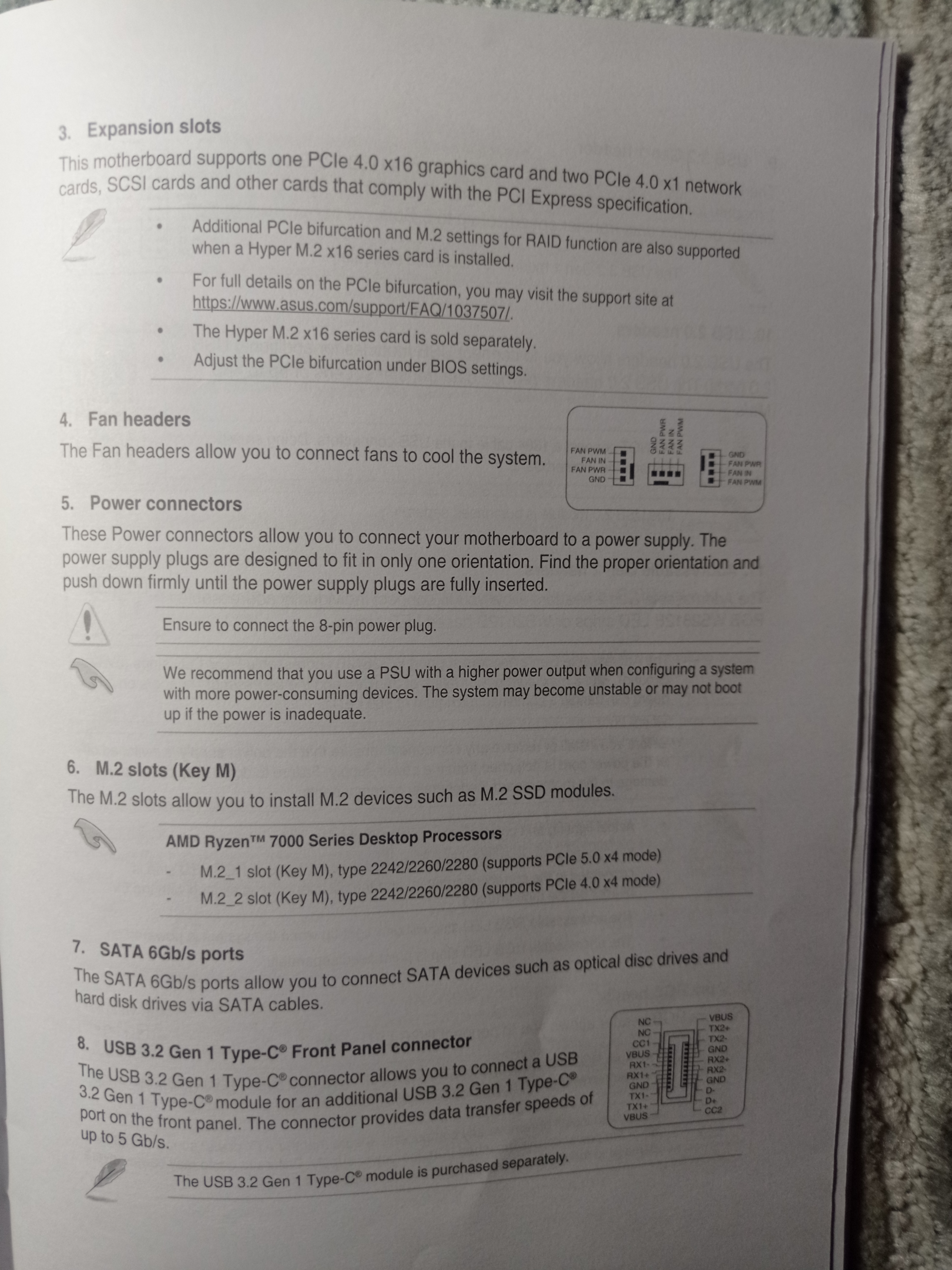

Anakart ve CPU fan şeması.

greenlordd dedi:
Paylaşayım tabii ki.
Anakart ve CPU fan şeması.
Genişletmek için tıkla...
Küçültmek için tıkla...

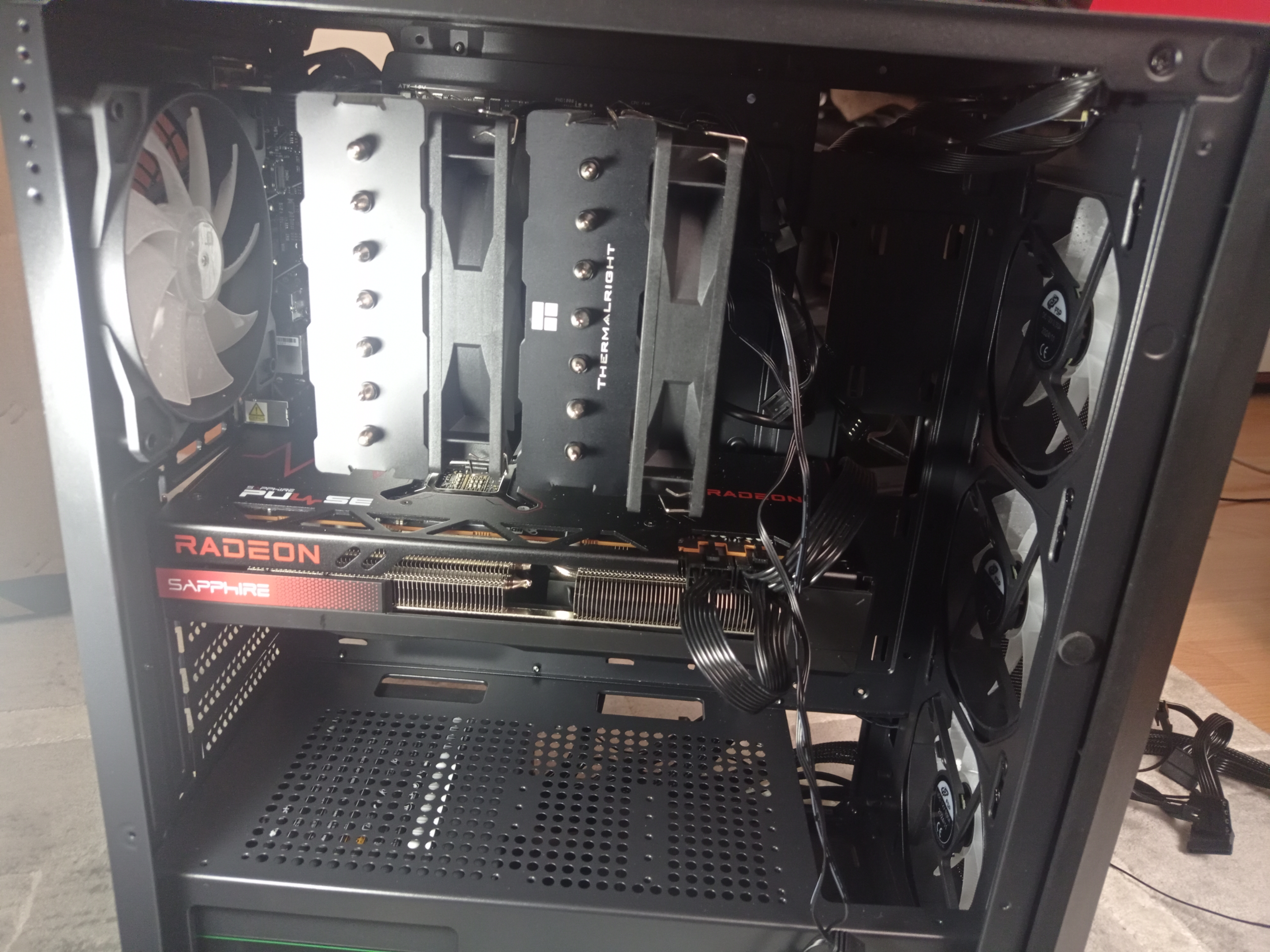

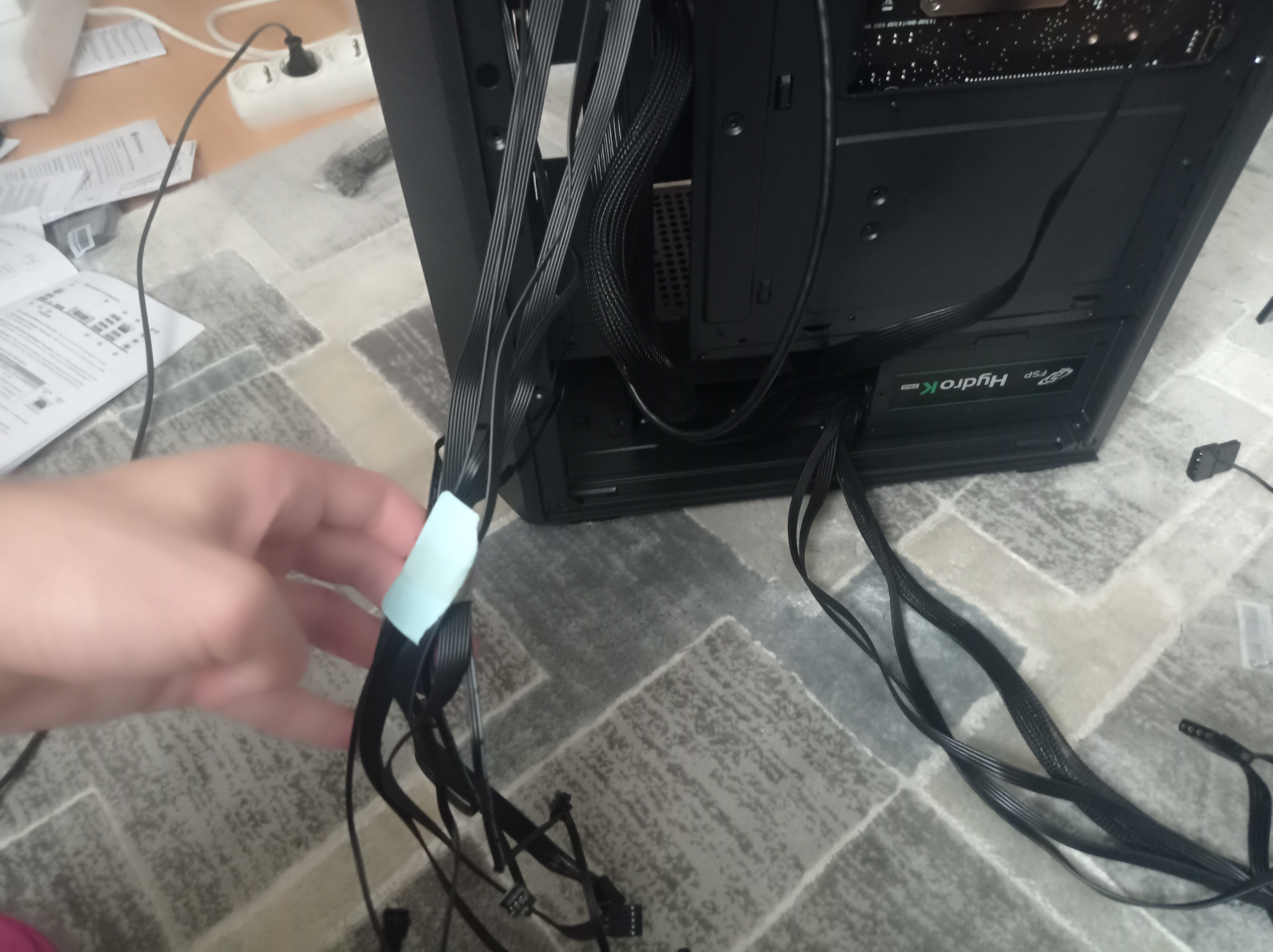

Kasanın genel hali.

greenlordd dedi:
Paylaşayım tabii ki.

Anakart ve CPU fan şeması.

Kasanın genel hali.
Genişletmek için tıkla...
Küçültmek için tıkla...

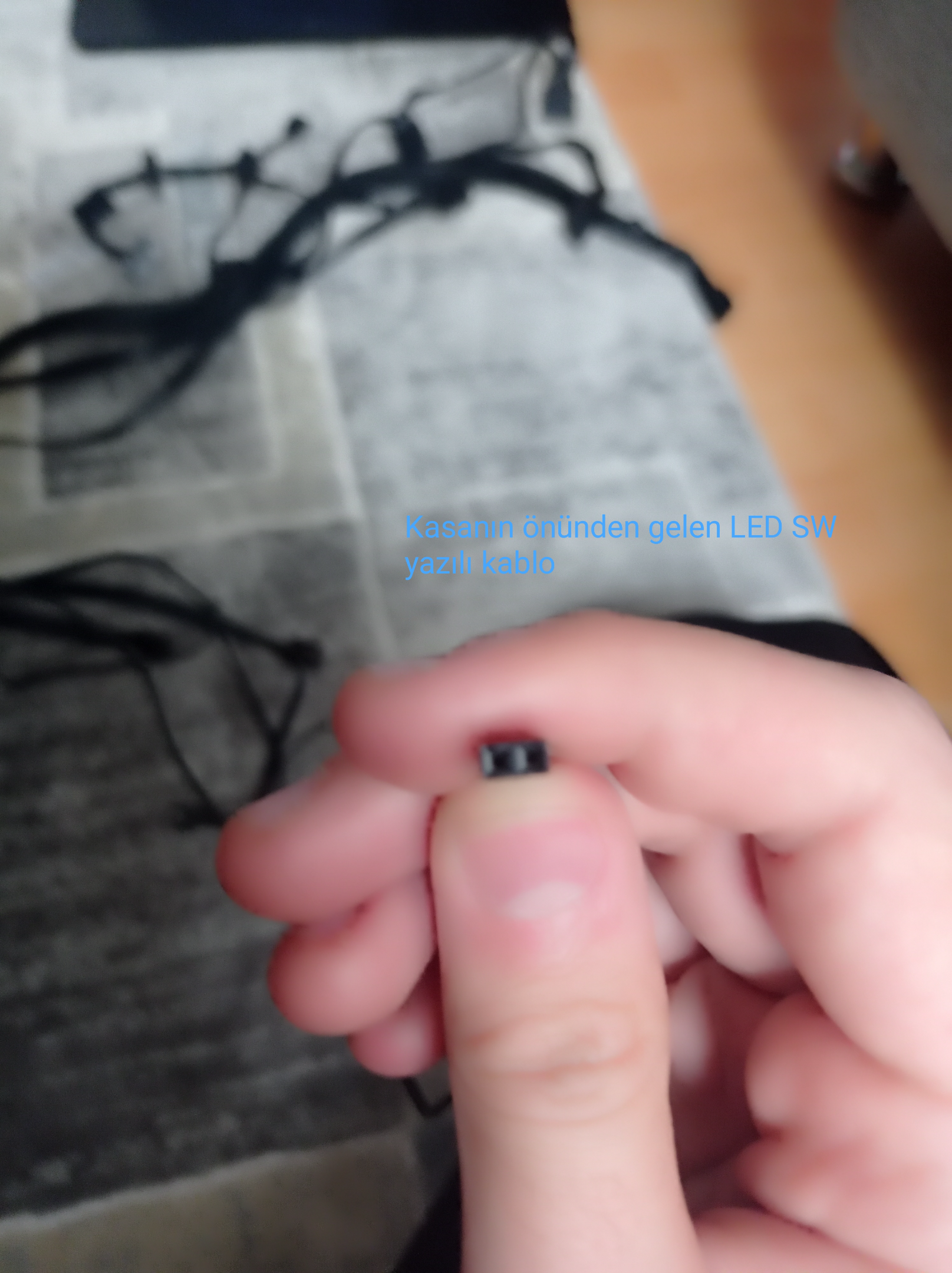

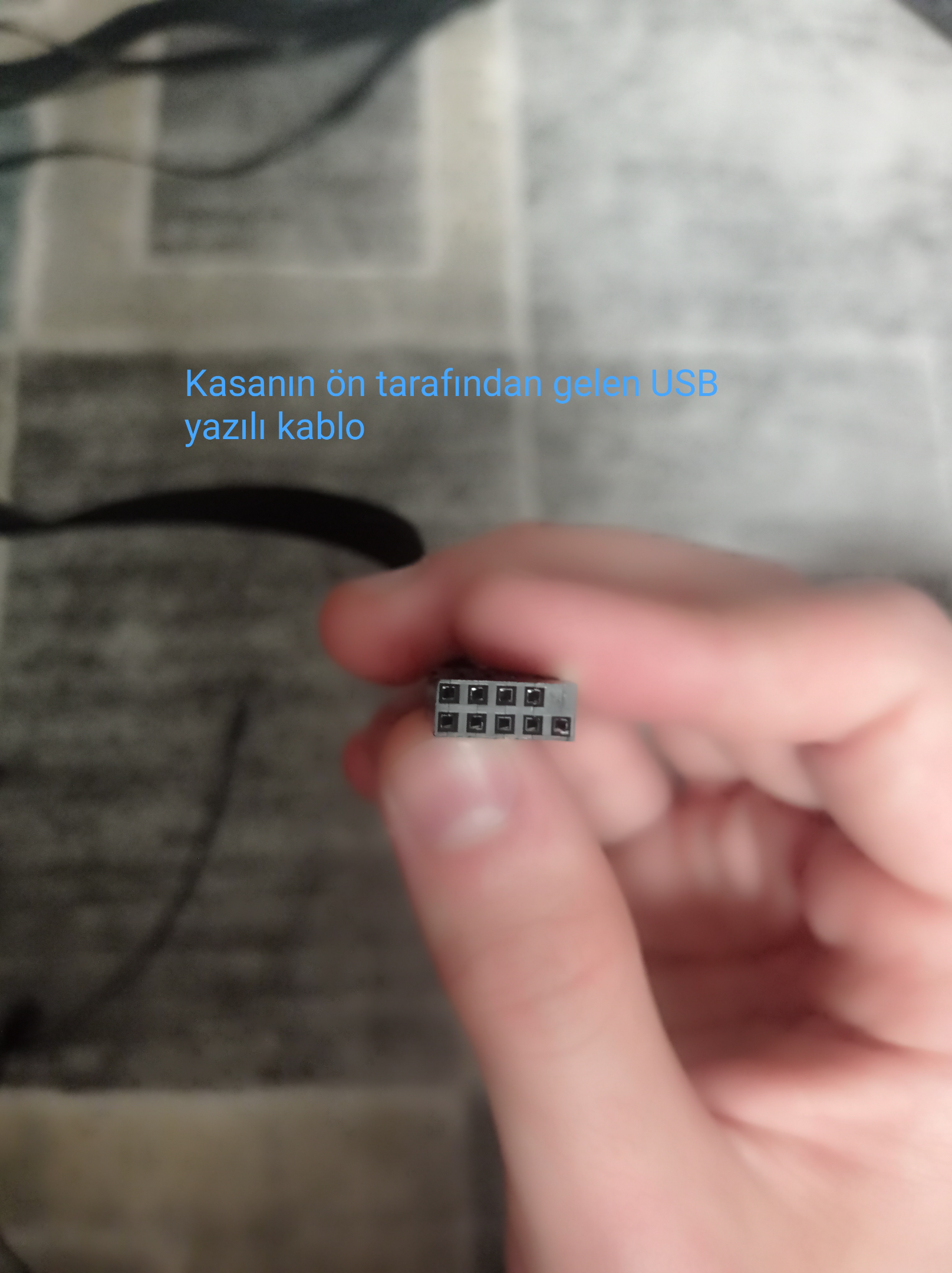

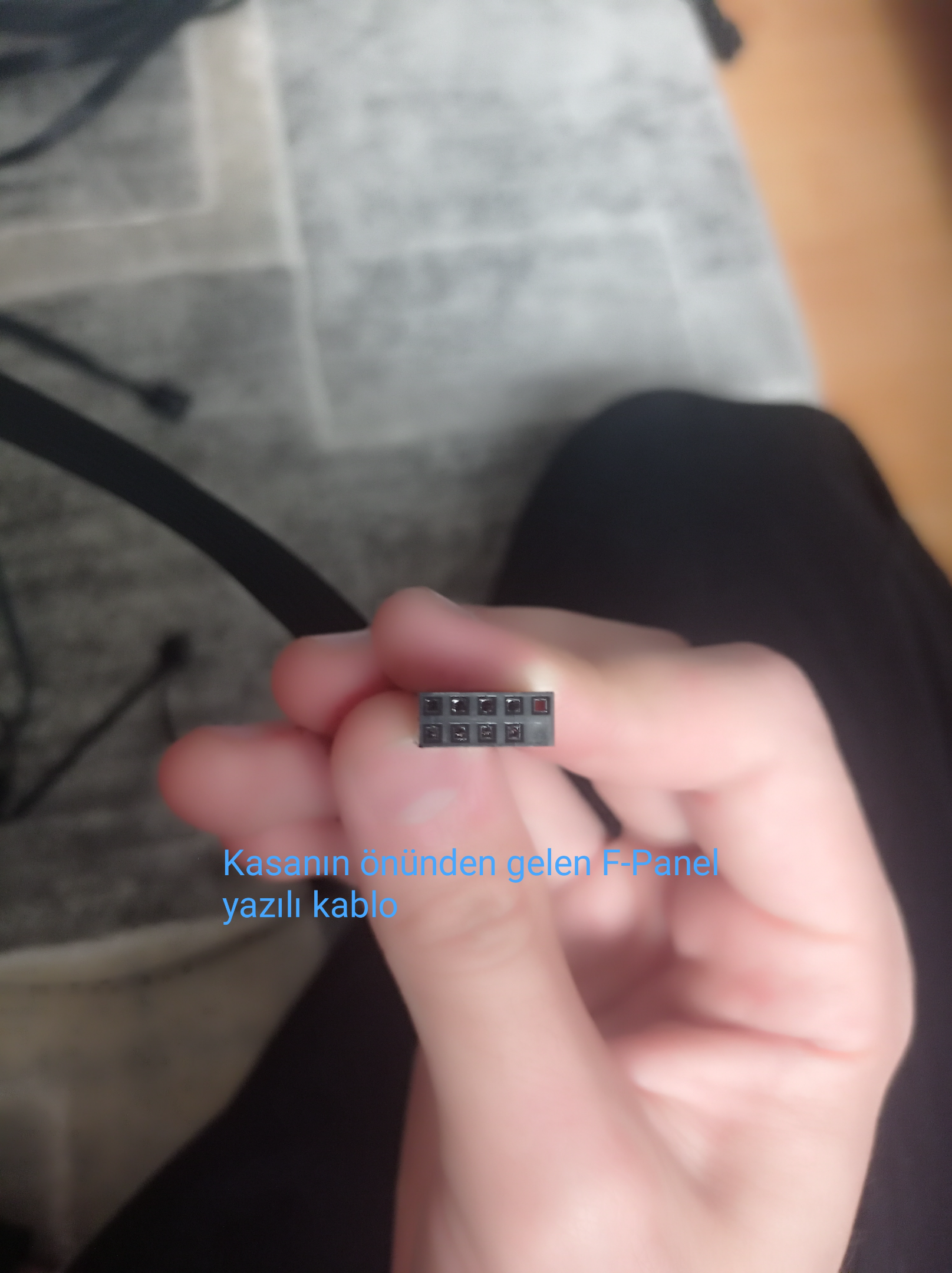

Kasanın ön kısmından gelen kablolar mavi yazı ile belirttim.

greenlordd dedi:
Paylaşayım tabii ki.

Anakart ve CPU fan şeması.

Kasanın genel hali.

Kasanın ön kısmından gelen kablolar mavi yazı ile belirttim.
Genişletmek için tıkla...
Küçültmek için tıkla...

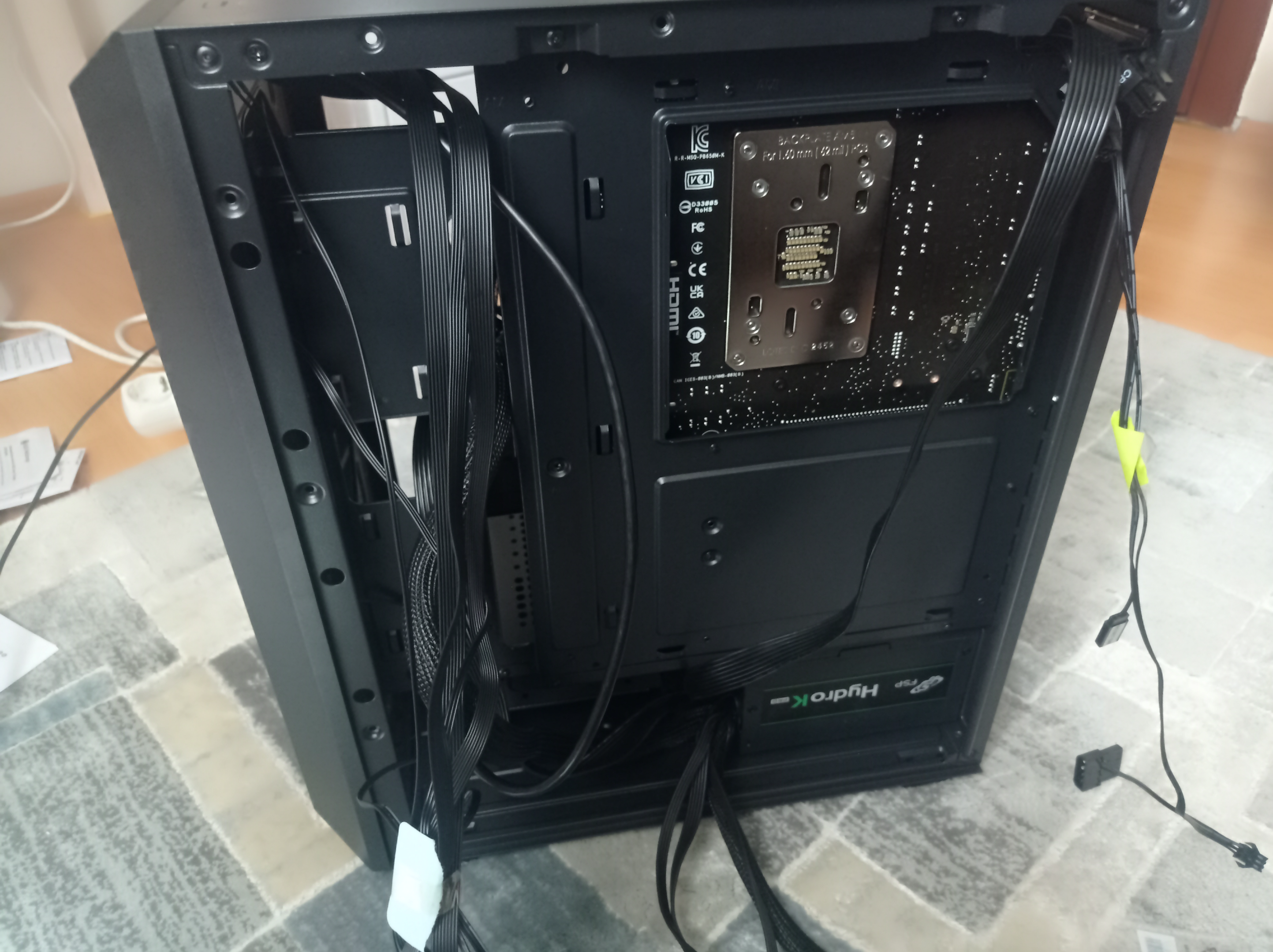

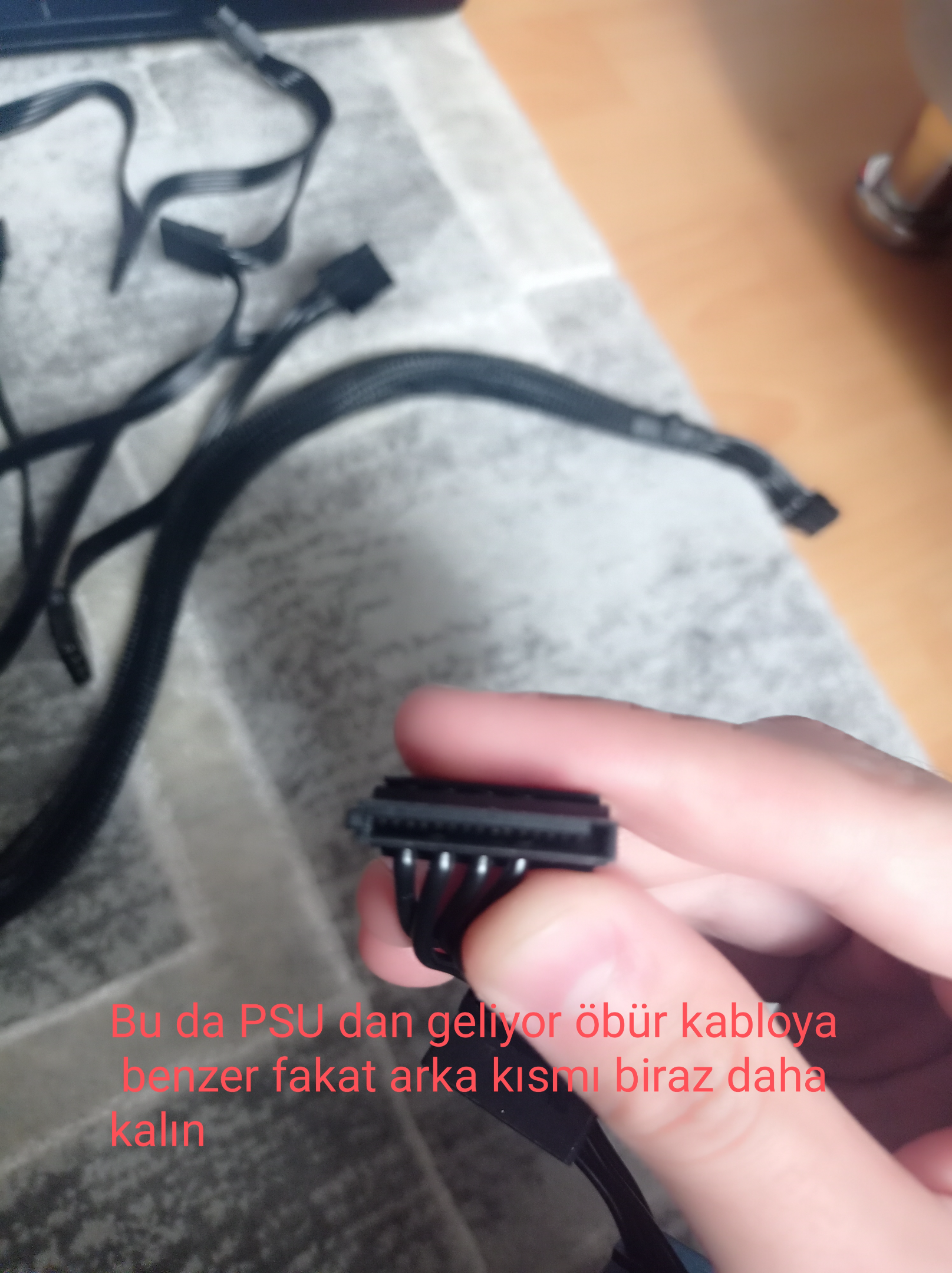

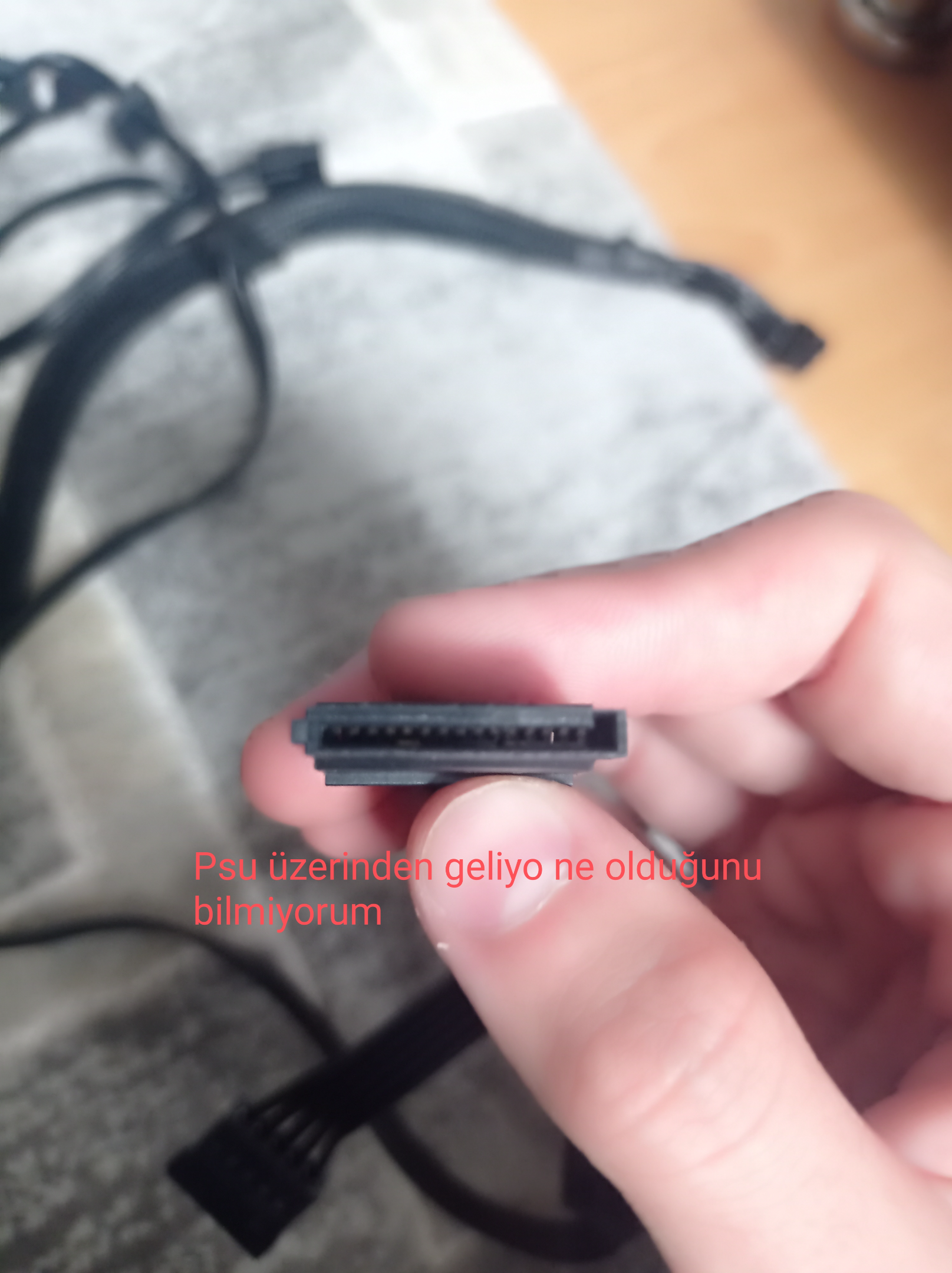

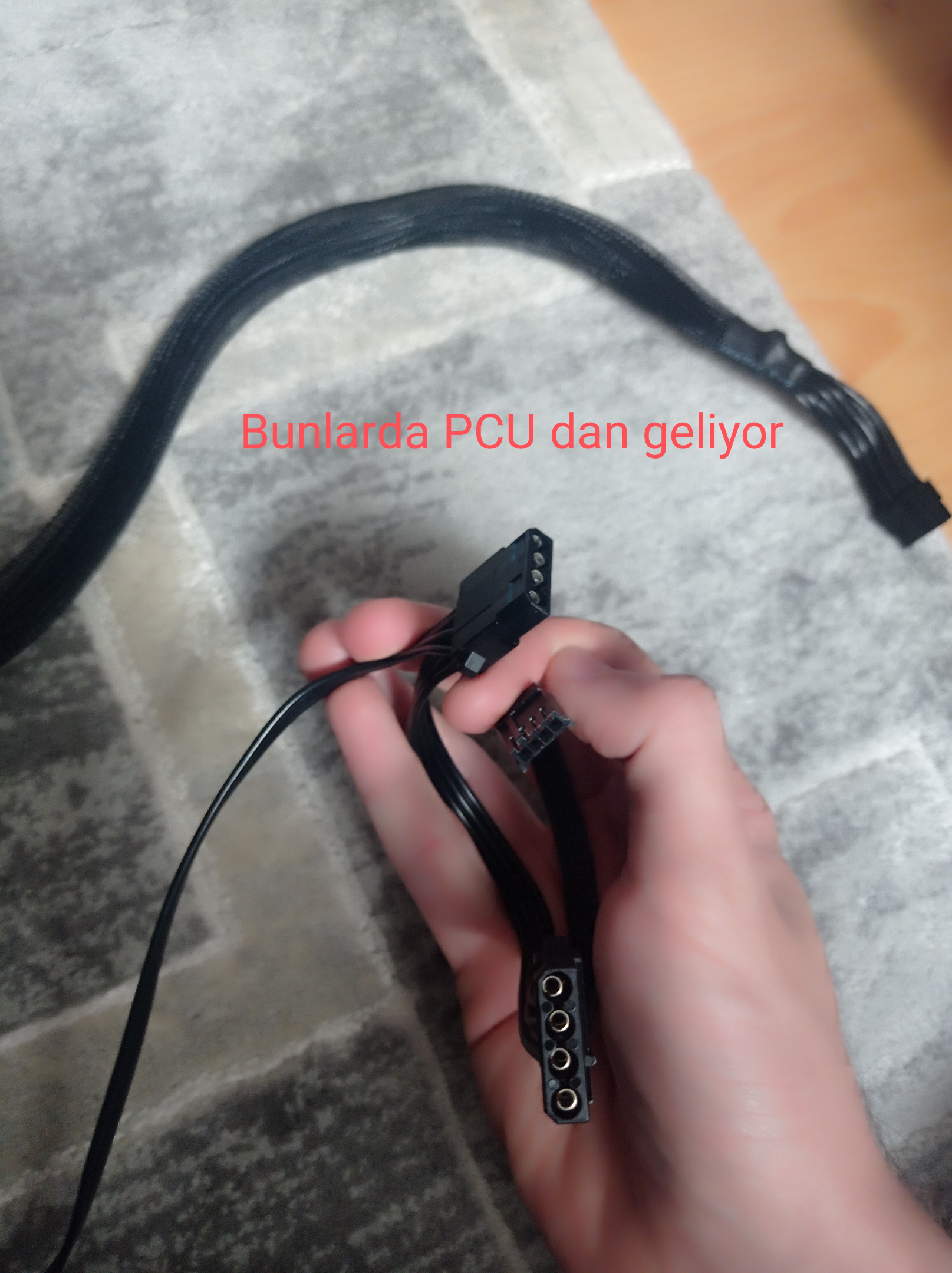

Kasanın arka kısmından gelen kablolar kırmızı yazı ile belirttim.

greenlordd dedi:
Paylaşayım tabii ki.

Anakart ve CPU fan şeması.

Kasanın genel hali.

Kasanın ön kısmından gelen kablolar mavi yazı ile belirttim.

Kasanın arka kısmından gelen kablolar kırmızı yazı ile belirttim.
Genişletmek için tıkla...
Küçültmek için tıkla...

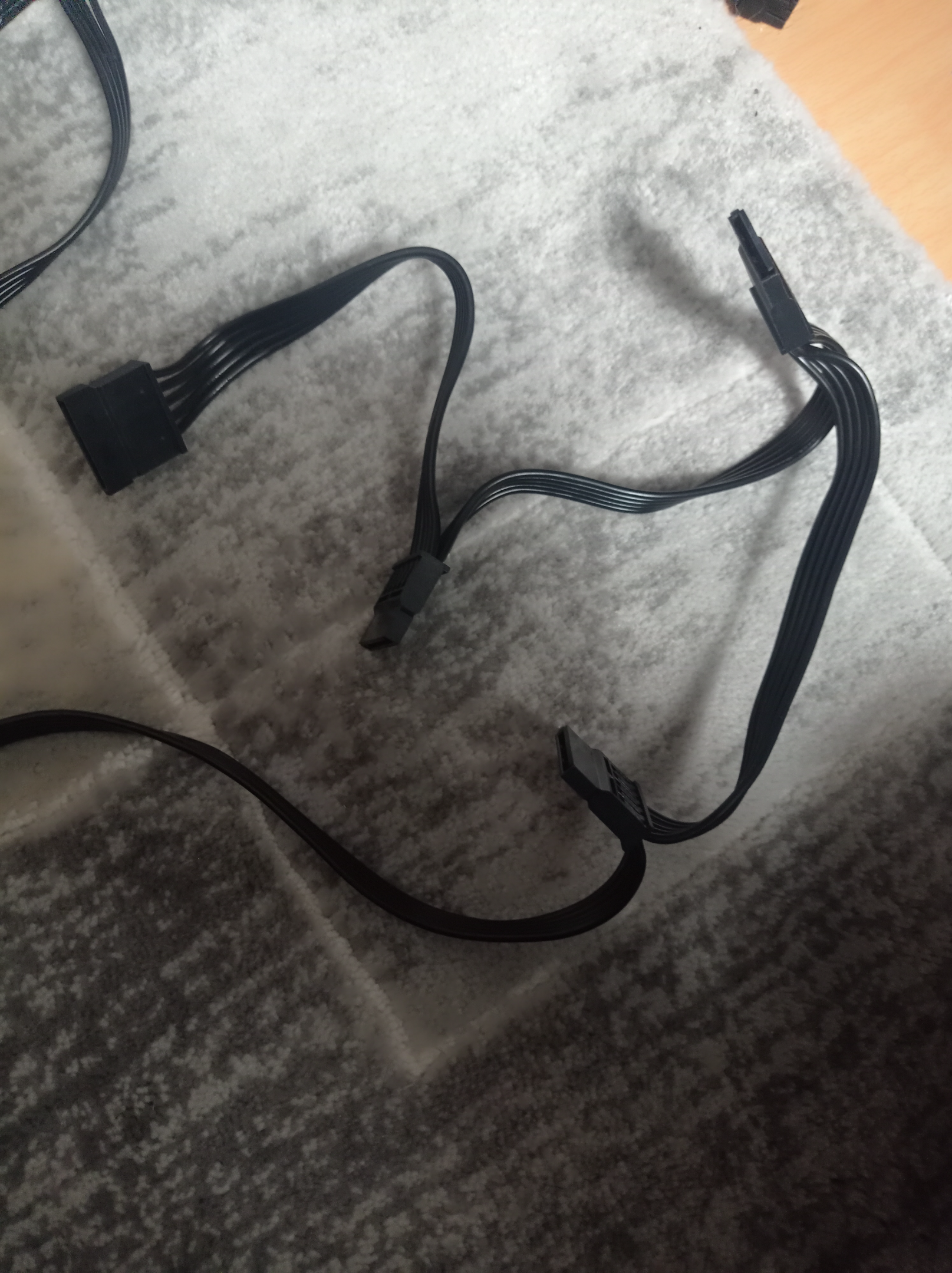

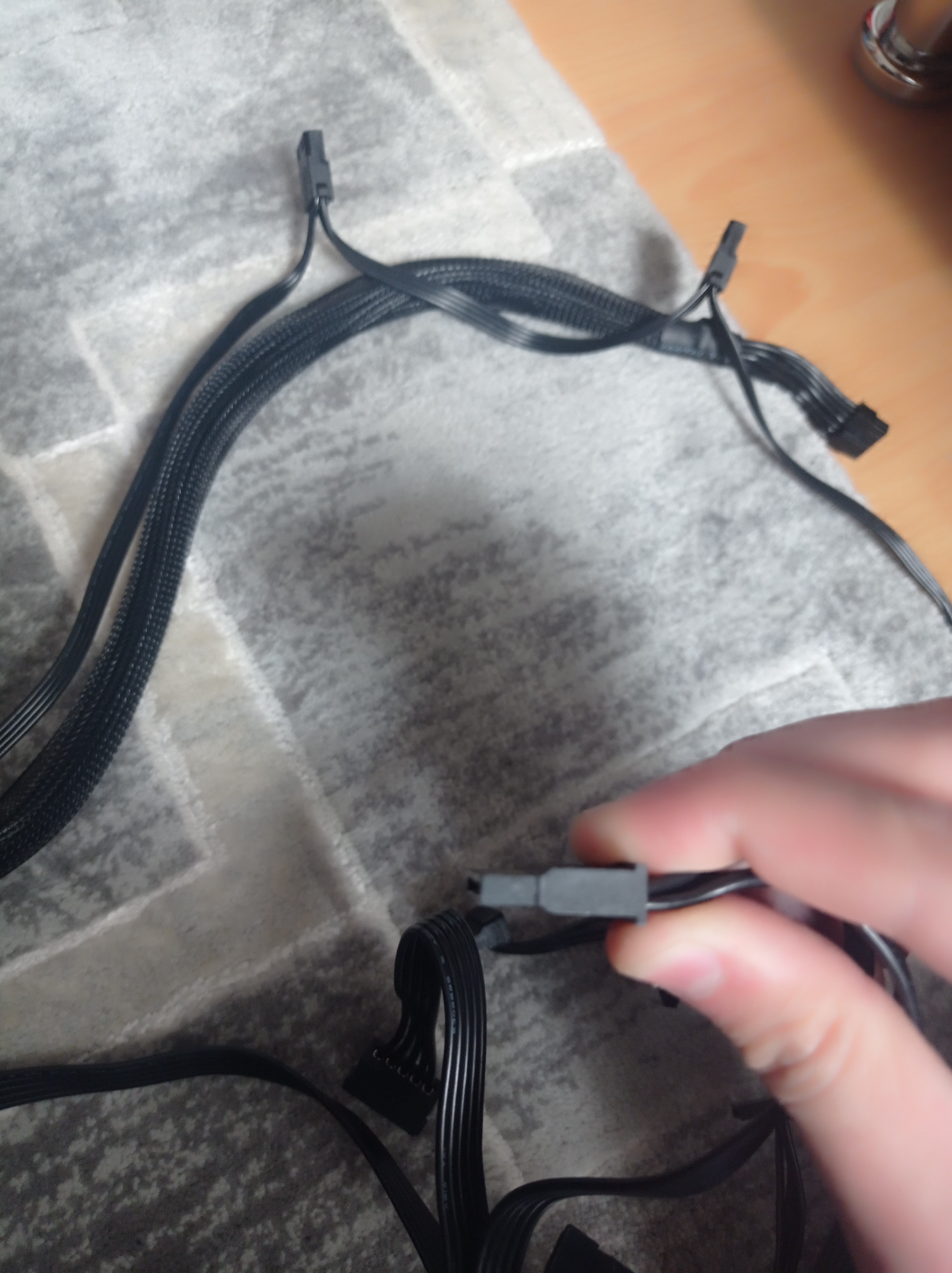

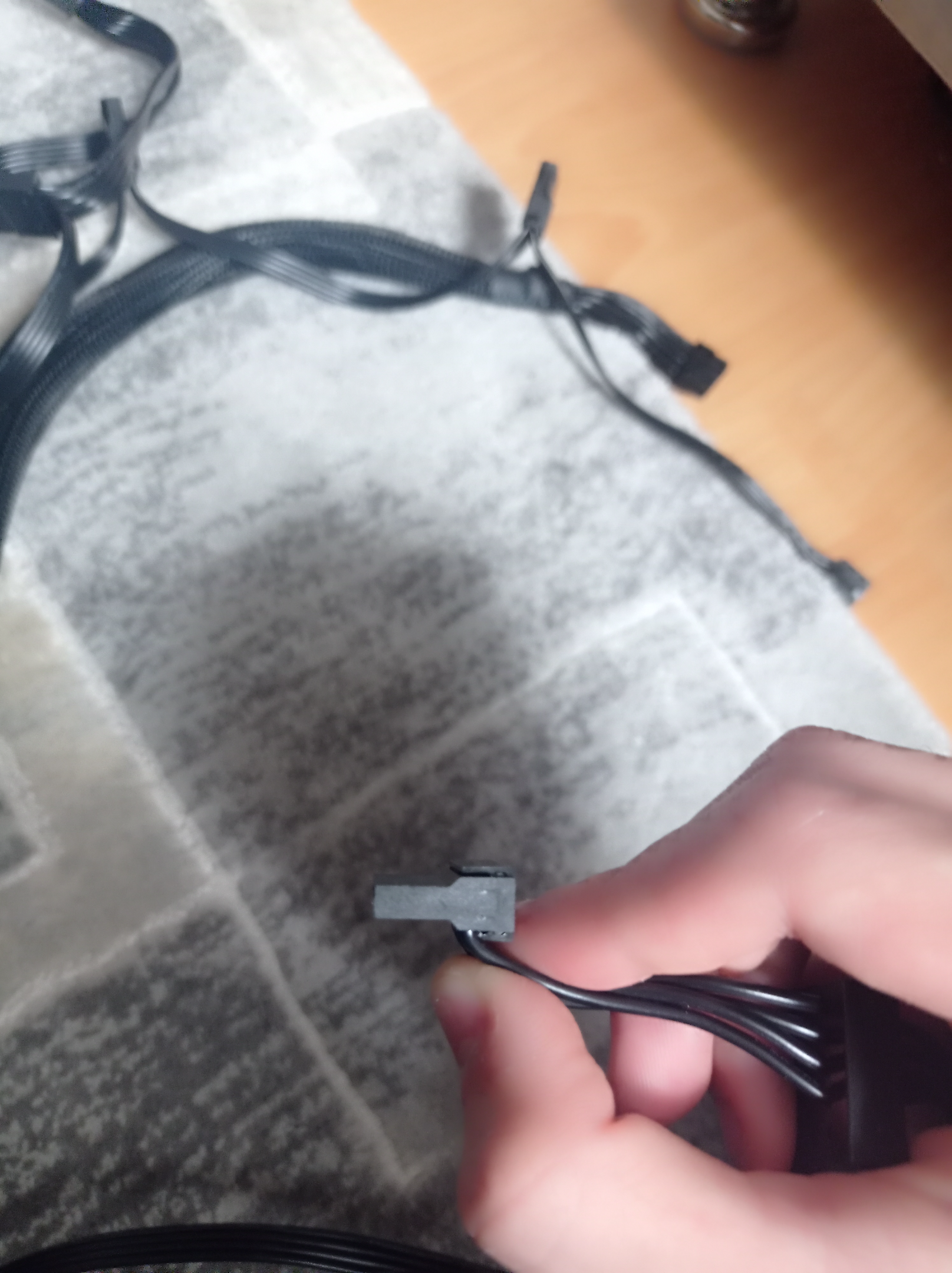

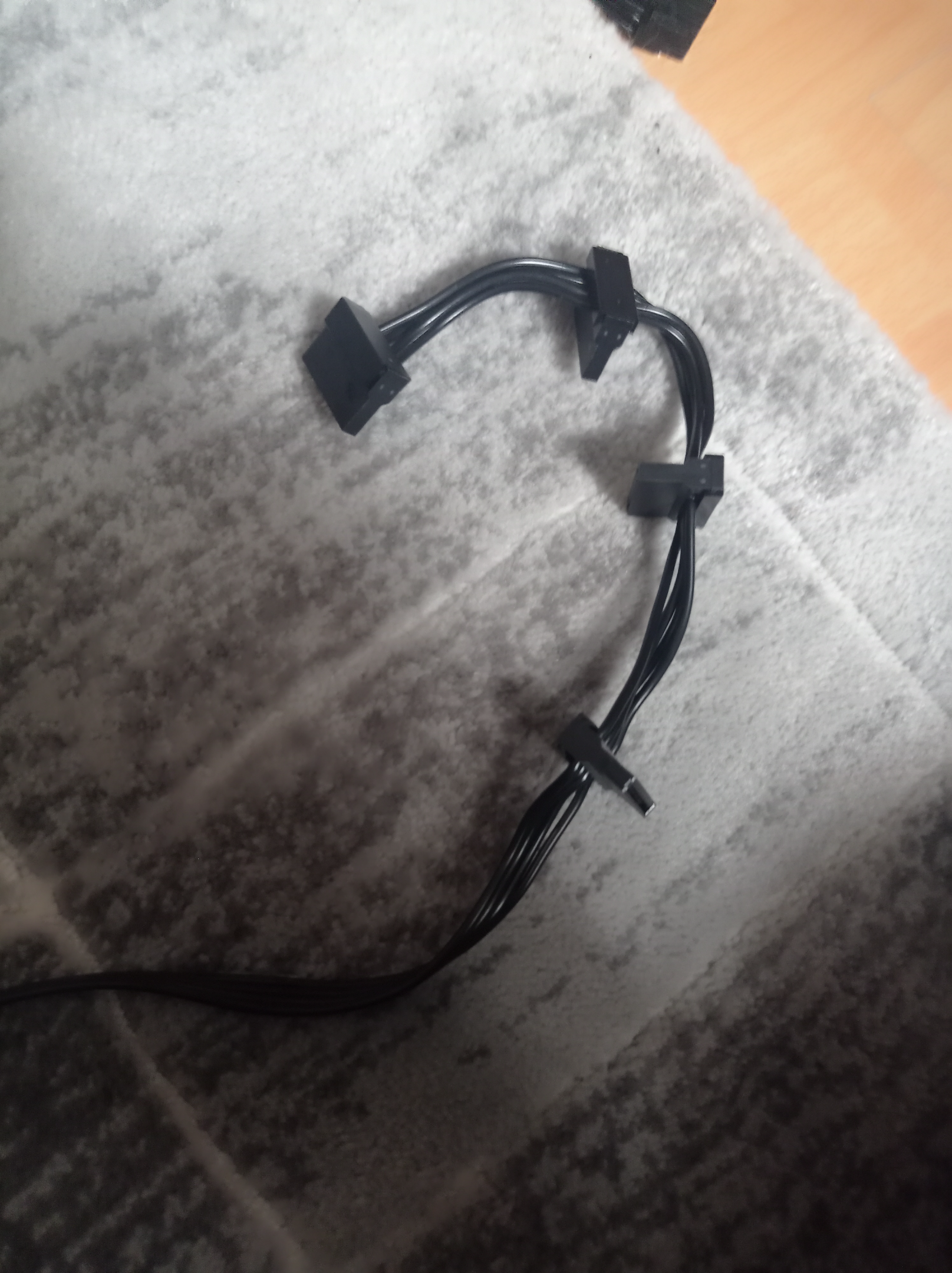

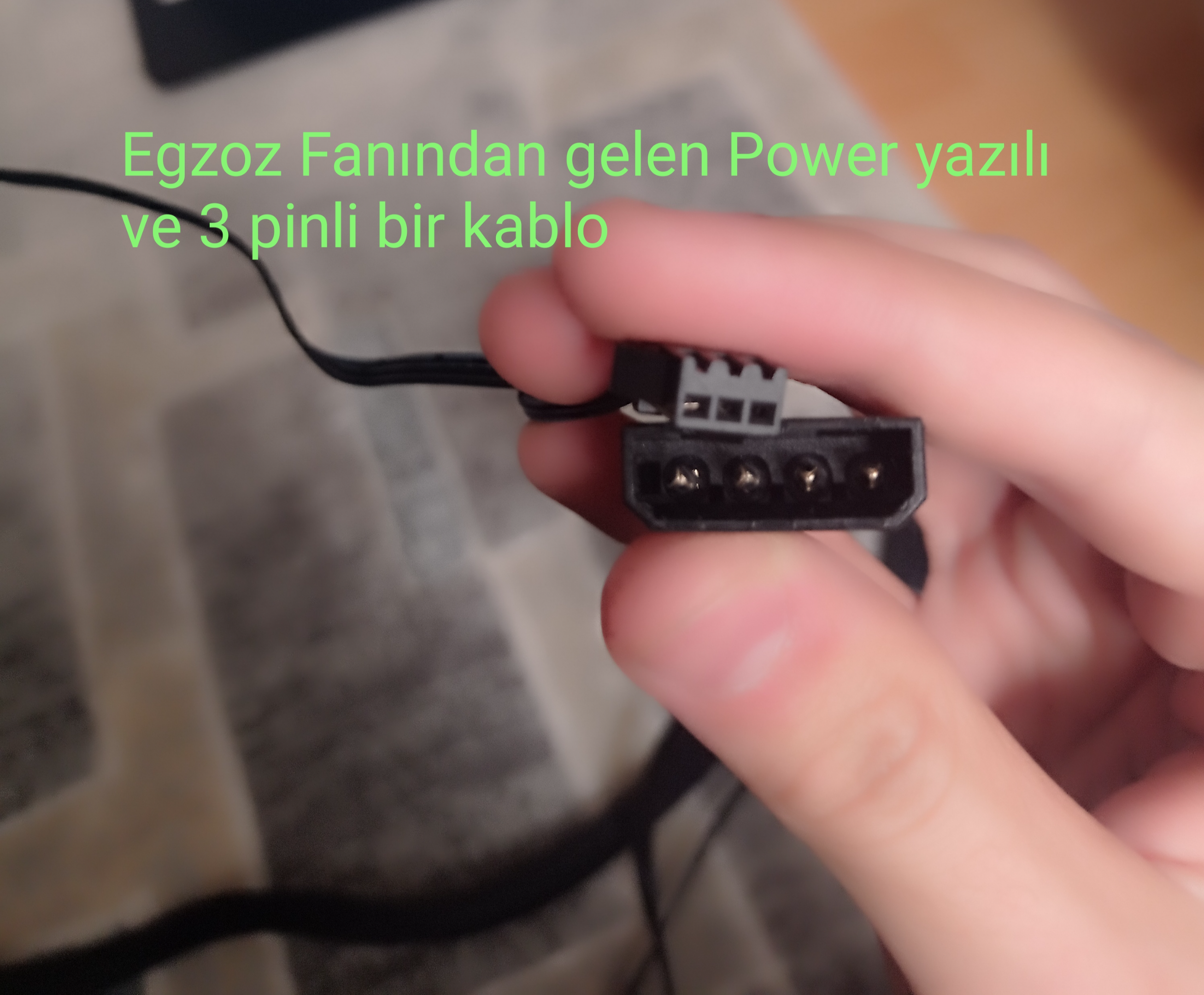

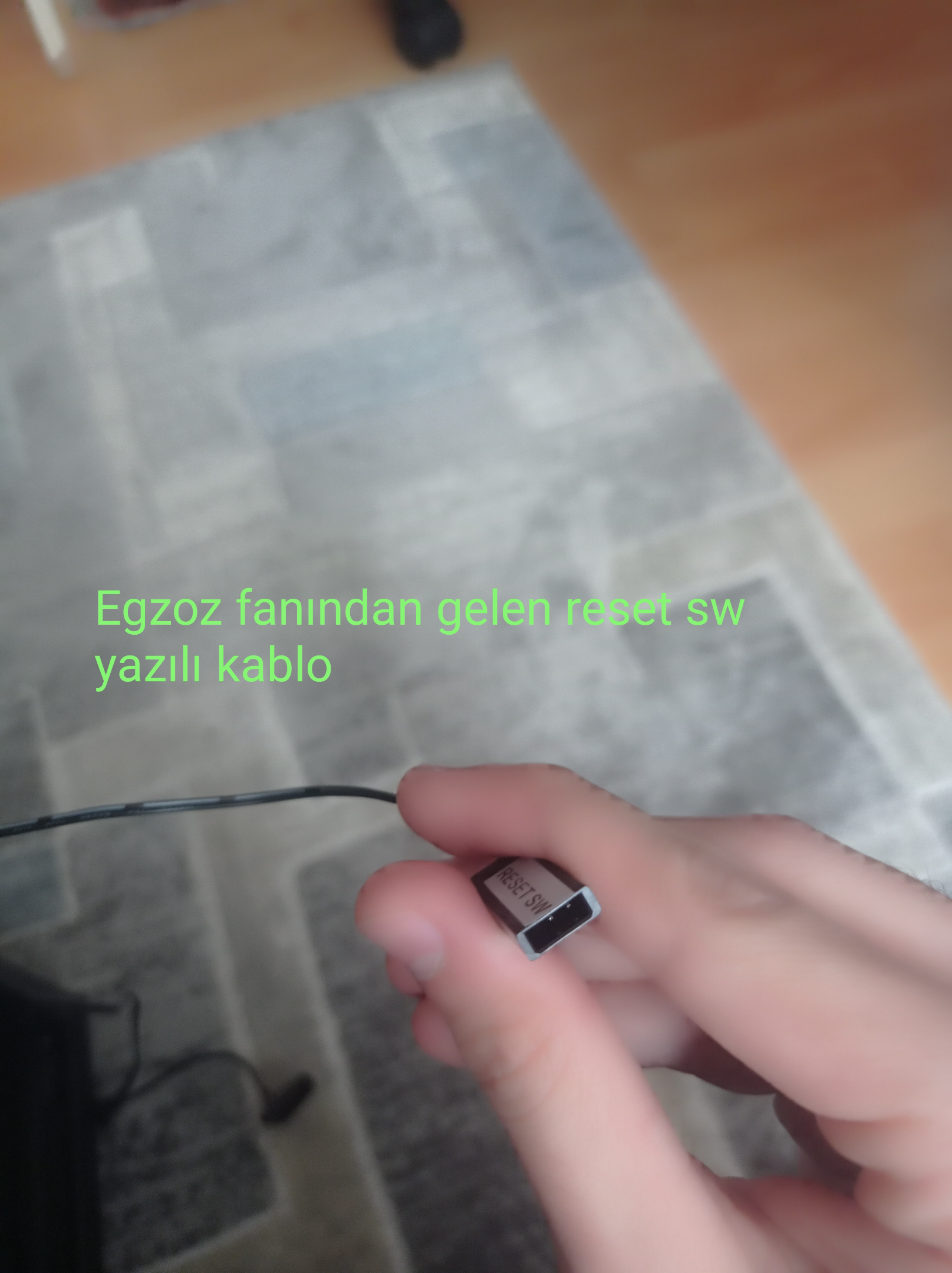

Kasa arkasından gelen kablolar yeşil yazılı.

greenlordd dedi:
Paylaşayım tabii ki.

Anakart ve CPU fan şeması.

Kasanın genel hali.

Kasanın ön kısmından gelen kablolar mavi yazı ile belirttim.

Kasanın arka kısmından gelen kablolar kırmızı yazı ile belirttim.

Kasa arkasından gelen kablolar yeşil yazılı.
Genişletmek için tıkla...
Küçültmek için tıkla...

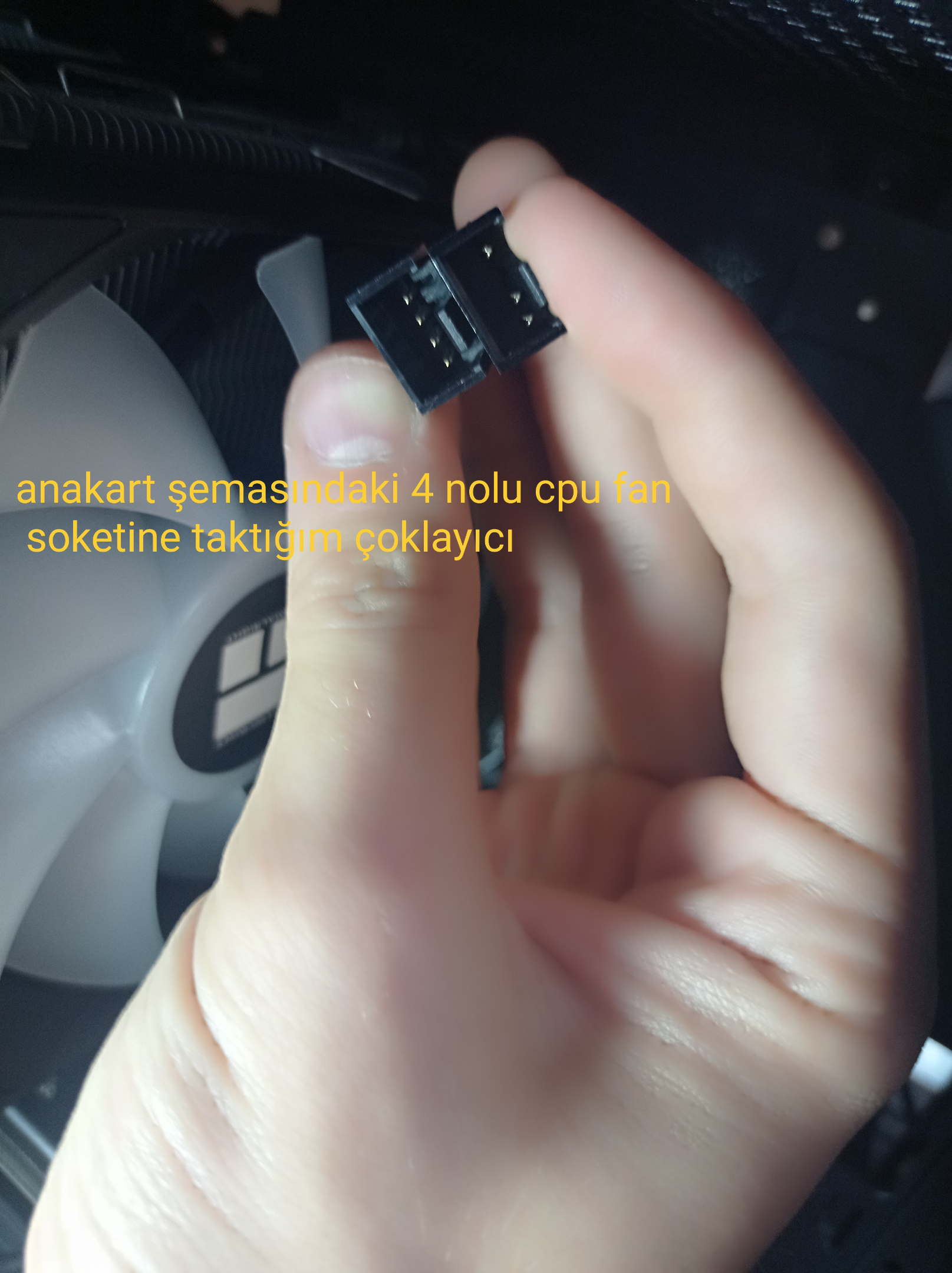

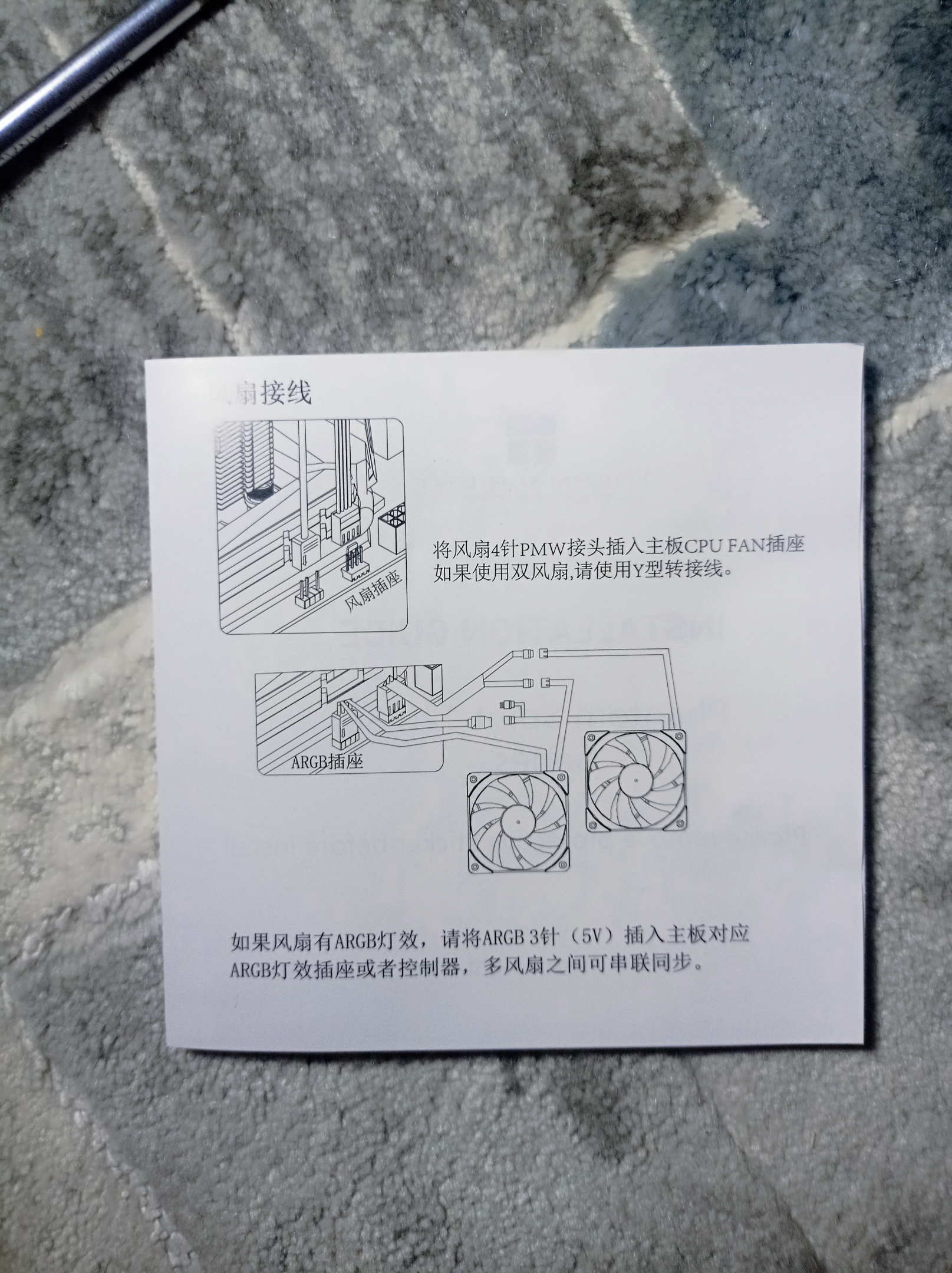

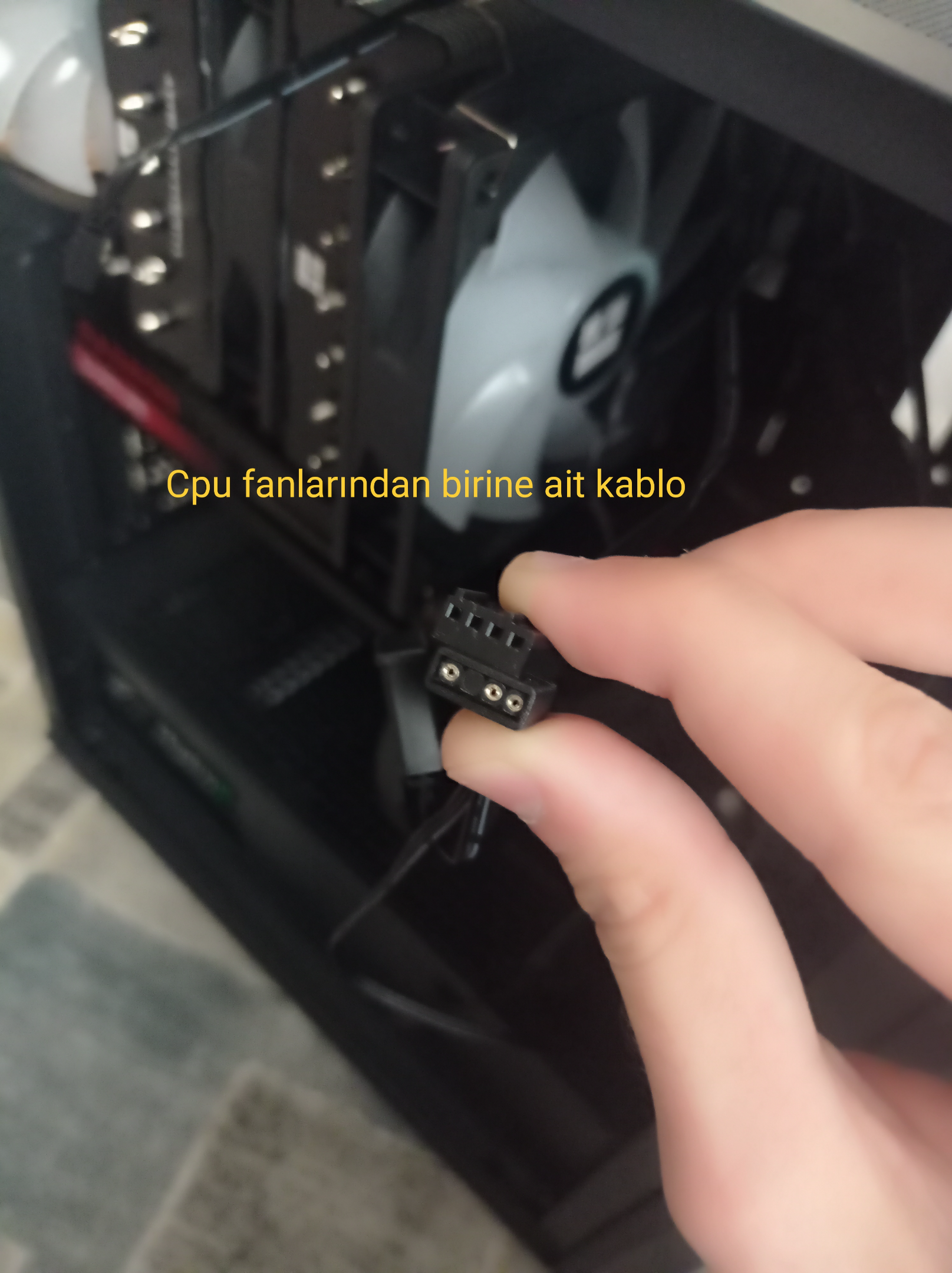

CPU fan kabloları sarı renkli yazılar.

greenlordd dedi:
Paylaşayım tabii ki.

Anakart ve CPU fan şeması.

Kasanın genel hali.

Kasanın ön kısmından gelen kablolar mavi yazı ile belirttim.

Kasanın arka kısmından gelen kablolar kırmızı yazı ile belirttim.
Genişletmek için tıkla...
Küçültmek için tıkla...

Kasa arkasından gelen kablolar yeşil yazılı.

20424 dedi:
Boşta kalan kabloları paylaşın yardımcpaylaştı.
Genişletmek için tıkla...
Küçültmek için tıkla...

20424 dedi:
Boşta kalan kabloları paylaşın yardımcı olayım.
Genişletmek için tıkla...
Küçültmek için tıkla...

Fotoğrafları paylaştım hocam.

Hocam yardım edecek misiniz?


Dosya Ekleri

  • IMG_20250530_142954.webp
    2,4 MB · Görüntüleme: 70
  • IMG_20250530_143021.webp
    2,4 MB · Görüntüleme: 49
  • IMG_20250530_143048.webp
    2,4 MB · Görüntüleme: 43
  • IMG_20250530_143056.webp
    2,4 MB · Görüntüleme: 36
  • IMG_20250530_143153.webp
    2,4 MB · Görüntüleme: 62
  • IMG_20250530_154600.webp
    3,3 MB · Görüntüleme: 54
  • IMG_20250530_143316.webp
    4,6 MB · Görüntüleme: 56
  • IMG_20250530_143223.webp
    5,8 MB · Görüntüleme: 56
  • IMG_20250530_143343.webp
    4,6 MB · Görüntüleme: 49
  • IMG_20250530_143952.webp
    2,7 MB · Görüntüleme: 47
  • IMG_20250530_144110.webp
    2,9 MB · Görüntüleme: 50
  • IMG_20250530_144342.webp
    2,9 MB · Görüntüleme: 52
  • IMG_20250530_144730.webp
    3,1 MB · Görüntüleme: 48
  • IMG_20250530_144817.webp
    3 MB · Görüntüleme: 46
  • IMG_20250530_144954.webp
    2,7 MB · Görüntüleme: 45
  • IMG_20250530_145002.webp
    2,9 MB · Görüntüleme: 43
  • IMG_20250530_145117.webp
    2,9 MB · Görüntüleme: 65
  • IMG_20250530_145136.webp
    2,8 MB · Görüntüleme: 61
  • IMG_20250530_145154.webp
    3 MB · Görüntüleme: 40
  • IMG_20250530_145320.webp
    3 MB · Görüntüleme: 44
  • IMG_20250530_145405.webp
    2,9 MB · Görüntüleme: 40
  • IMG_20250530_145628.webp
    3,9 MB · Görüntüleme: 41
  • IMG_20250530_145751.webp
    2,9 MB · Görüntüleme: 45
  • IMG_20250530_150542.webp
    2,8 MB · Görüntüleme: 42
  • IMG_20250530_150722.webp
    2,8 MB · Görüntüleme: 52
Son düzenleme:
Artı 0 Eksi
PSU kablolarını çekmenize gerek yoktu.

Kasadan gelen USB yazılı soketi anakartın en altındaki 10 numaralı soketlerden birine takın.

Kasadan gelen F panel soketini anakartın sağ altındaki 19 numaralı sokete takın.

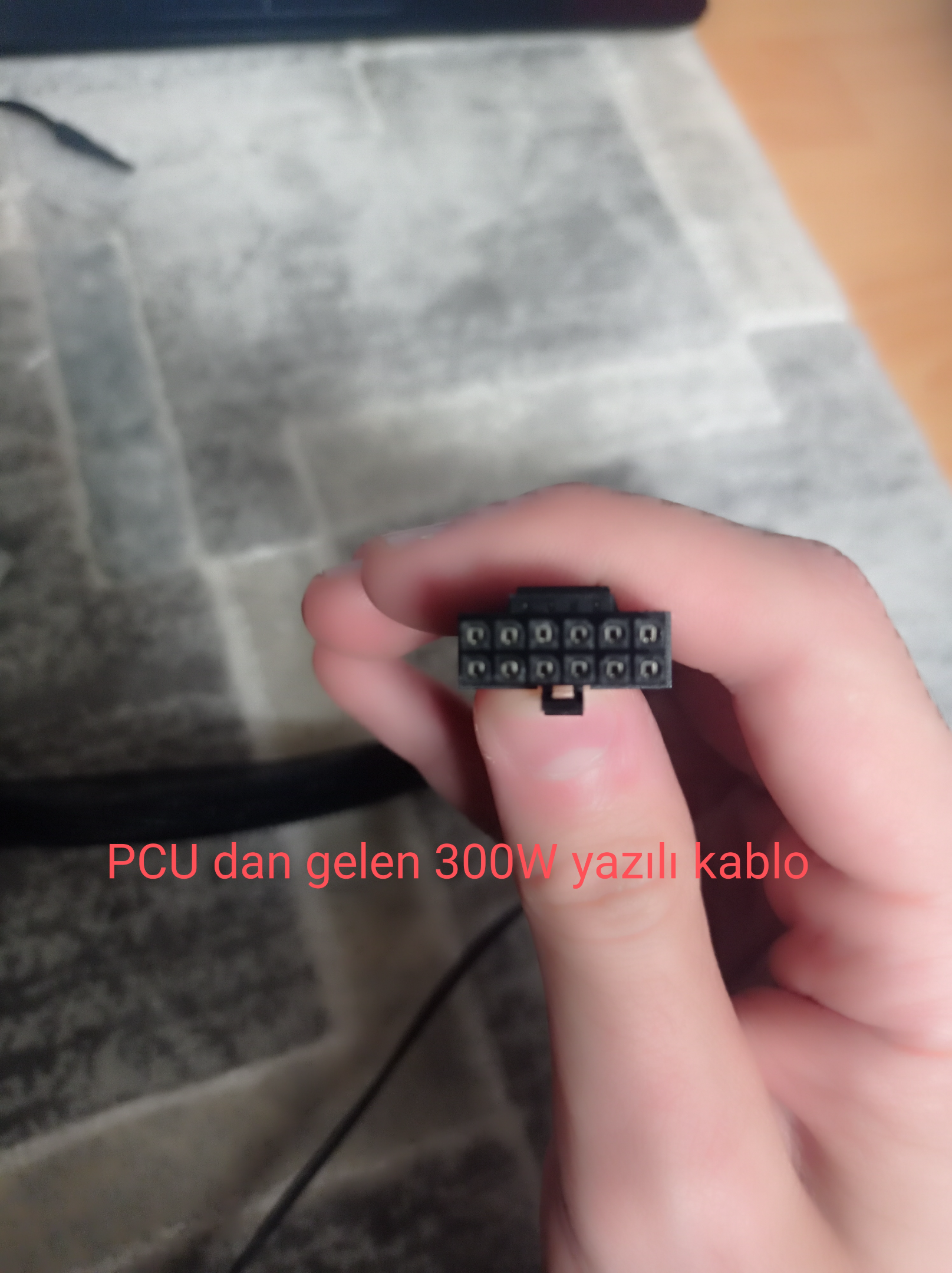

300W yazan soket boşta kalacak.

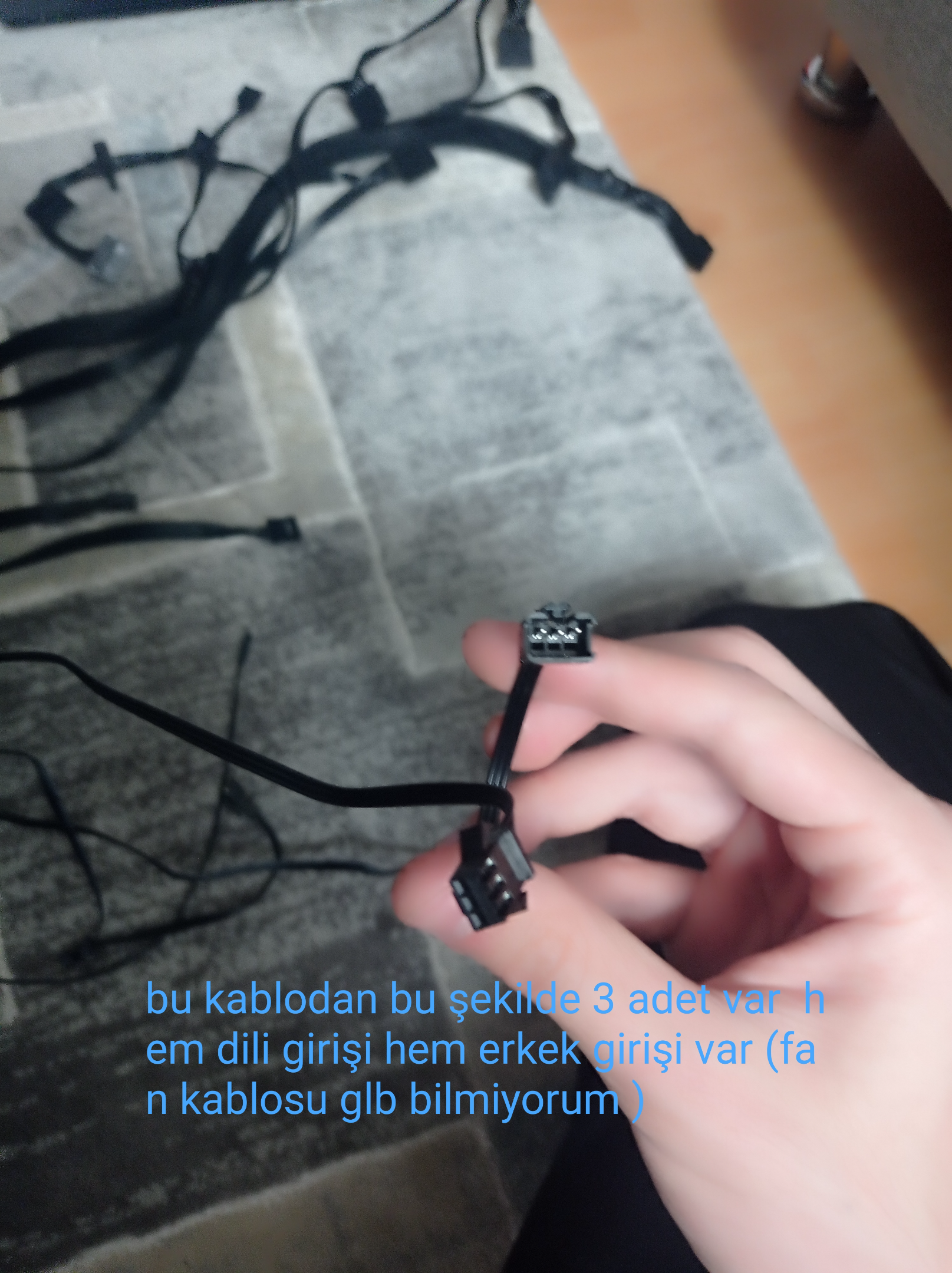

CPU soğutucusuna taktığınız 2 fanı çoklayıcı ile birleştirip CPU Fan'a takın, aynı fanlardan bir dişi bir erkek ARGB soket çıkar, erkek olan sokette kapak vardır, erkeğin birini diğer fanın dişi soketine takın, dişi olanı da anakartın sağ üstündeki 11 numaralı soketlerden birine takın.

Kasa modelini söyleyin fan bağlantısına bakalım.
