Rehber Playstation 3 CECHK Güç Kaynağı: Delta EADP-260AP A nasıl bir ünite?

Herkese selamlar, bugün de elime geçen Playstatin 3'de ki güç kaynağını incelemek istedim. Umarım beğenirsiniz. Rehber genel bölümlerden oluşuyor.


1. Bölüm: Dış Tasarım – Etiket Bilgileri ve Kablolar
-Kablo Yapısı-
-Kablolar-
2. Bölüm: İç Tasarıma Genel Bakış – Fan Yapısı
-İç Yapı-
3. Bölüm: Primary Side – EMI Filtresi
4. Bölüm: PFC devresi
-Mosfetler-
-Boost diyot-
-Bobin-
-PFC kontrolcüsü-
5. Bölüm: PWM katı
-Bulk kapasitörler-
-Bridge rectifier-
-PWM kontrolcü-
- Ana Mosfetler-
6. Bölüm: Secondary Side
-Optokuplörler-
7. Bölüm: 5VSB hattı
-Trafo-
-Kapasitörler-
-Kontrolcü-
-Mosfet-
8. Bölüm: Filtreleme ve Regülasyon Bölümü
-Doğrultma yöntemi-
-Filtreme-
-Regulasyon Tipi-
-Gloop-
9. Bölüm: Genel Değerlendirme
-Regulasyon-
-Verimlilik-
-Ripple Değerleri-
-Korumalar-
-Fan Hızları ve Ses Testleri-
-Lehim Kalitesi-
10. Bölüm: Korumalar
-OCP-
-OVP-
-UVP-
-Diğer Korumalar-
11. Bölüm: Sonuç​

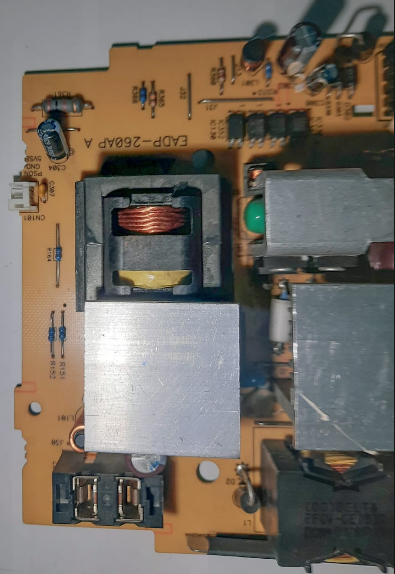

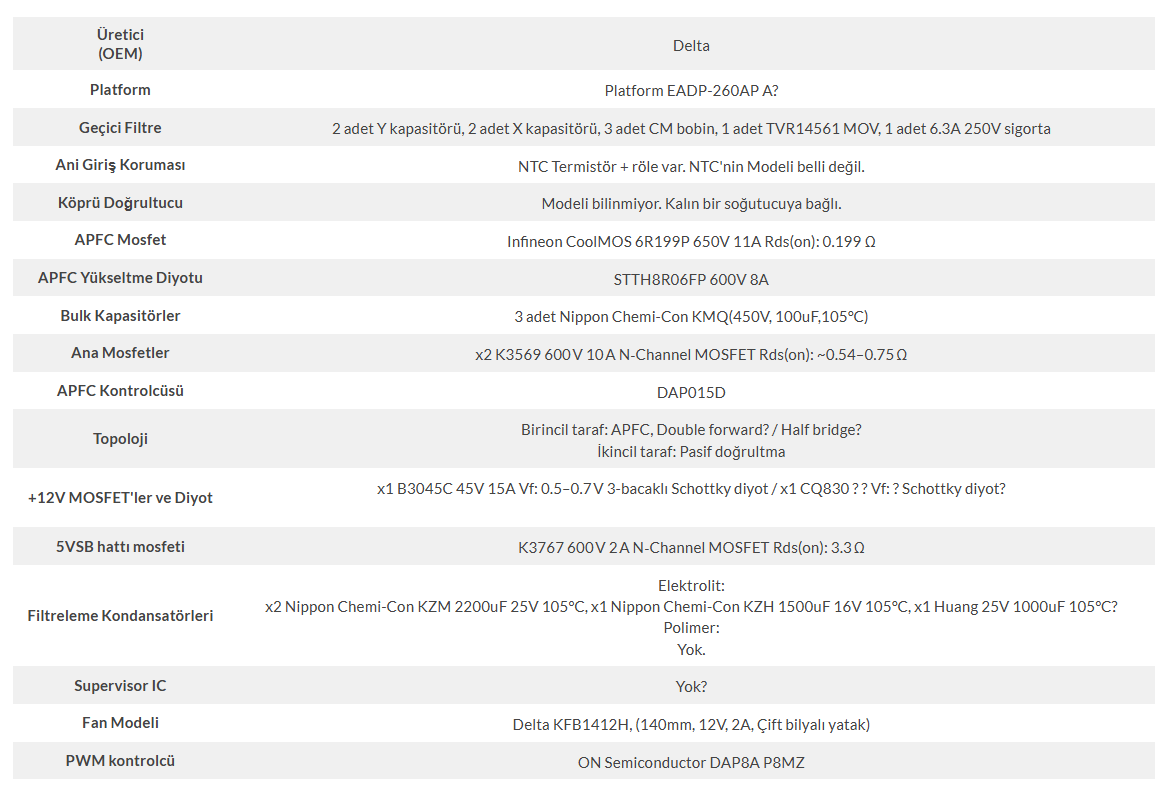

PSU'nun genel iç bileşenleri ve topolojisi bu şekilde.
​

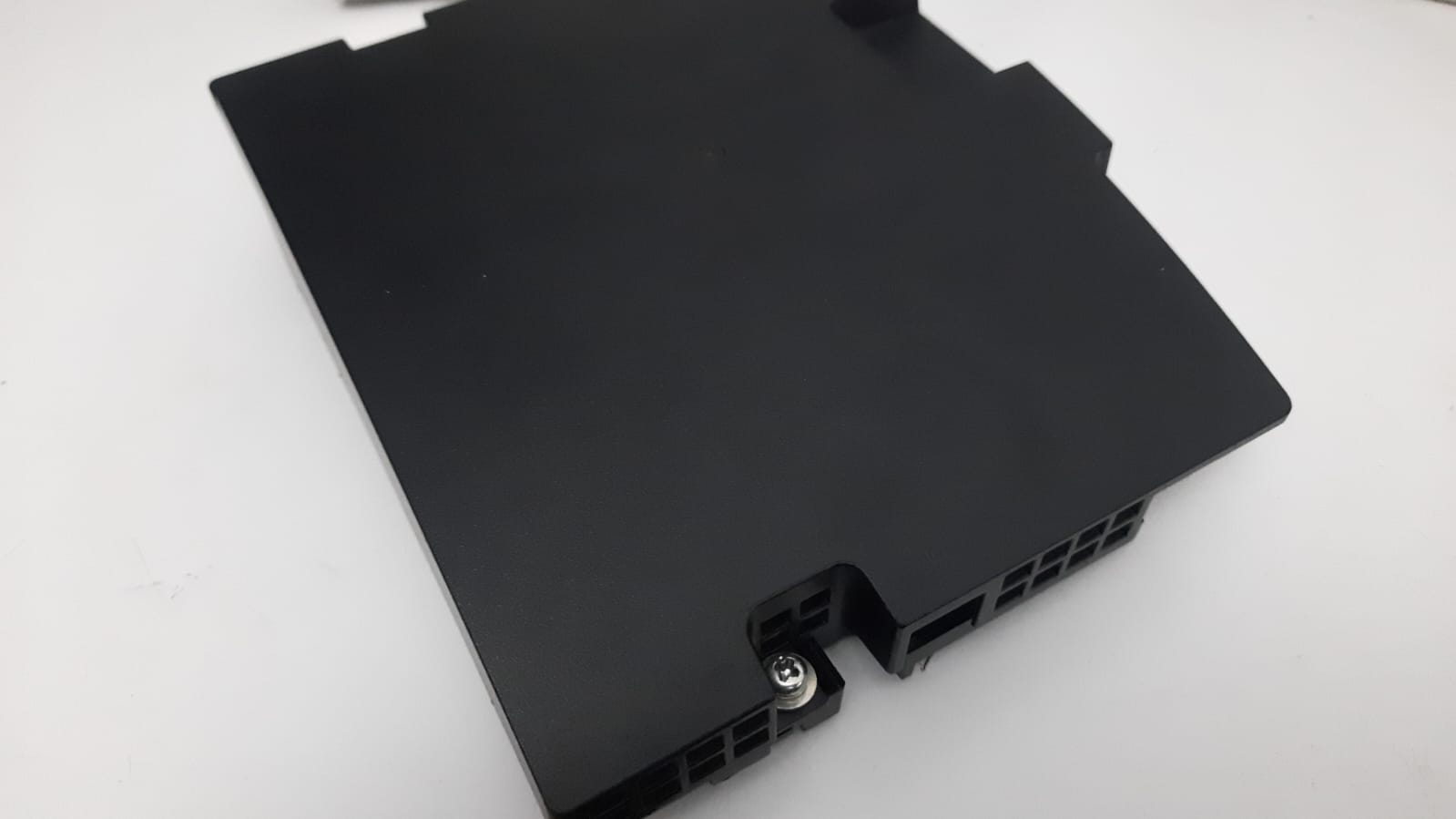

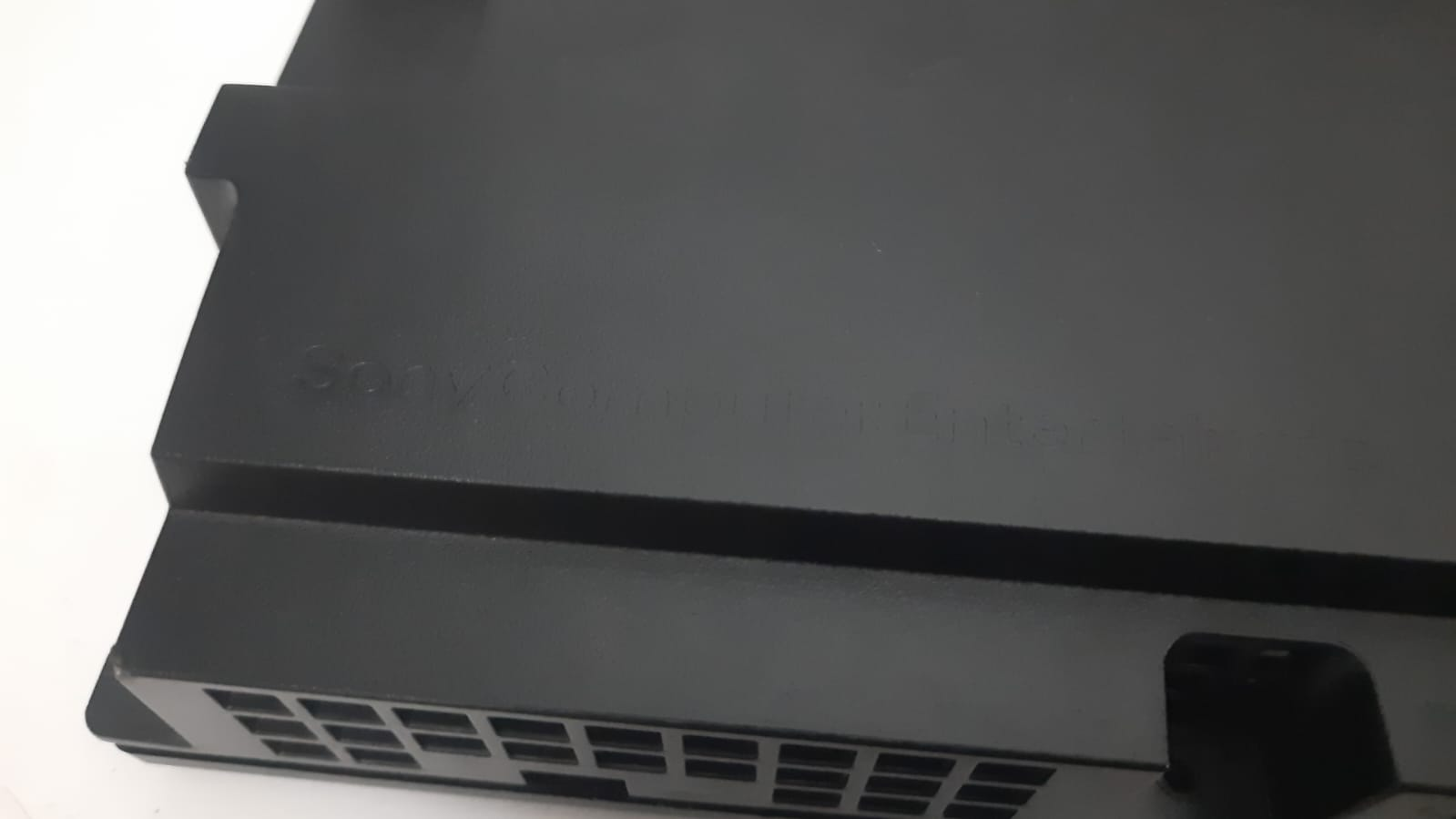

1. Bölüm: Dış Tasarım – Etiket Bilgileri ve Kablolar

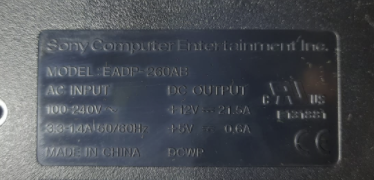

Etiketten de fark edebileceğiniz gibi, 3.3 V veya 5 V bulunmuyor. Bu aslında normal; çünkü PlayStation 312 V ile çalışan bir cihaz. Dolayısıyla ek ikincil hatlara ihtiyaç yok.
Ünite, 12 V hattından yaklaşık 22 A, yani 264 W güç sağlayabiliyor.

-Kablo Yapısı-
Kablosu yok.

-Kablolar-
Kablosu yok.
​

2. Bölüm: İç Tasarıma Genel Bakış – Fan Yapısı

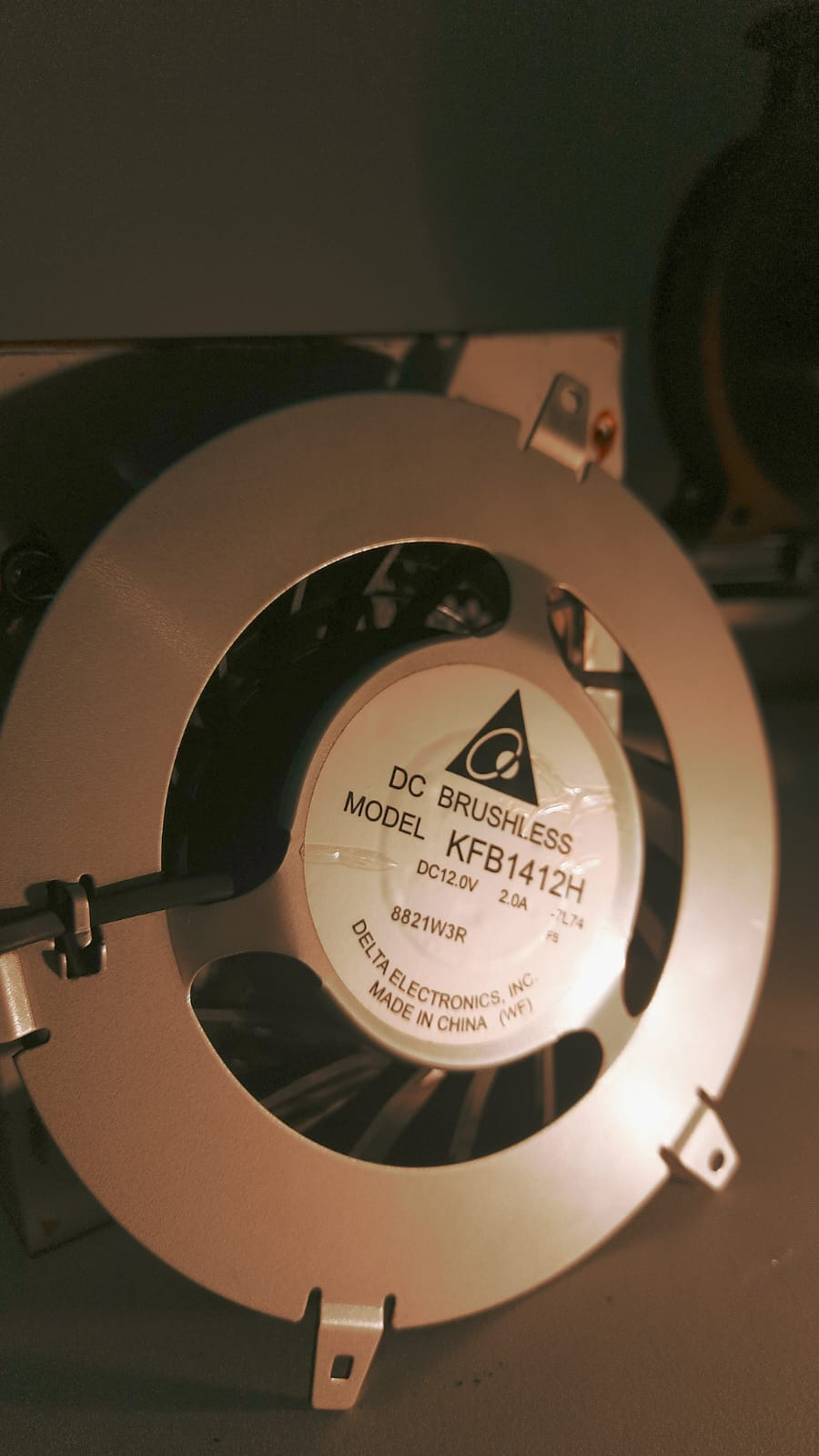

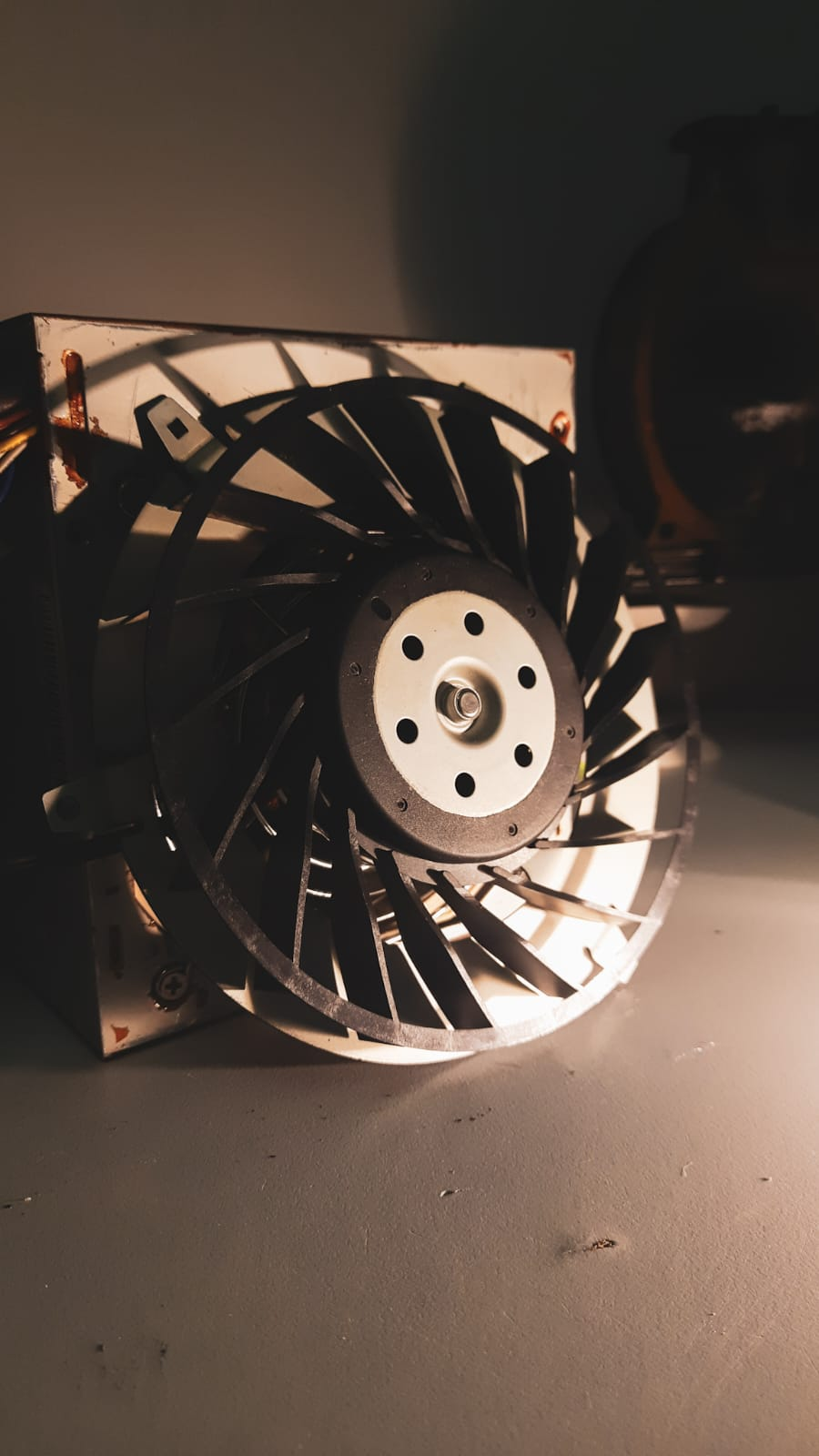

Fan modeli / yapısı: Delta KFB1412H, (140mm, 12V, 2A, Çift bilyalı yatak)

Normalde eklemeyecektim; lakin PS3 fat kasadaki fanın marka ve modelini öğrenmek faydalı olur diye eklemek istedim.

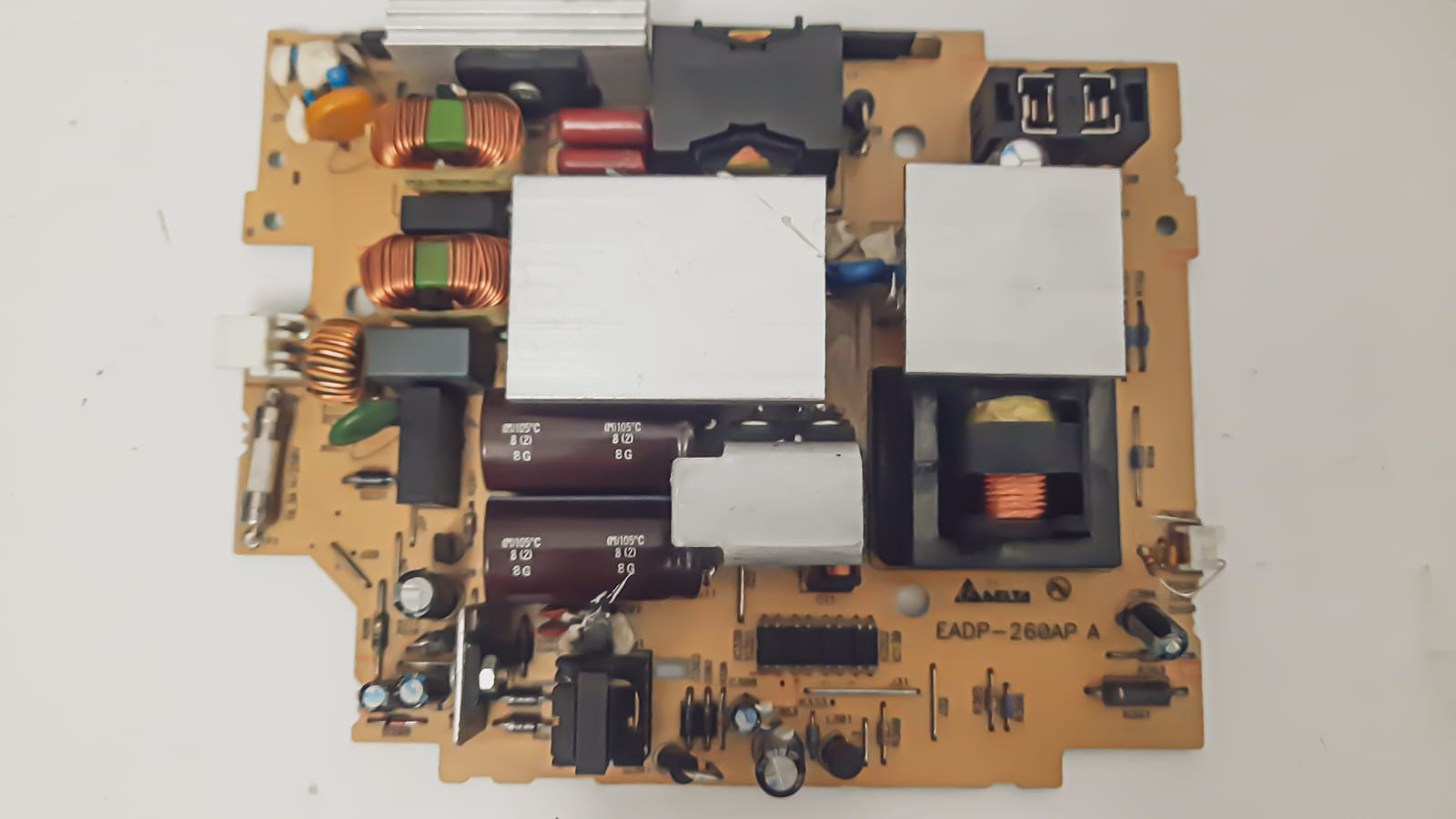

-İç Yapı



İç yapısı bayağı küçük. Ağırlığıda az zaten.
​

3. Bölüm: Primary Side – EMI Filtresi

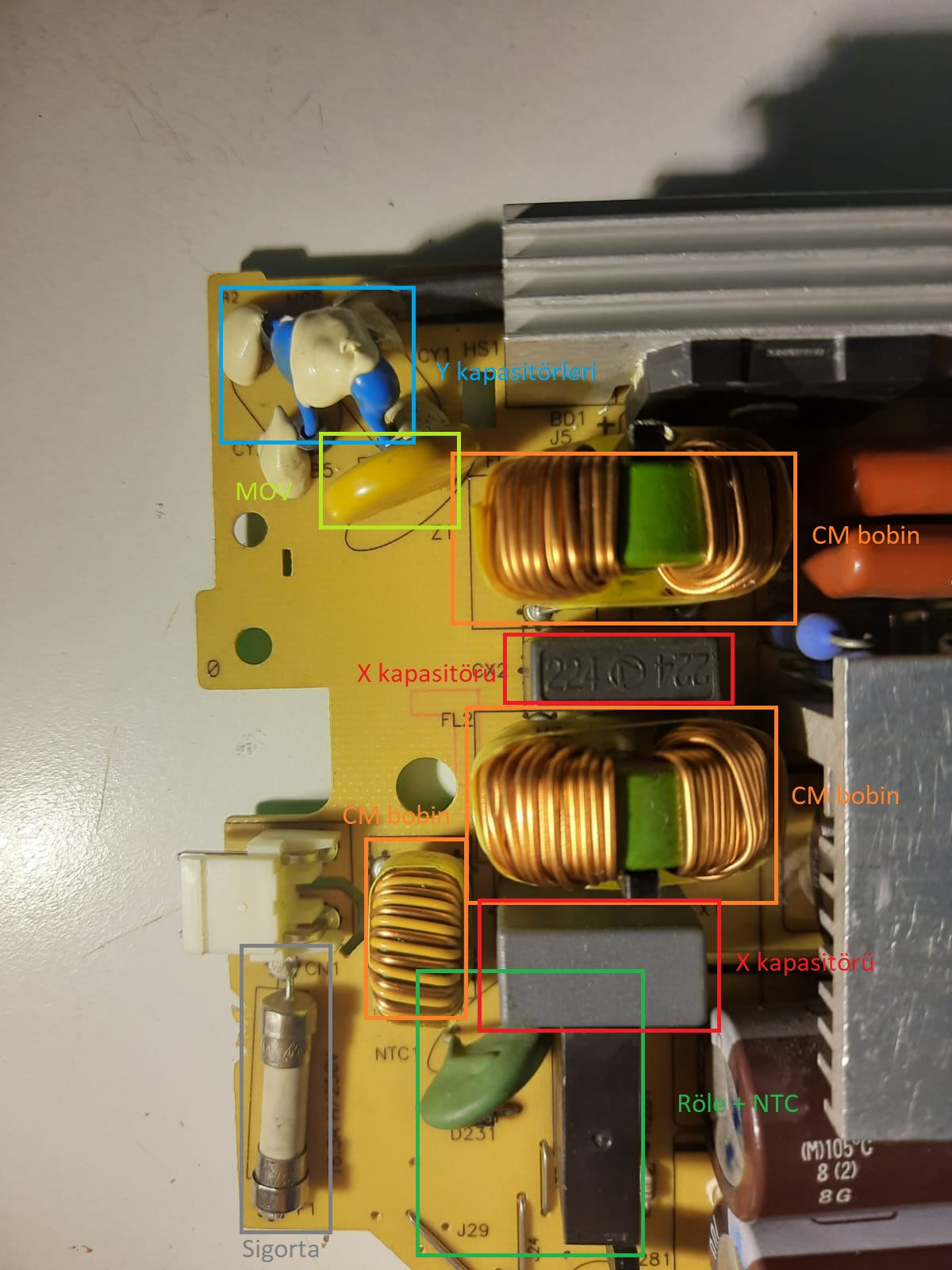

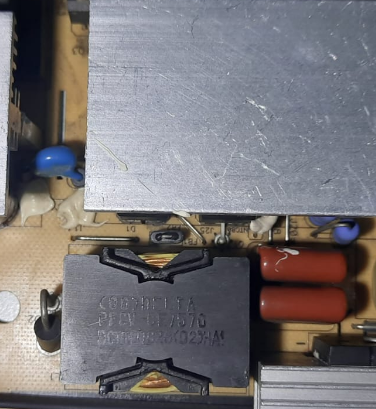

EMI filtresinde 2 adet Y kapasitörü, 2 adet X kapasitörü, 3 adet CM bobin, 1 adet TVR14561 MOV, NTC + Röle ve 1 adet 6.3A 250V sigorta bulunuyor. EMI filtresi tam. Röle olmasıda iyi tabii ki.
​

4. Bölüm: APFC devresi

-Mosfetler-

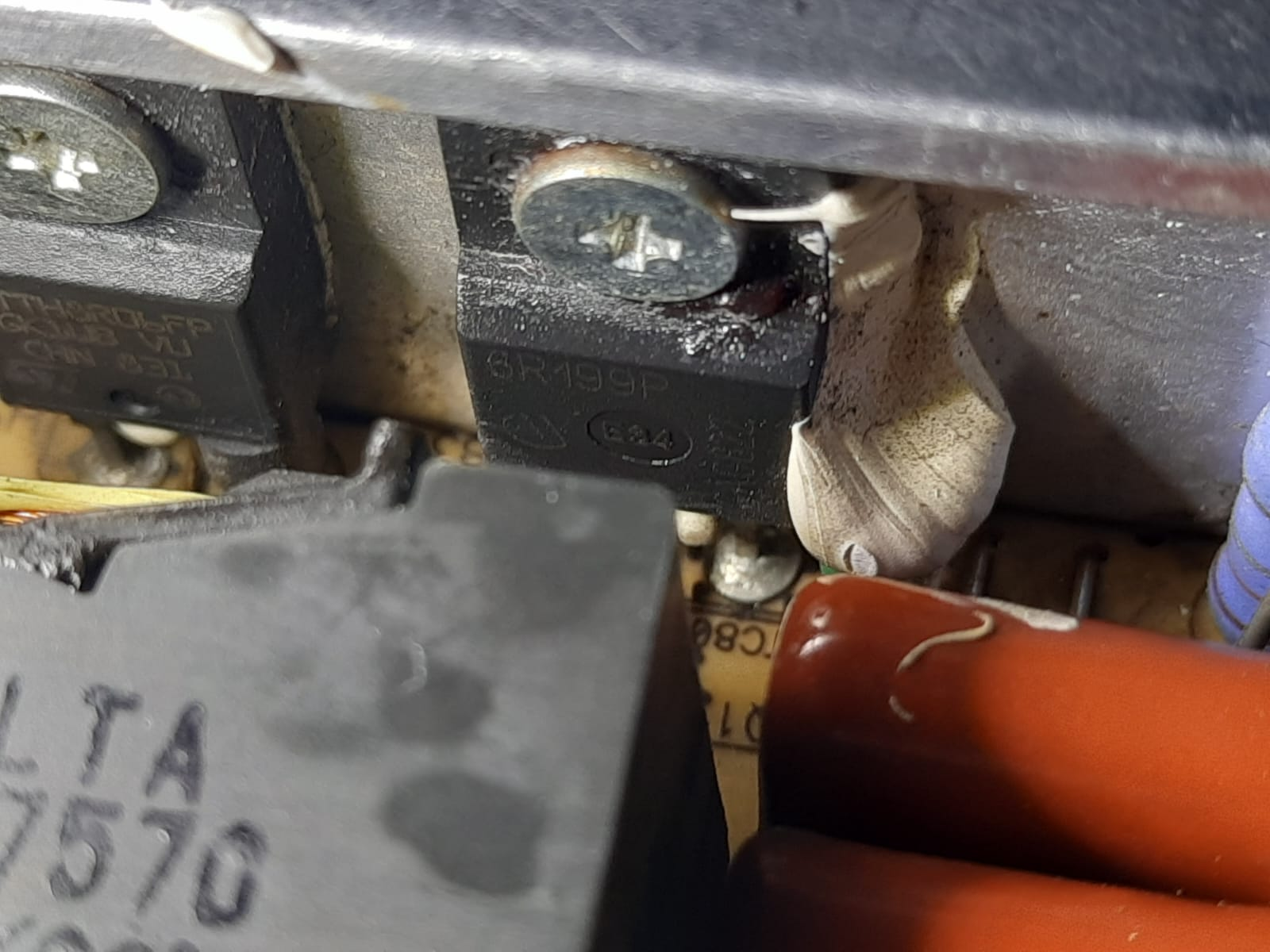

1 adet Infineon CoolMOS 6R199P 650V 11A Rds(on): 0.199 Ω bulunuyor.

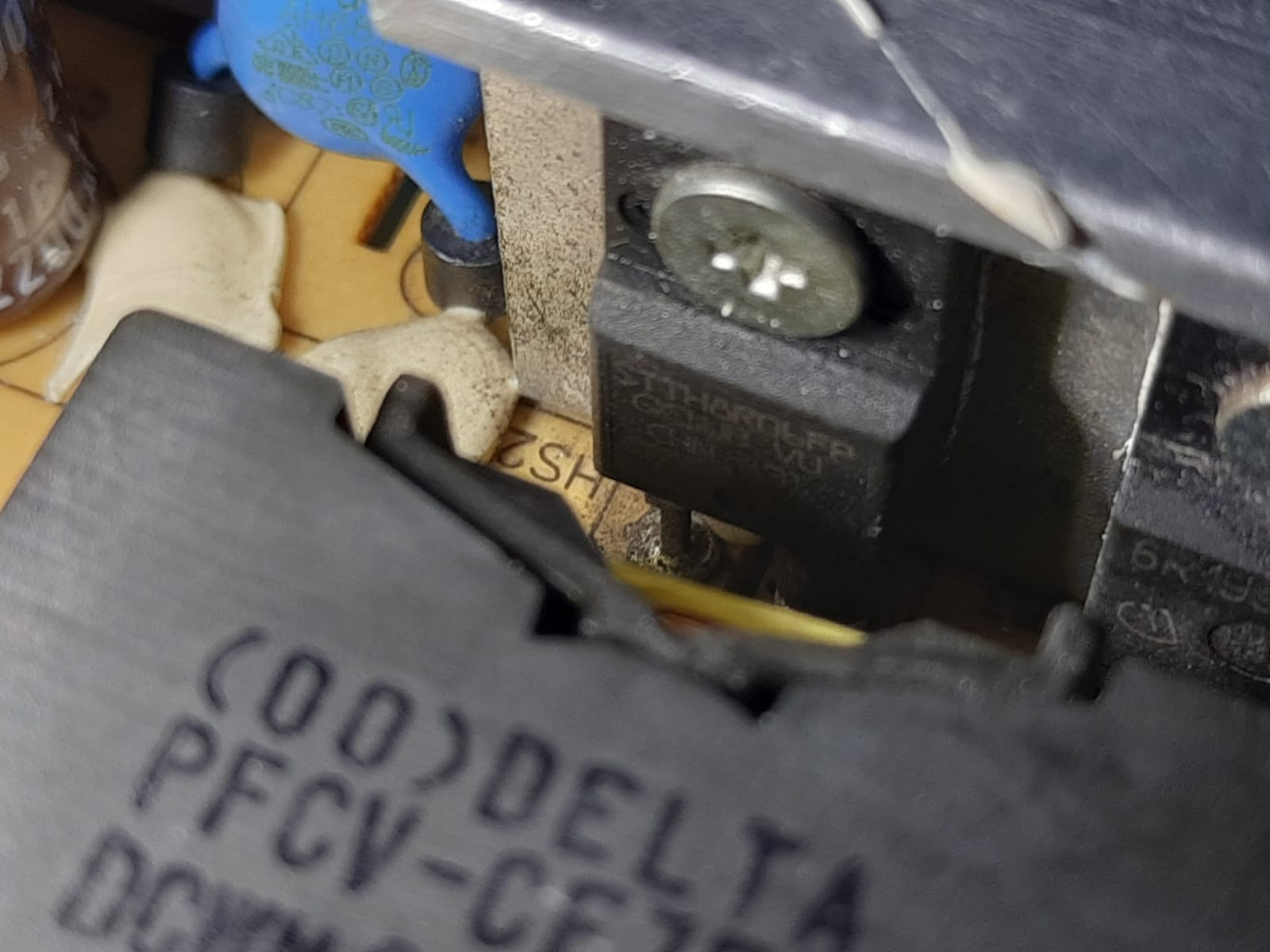

-Boost diyot-




1 adet STTH8R06FP 600V 8A bulunuyor.

-Bobin-

-PFC kontrolcüsü-

Model: ON Semiconductor? DEI DAP015D

OVP (Over Voltage Protection)
PFC çıkışı (≈380–420 V DC) aşırı yükselirse kapatır
UVLO (Under Voltage Lockout)
Besleme (VCC) düşükse çalışmaz / kapanır
FB Open / Feedback Fault
Geri besleme koparsa PFC’yi durdurur
Cycle-by-Cycle Current Limit
Boost MOSFET akımı her çevrimde sınırlandırılır
ZCD / Zero-Current Detection hatası
Akım sıfırlanmazsa anahtarlamayı keser
Soft-Start
İlk açılışta ani akım çekmesini engeller

5. Bölüm: PWM katı
-Bulk kapasitörler-

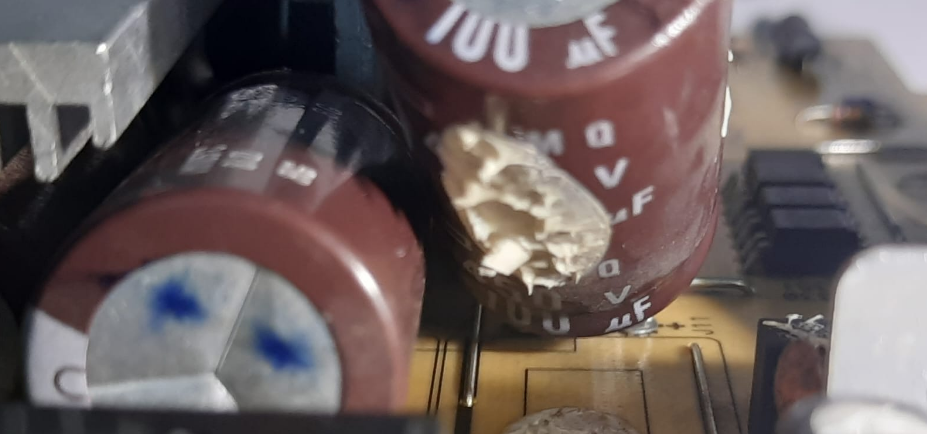

Model: 3 adet Nippon Chemi-Con KMQ (450V, 100uF,105°C)

Toplamda 300uF'lik bir kapasite oluyor. Bu kadar düşük Watt'lı bir ünite için iyi seviyede.


-Bridge rectifier-

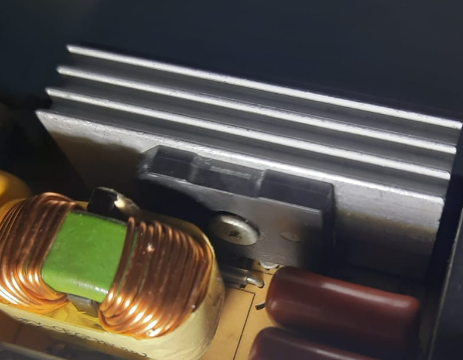

Üstünde herhangi bir şey yazmıyor. Modeli belli değil. Bağlandığı soğutucu bayağı büyük.

-PWM kontrolcü-





Model: ON Semiconductor DAP8A P8MZ


- Ana Mosfetler-

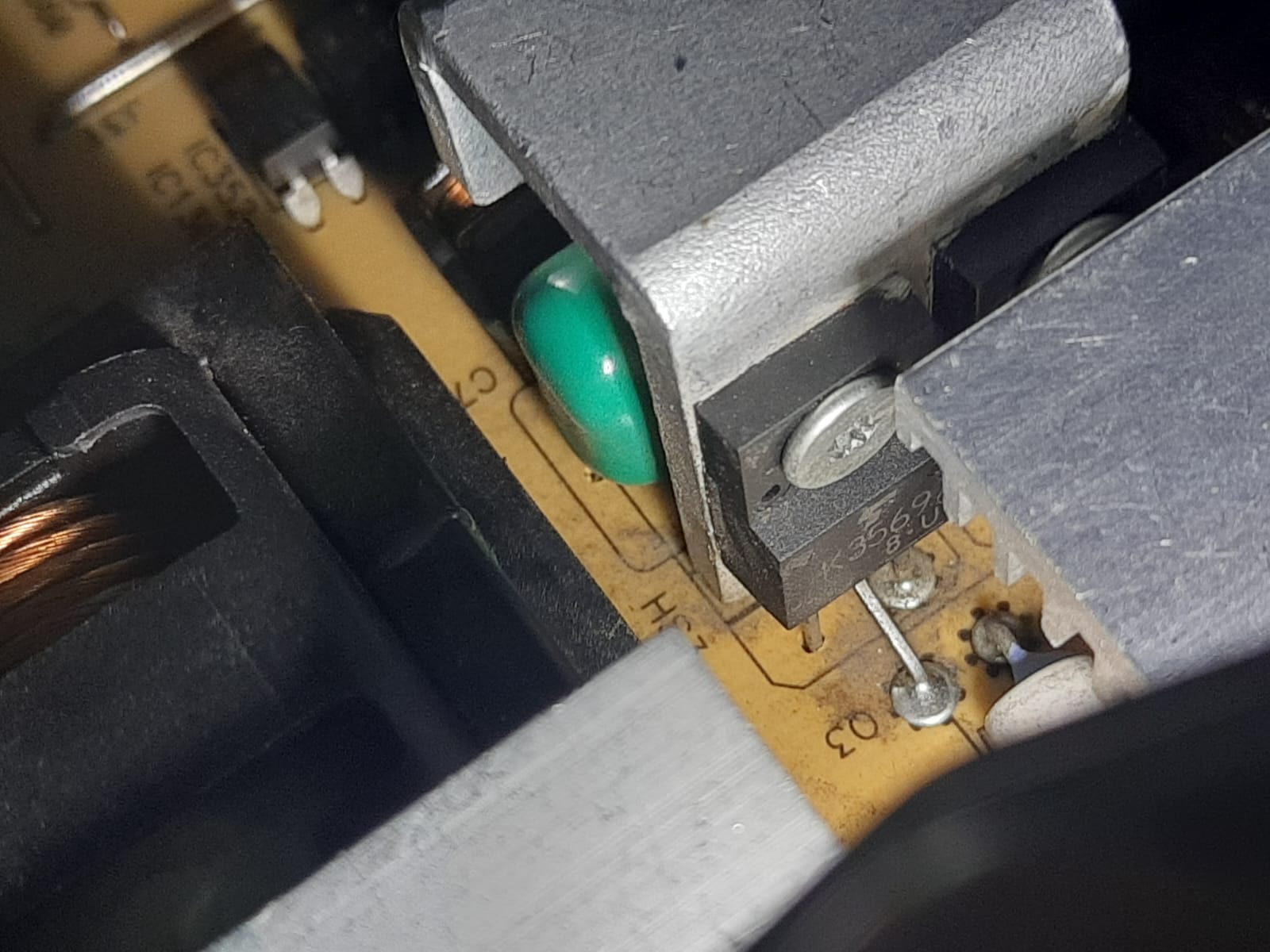

Model: 2x K3569 600 V 10 A N‑Channel MOSFET Rds(on): ~0.54–0.75 Ω
​

6. Bölüm: Secondary Side

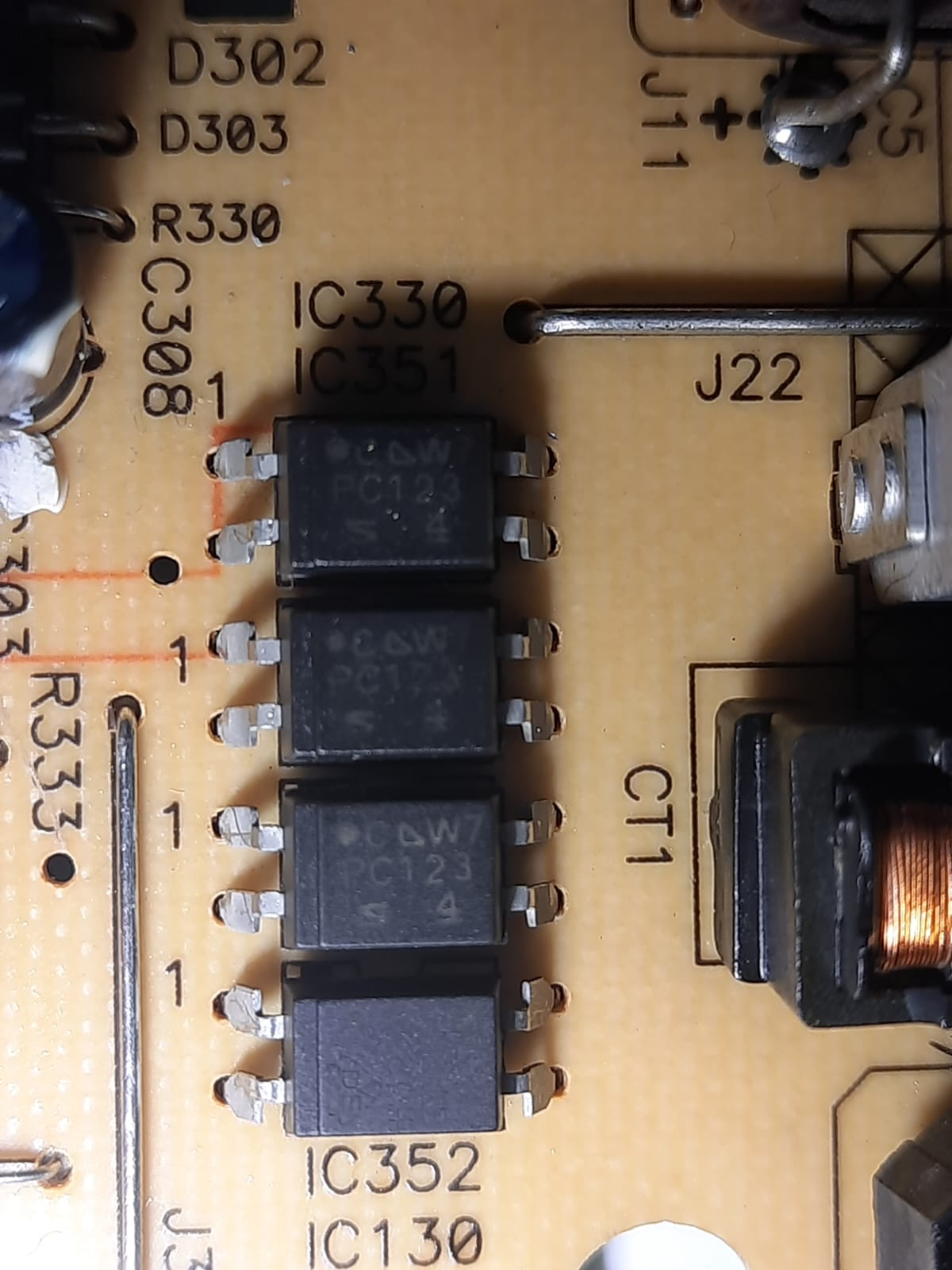

-Optokuplörler-

Model: PC123


Tüm kanallar için optokuplör kullanılmış, bu gayet iyi bir detay.
Karşılaştırma yapmak gerekirse, Turbox 250W gibi kalitesiz bir ünitede yalnızca tek bir optokuplör bulunuyordu. Bu da aradaki kalite farkının ne kadar büyük olduğunu açıkça gösteriyor.
​

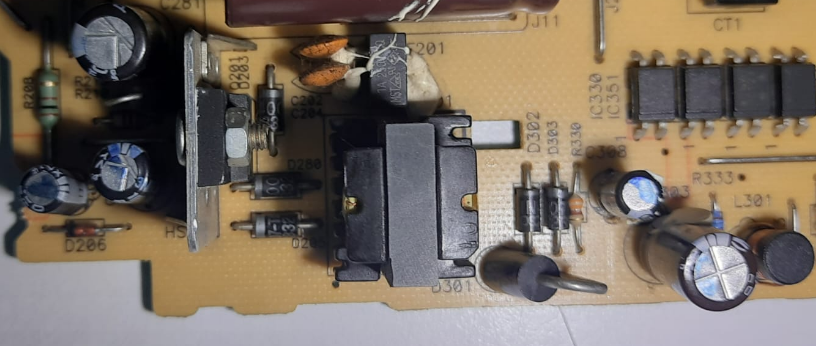

7. Bölüm: 5VSB hattı



5VSB hattı tabii ki flyback topolojisiyle oluşturuluyor.

-Sigorta-


Model: T1A 250V

T'nin anlamı yavaş/gecikmeli atan sigorta anlamına geliyor.

Neden 5VSB hattı için ayrı bir sigorta kullanıldığını açıkçası pek anlamamıştım. Muhtemelen PlayStation 3’ler uzun süreler boyunca şebekeye bağlı kaldığı için Sony güvenliği artırmak istemiş olabilir; ya da herhangi bir arıza durumunda sigorta devreyi korusun ve tamiri daha kolay olsun diye böyle tasarlamış olabilir. Olması iyi bir şey güvenlik için. Yangın riskini azaltır.

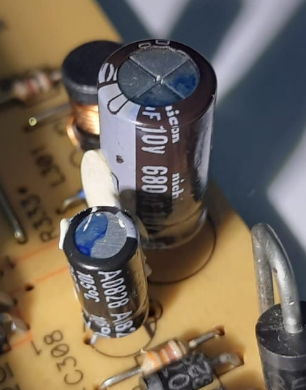

-Kapasitörler-



1x Nichicon 10V 680uF 105°C
1x Rubycon YXG 50V 22uF 105°C

-Kontrolcü-



Model: ON Semiconductor DAP8A P8MZ?

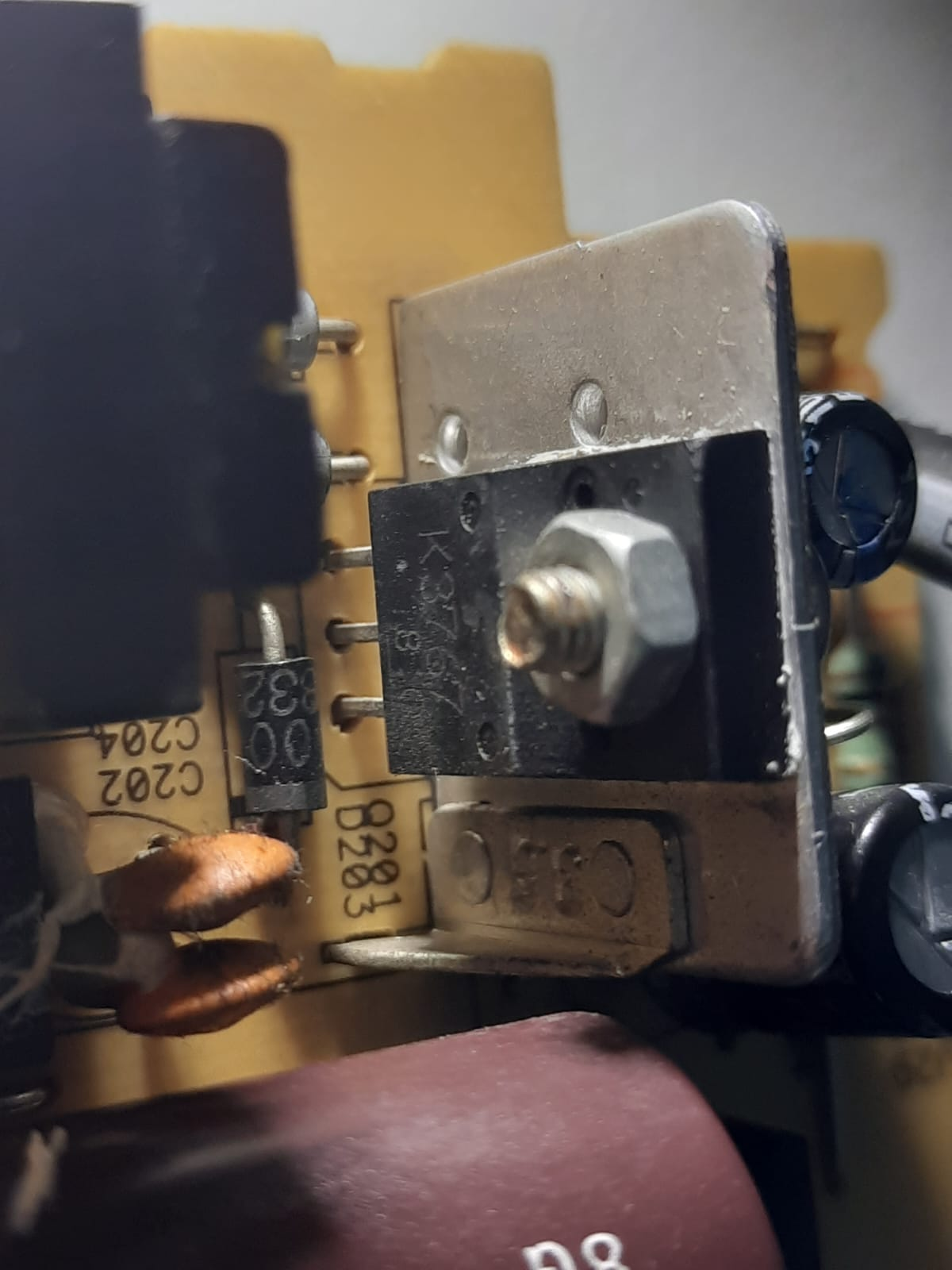

-Mosfet-


Model: K3767 600 V 2 A N-Channel MOSFET Rds(on): ~3.3 Ω

5VSB hattı için 10 - 15W sağlayabiliyor. Yeterli.


-Doğrultma-

Model: SB360 60 V 3 A Schottky Diyot Vf: ~0.5 V

Doğrultma için yeterli.

5VSB hattı genel anlamda gayet yeterli tasarlanmış. 15W kadar bir yükü verebilecek düzeyde.
​

8. Bölüm: Filtreleme ve Regülasyon Bölümü



-Doğrultma yöntemi-

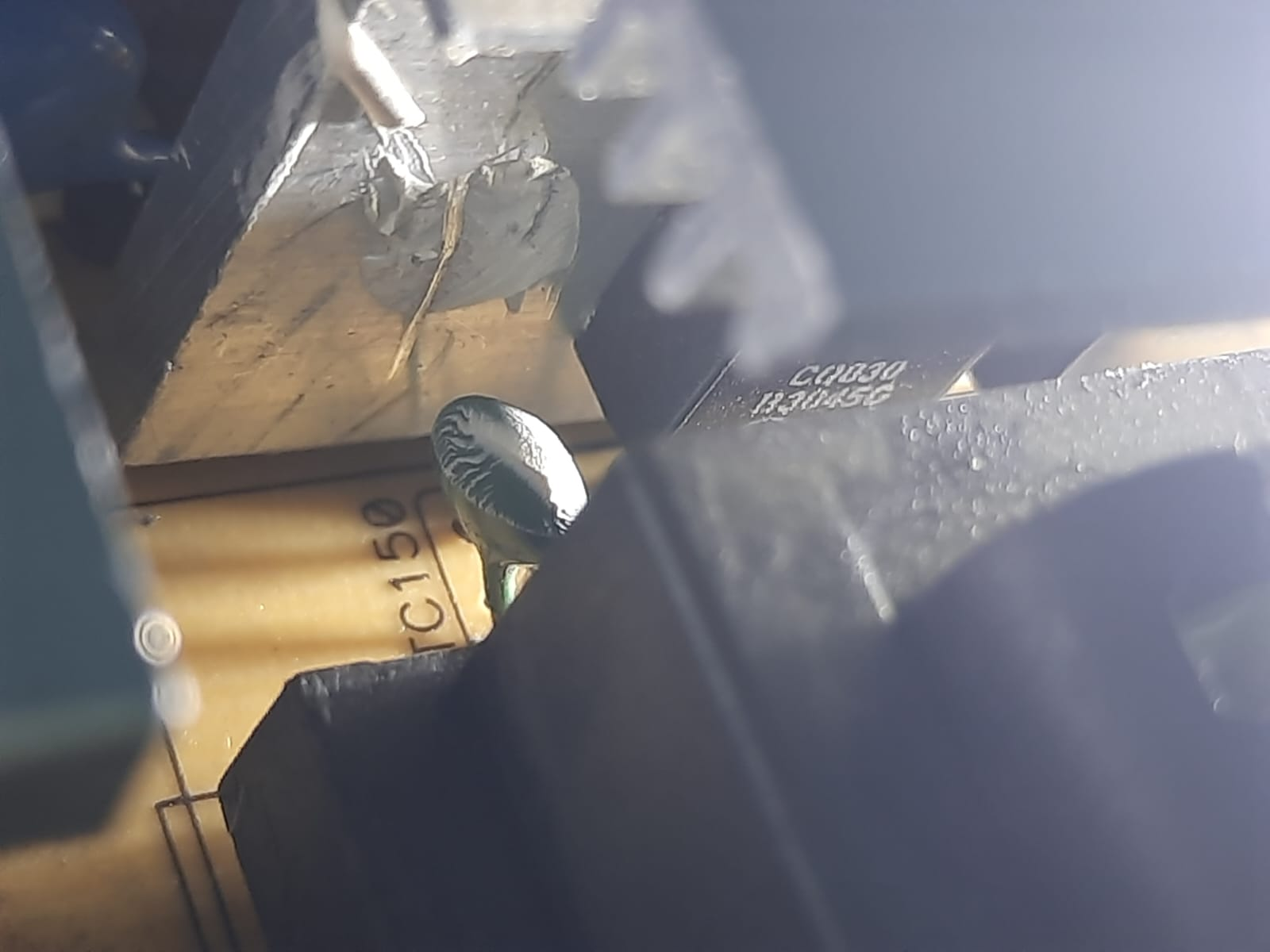

Model: x1 CQ830 ? ? Vf: ? Schottky diyot?

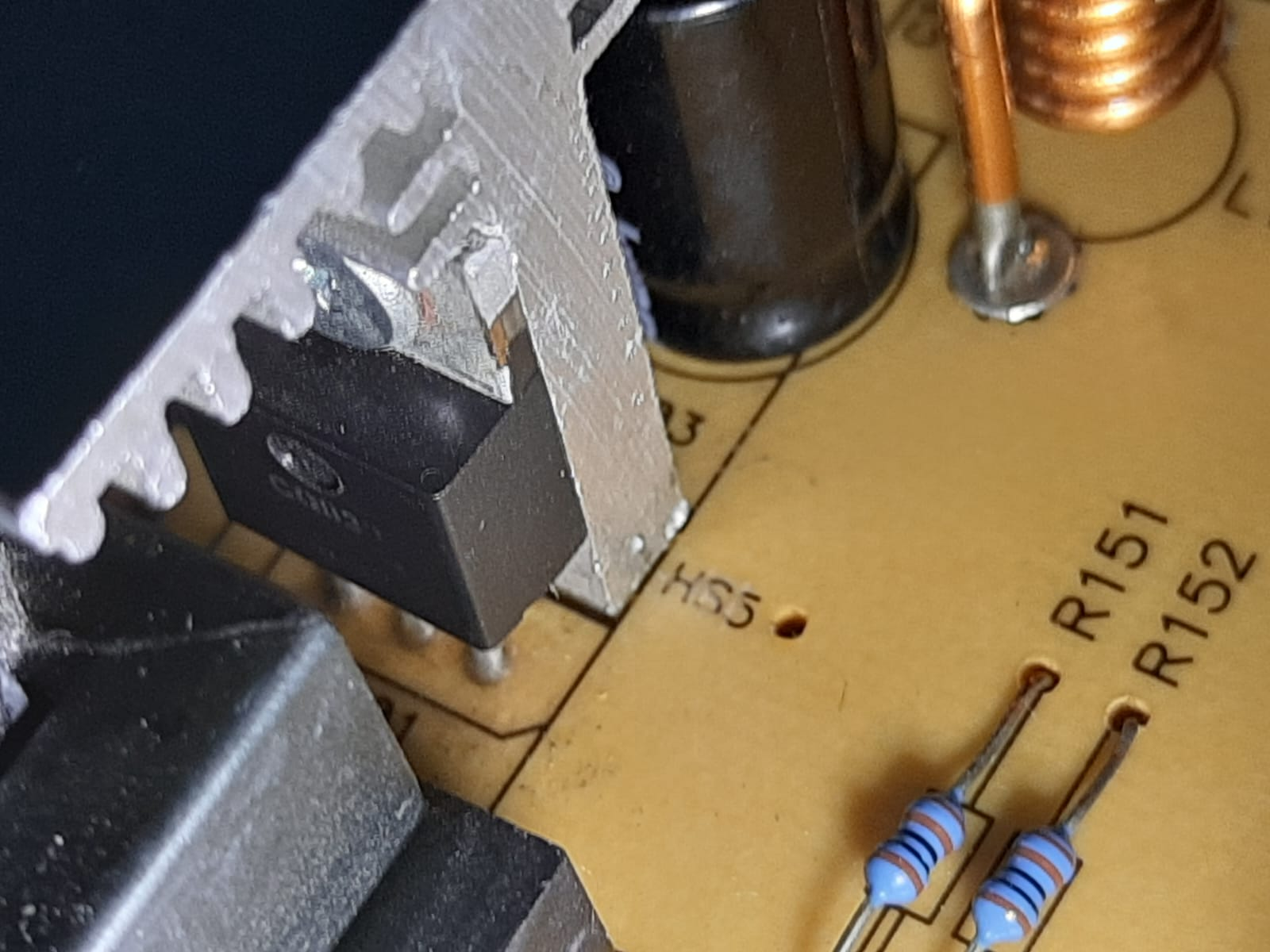

Model: x1 B3045C 45V 15A Vf: 0.5–0.7 V 3-bacaklı Schottky diyot

1. resimdeki diyot hakkında hiçbir fikrim yok. Datasheet bulamadım ama skotty diyot olduğu belli. Birbirlerine paralel bağlanmışlar. İkisi de +12V kanalını besliyor. Pasif doğrultma kullanıyor.

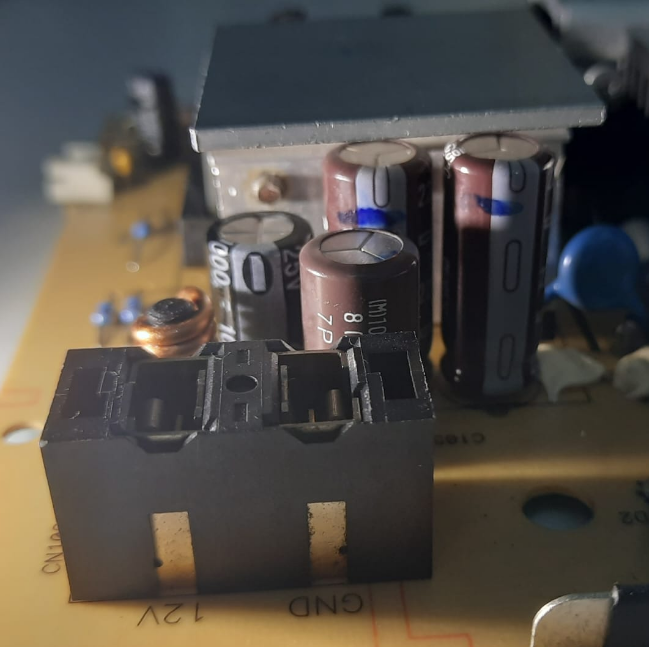

-Filtreme-

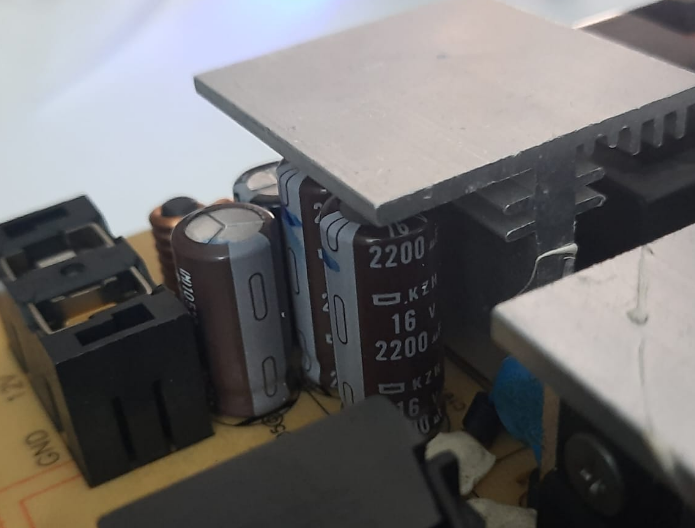

2 adet Nippon Chemi-Con KZW (16V, 2200uF,105°C)
1 adet Nippon Chemi-Con KZH (16V, 1500uF,105°C)
1 adet Huang 25V 1000uF 105°C? (16V, 1500uF,105°C)

Şahsen Delta’nın, bu kadar kaliteli sayılabilecek bileşenler kullandıktan sonra filtreleme kısmında 1 tane düşük–orta segment bir marka tercih etmesinin nedenini pek anlayabilmiş değilim.

-Regulasyon Tipi-

Regulasyon tipi yok çünkü ikincil hatlar yok.

-Gloop-

Genelde Y kapasitörlerine sıkmışlar. Zaten yüksek güç üreten bir ünite olmadığı için Coil whine çıkma olasılığı az.
​

9. Bölüm: Genel Değerlendirme
-Regulasyon-

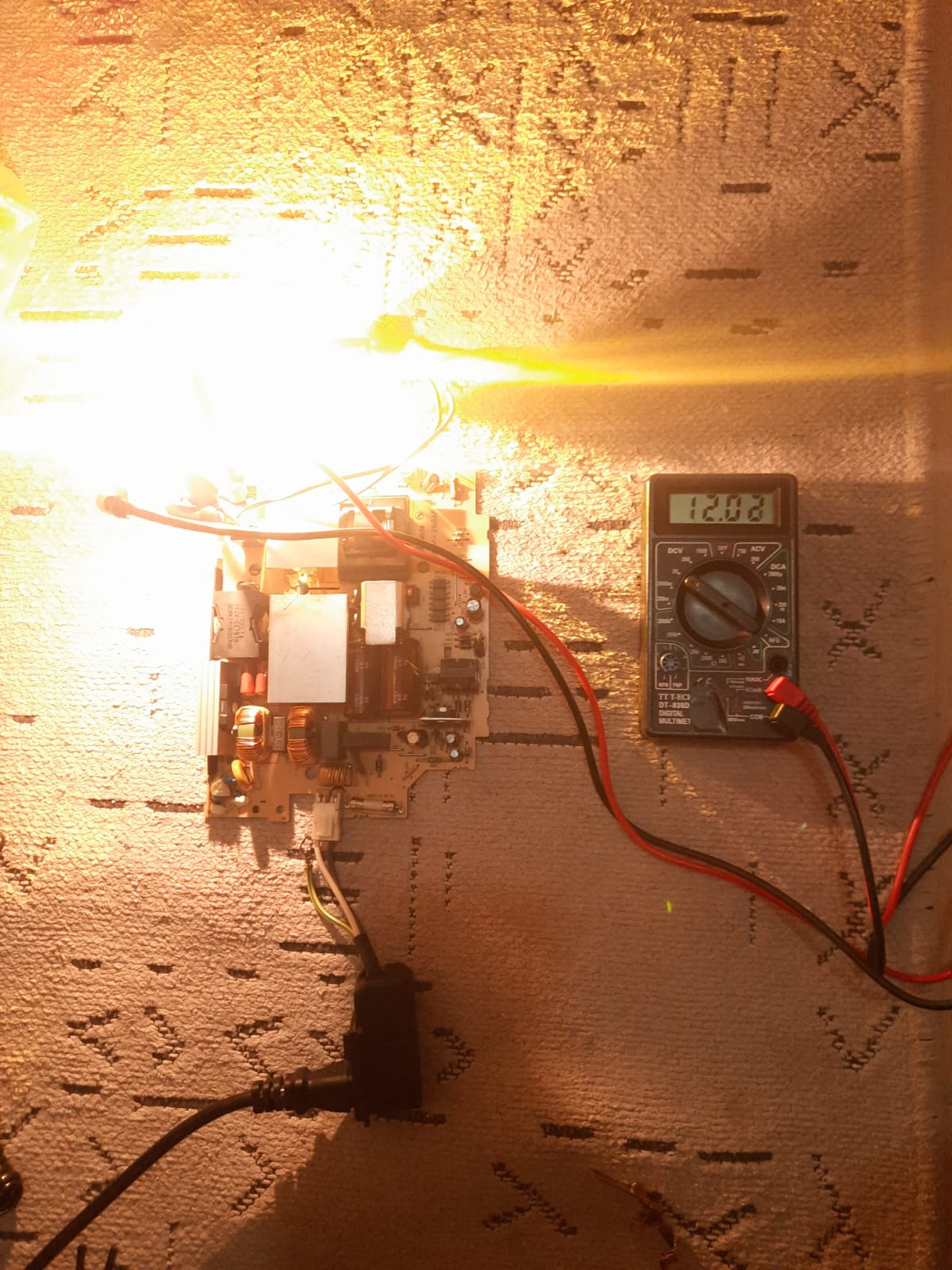

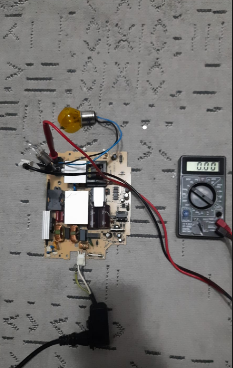

Test topolojisi:
Test sırasında 1 adet 4 amperlik ve 1 adet 1 amperlik ampul kullanıldı. Toplamda yaklaşık 60 W’lık bir yük oluşturuldu.
Maalesef elimdeki 6 amper çeken ampul patladığı için test bu seviyede kalmak zorunda kaldı...

-----------

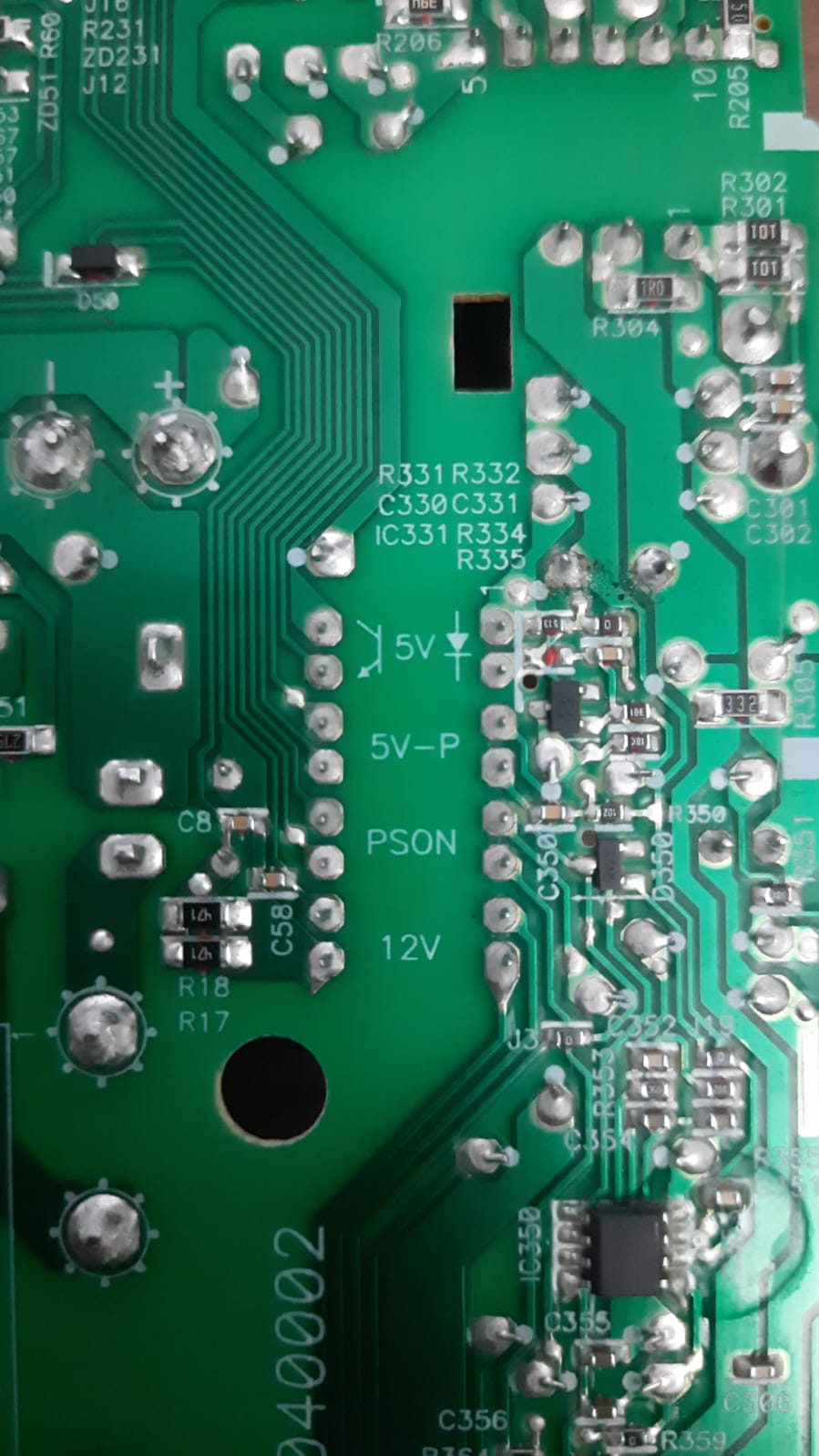

Bu arada size ek bir bilgi vereyim: PS_ON ile 5VSB hattının pinlerini 1 kΩ’luk bir dirençle kısa devre yapmadığınız sürece PSU açılmıyor. Bu yüzden üniteyi test ederken bozuk sanmayın. Ben sandım
-----------
Ölçümler direkt PCB'de ki çıkış üzerinden yapılmıştır.



Yük sadece 60 W olduğu için arada neredeyse hiç fark oluşmamış olması muhtemel. Ancak dediğim gibi, elimden gelen ancak bu kadardı.

-Verimlilik-

Muhtemelen %70 veyahut %90 civarında olabilir. APFC olması avantaj.

-Ripple Değerleri-
ATX sınırları içerisindedir diye tahmin ediyorum.

-Fan Hızları ve Ses Testleri-
Normalde pasif soğutuma ile çalışıyor. Yani herhangi bir fan yok. Fan olmadığı için ses de yok.

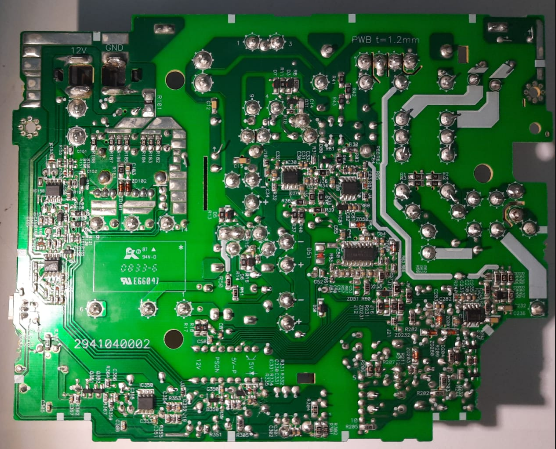

-Lehim Kalitesi-



Lehim kalitesi genel anlamda gayet iyi. Belirli noktalarda temizlenmesi gereken lekeler var lakin ciddi bir sorun göremedim.
​

10. Bölüm: Korumalar

Normalde bu kısmı genel değerlendirmeye koyuyorum lakin bu PSU'da farklı olduğu için bölüm olarak açtım. Öncelikle PSU'da benim gözlemlerime göre Supervisor IC yok. Yani bulamadım. Ama belirli korumalar mevcut.

-OCP-

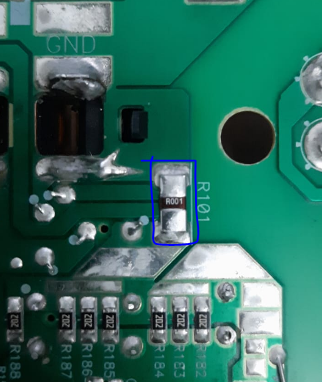

Şönt direnç.



Şönt direnç'in bağlı olduğu entegre.

OCP, tek bir entegre ve şönt direnç üzerinden uygulanıyor. 12V çıkış hattında bir adet şönt direnç bulunuyor ve bu şönt direnç doğrudan ilgili entegreye bağlı. Entegrenin üzerindeki yazılar maalesef çok silinmiş, bu yüzden tam olarak okunamıyor; ancak devre yapısına bakıldığında bu güç kaynağında OCP bulunduğunu söyleyebiliriz.

-UVP-

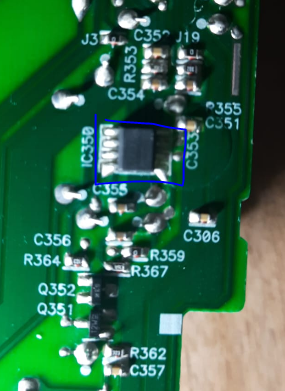

İkiside aynı entegre. ST DAS0017.
-OVP-

İkiside aynı entegre. ST DAS0017.

-Diğer korumalar-

Primer taraf:
OCP / OPP - Primer DAP8A?
UVLO - Primer DAP8A

Sekonder taraf:

OVP - Sekonder ST DAS0017
UVP - Sekonder ST DAS0017
OCP - Sekonder IC151 (E287)

PSU'nun genelinde bu korumalar var muhtemelen. OTP yok gibi duruyor. Yani toplamda OVP, UVP, OCP, OPP?, SPD var.
​

11. Bölüm: Sonuç

Eveeet, uzun ve zahmetli bir rehberin daha sonuna geldik
Genel olarak karşımızda iyi bir güç kaynağı var. Gerek testler sırasında gerekse inceleme sürecinde ciddi bir sorunla karşılaşmadım. Ünitede temel ana korumalar mevcut; yalnız SCP (Short Circuit Protection) olsaydı tadından yenmezdi.

-Beğendiğim kısımlar-
Genel yapı kalitesi iyi seviyede.
Ana korumalar mevcut.
Regulasyonu iyi seviyede.

-Beğenmediğim kısımlar-
Supervisor IC kullanılıp, korumalar arttırılsa daha güzel olurdu.
SCP yok.
Filtrelemede 1 adet çin menşeii'li kapasitör mevcut.
​

Hadi ben kaçıyorum artık. Başım ağrıdı… beyin mavi ekran verdi diyelim...​
