Merhaba arkadaşlar,

Başlıkta belirttiğim anakartı montajlıyorum ancak hangi kablonun nereye takılacağı konusunda sorunlar yaşıyorum. Sistemdeki diğer kablolama gerektiren parçalar şunlardır:
  • İşlemci soğutucu: ASUS ROG Ryuo 4 360
  • Güç Kaynağı: ASUS ROG Thor 1600W Titanium 3
  • Ekran kartı: ASUS ROG Astral RTX 5090
  • Kasa: ASUS ROG Hyperion GR701
  • Anakart: ASUS ROG Crosshair X870e Extreme
Kasada HDD kullanılmayacaktır.
Kabloların nereye takılacağı konusunda yardımcı olabilirseniz çok sevinirim.
İyi Sosyaller dilerim.


Son düzenleyen: Moderatör:
Bu videoyu birçok kez izledim ancak gerçekten tam olarak anlayabilmiş değilim, bu konuda bana yardımcı olabilir misiniz? Cevabınız için şimdiden teşekkür ederim.

Cepasa35 dedi:
Yardımcı olabilirseniz çok mutlu olurum, cevabınızı bekliyorum.

@Recep Baltaş bu konuda bana yardımcı olabilir misiniz?
Genişletmek için tıkla...
Küçültmek için tıkla...

Olabildiğince görülebilir şekilde çizmeye çalıştım. Mobilde ancak bu kadar yapabildim.

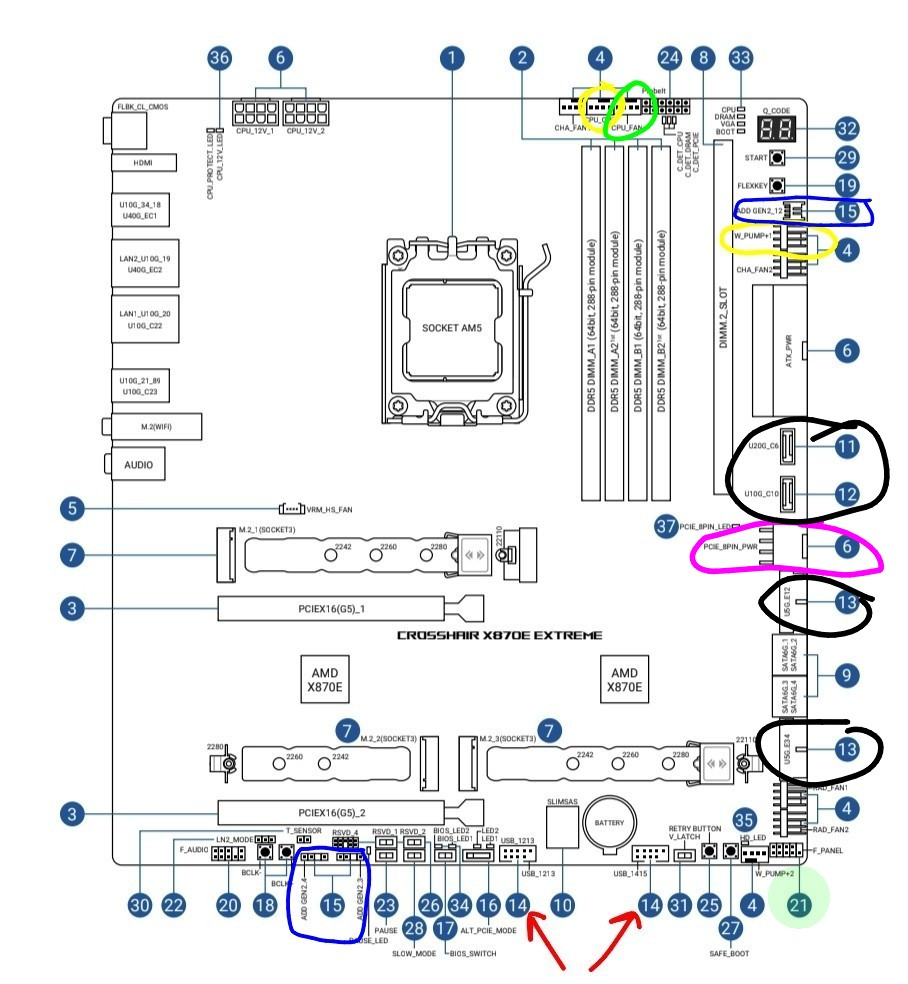

İlk resimde pembe kısıma PCI-E kablosu takılıcak.
Siyah ile işaretlediğim yerler kasanın ön portları için. Ek olarak 21 numaralı portu şu şekilde bağlayacaksınız;

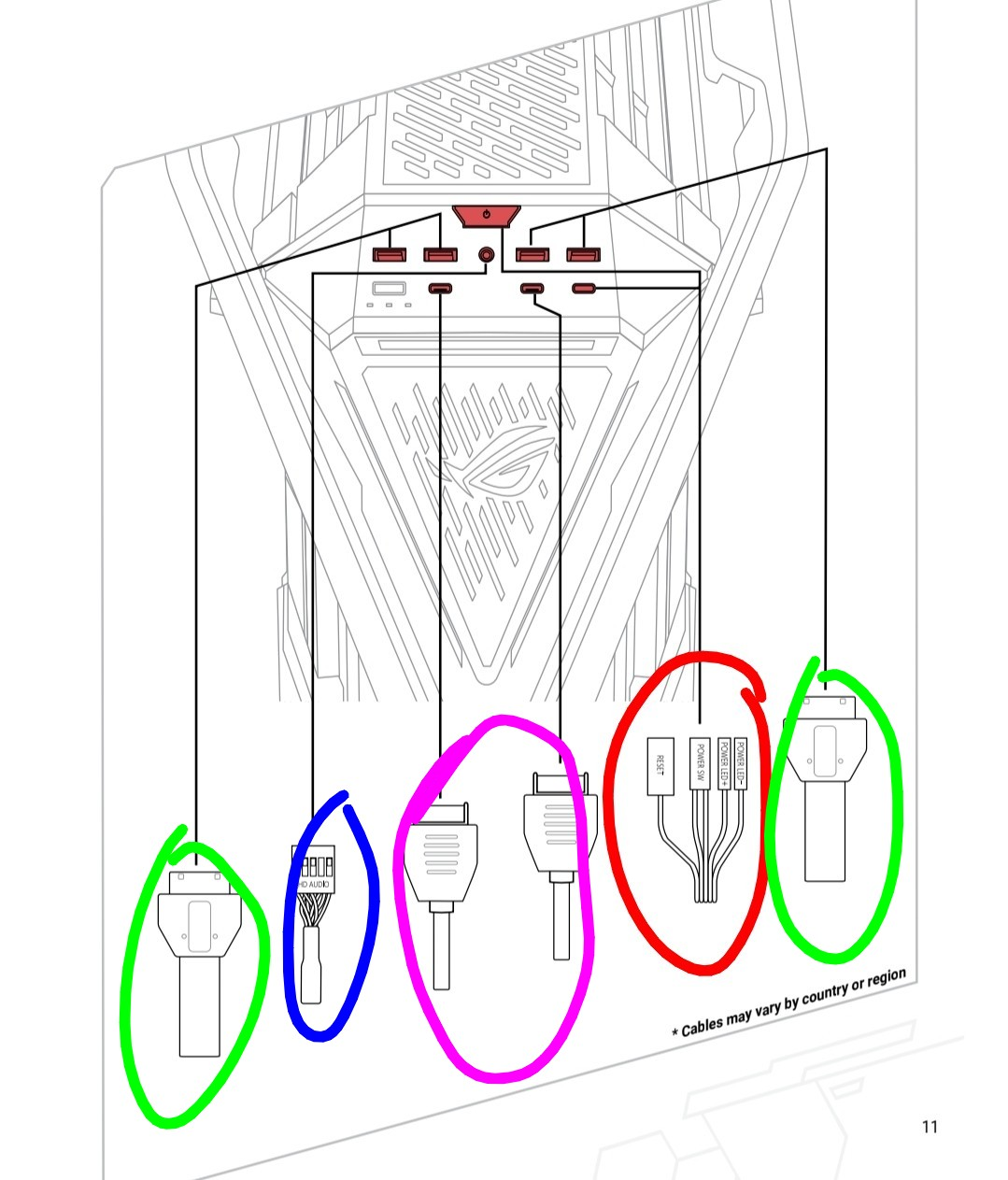

Buraya kadar tamamsa diğer portlara geçelim;

Yeşil ile işaretlediğim kısımlar anakarttaki 13 numaralı portlara bağlanıcak.
Mavi ise 20 numaralı porta.
Son olarak pembe işaretli kısım ise 11 ve 12 numaralı portlara bağlanıcak.

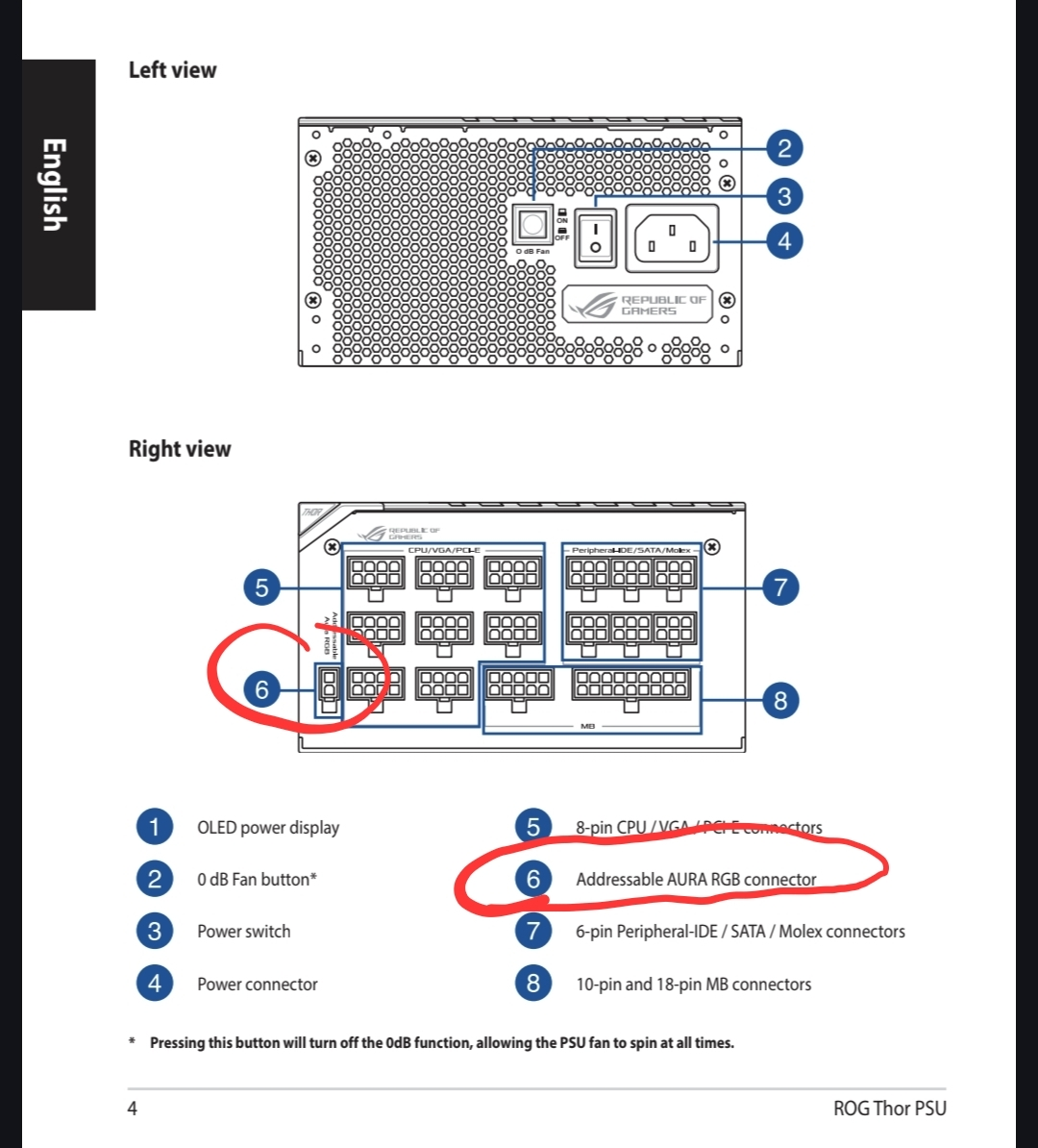

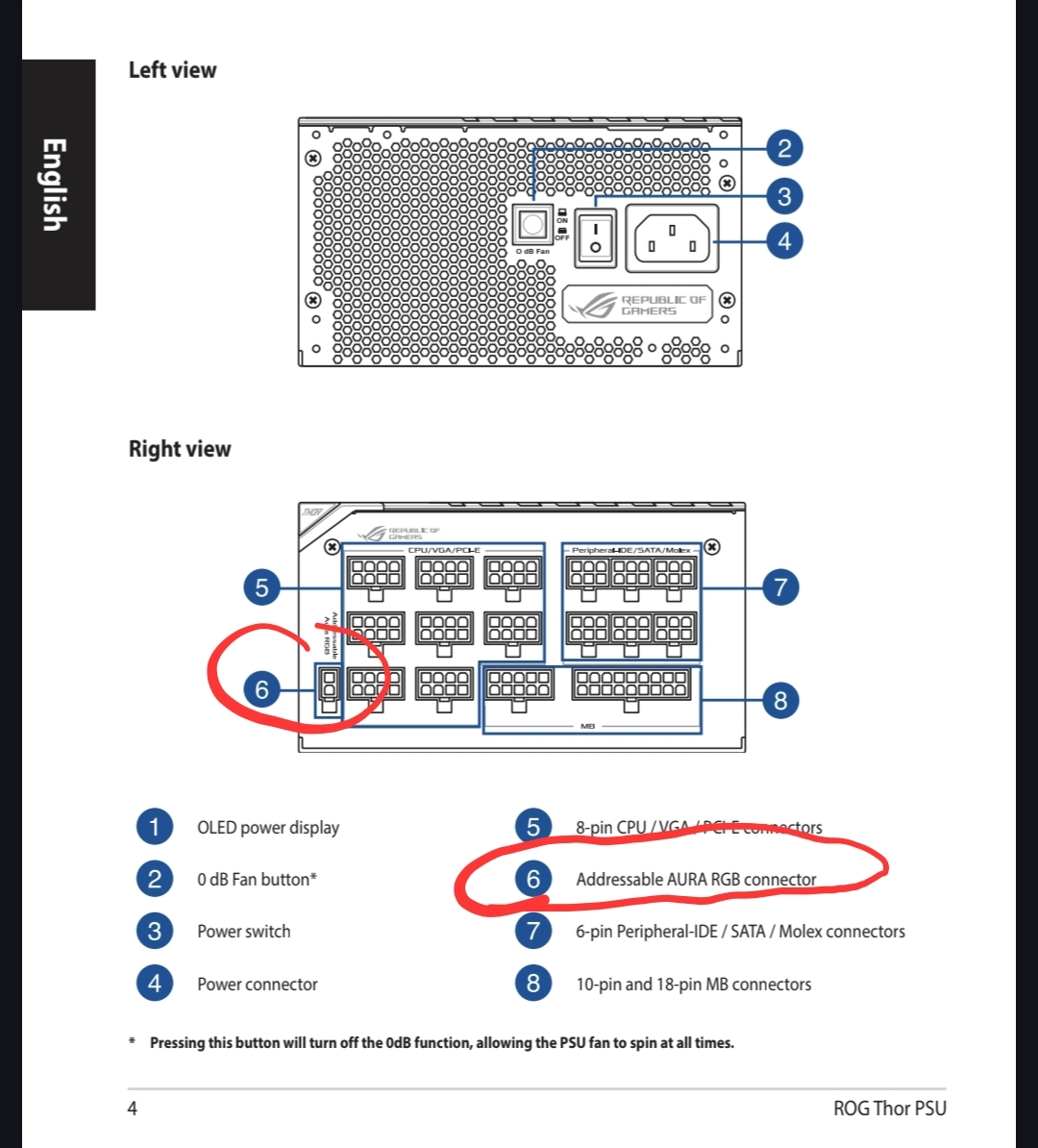

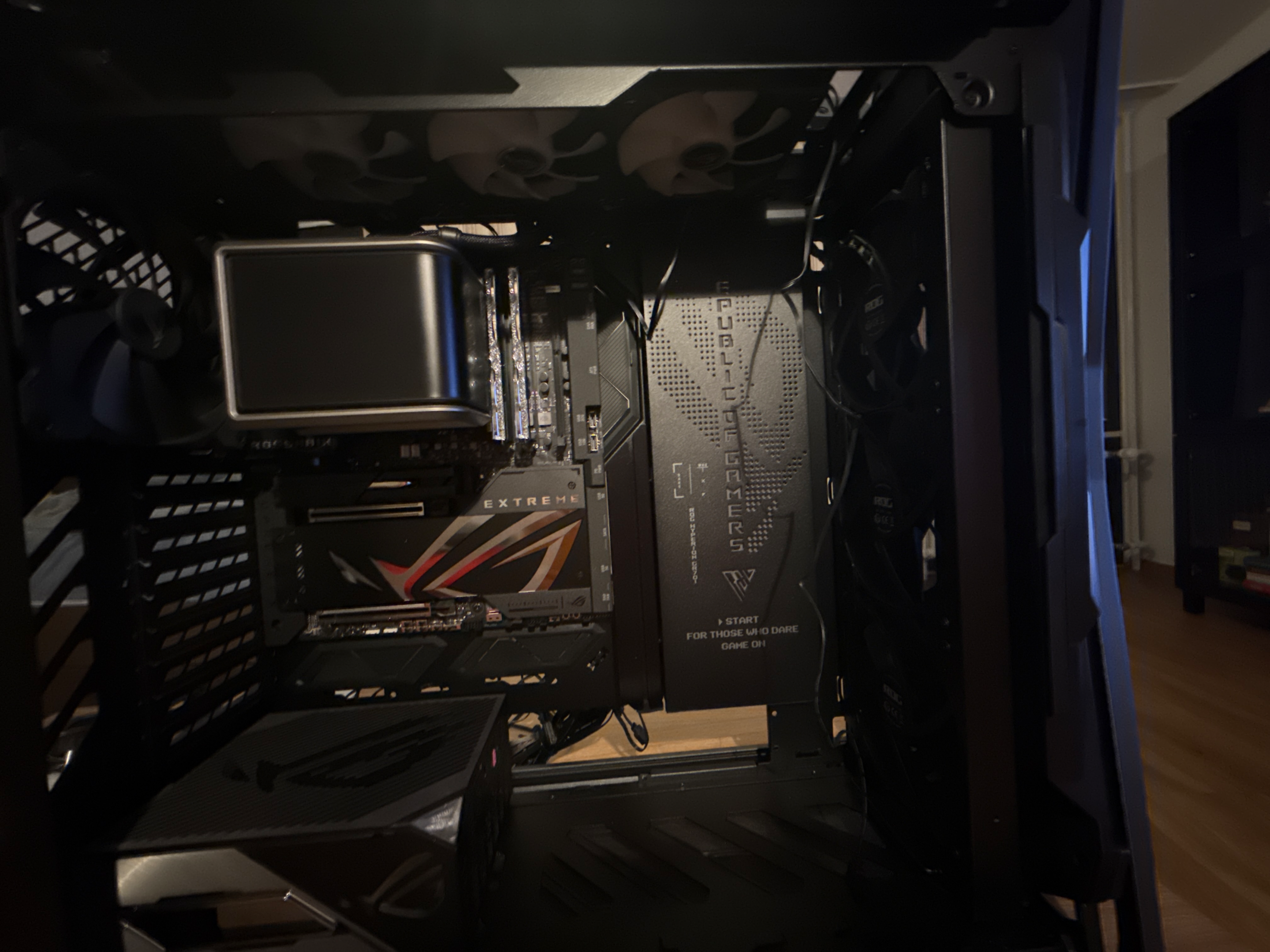

Teşekkür ederim, her şeyi yaptım ve sistem çalıştı ancak tek bir sorun var. Güç kaynağı ledlerinde güç yok çalışmıyor.
