Rehber Samsung telefonlardaki amiral gemisi OLED materyal setleri

Violett dedi:

OLED materyal setleri hakkında az konuşulan terimler. Fakat OLED’in parlaklığını, performansını, kalitesini ve ömrünü doğrudan etkileyen bir faktördür. Bunları tek tek neyin sağladığını anlamak iyi olur. Merak etmeyin, detaya girmeden ne işe yaradıklarını anlatmaya çalışacağım.

OLED materyal setlerinin katmanları

• Organik katmanlar: OLED ekranlar, elektrik akımı uygulandığında ışık yayan organik bileşiklerden oluşur. Bu katmanlar genellikle şu şekilde ayrılır:
• EML (Emisyon katmanı): Işık üreten katman burasıdır. Mavi, yeşil ve kırmızı (fosforesan yeşil ve kırmızı, floresan mavi) renkler için özel malzemeler kullanılır. Renkleri oluşturan temel katmandır kısaca. Bu katman ömürde, parlaklıkta ve canlılıkta belirleyici katmanlardan. Bu katman genelde en büyük gelişmelerin yaşandığı katmandır aynı zamanda.
• ETL ve HTL: Elektrik yüklerini emisyon katmanına taşır. HTL pozitif yükleri, ETL negatif yükleri taşımakla yükümlüdür. Bu katman ne kadar iyiyse panelin tepki süresine verimliliğine o kadar etki sağlar.
• EIL ve HIL: Bu katman da yine taşıma ve aktarma (EIL – negatif, HIL – pozitif) odaklı çalışıyor. Verimlilikle doğrudan alakalıdır demek mümkün.
• Diğer katmanlar:
• Elektrotlar (Anot ve katotlar): OLED’e elektrik sağlar. Elektrik sayesinde organik katmanlar çalışır.
• Substrat: OLED katmanların inşa edildiği taban yüzey. SoC’lerdeki wafer’a benzetebilirsiniz. Katlanabilir telefonlarda epey farklı üretilir.
• Dopant: OLED’in verimliliği, canlılığı, performansını vs. etkileyen “katkı maddeleri”dir.
• Kapsüllenme: Bu da OLED’in koruma kalkanı oluyor. Diğer etkenlere karşı koruyan bir tabaka. Yine katlanabilir telefonlarda daha farklı üretilir.

Samsung’un amiral gemisi materyal setleri

Samsung kendi panel ihtiyacını %95’in üzerinde karşılıyor, üreten alt firmanın adı Samsung Display (SDC). Samsung temelde iki çeşit materyal seti duyuruyor: M ve E serisi. E serisi paneller genelde orta ya da orta-üst kalitede oluyor. Amirallerden bahsedeceğimiz için M serisi üzerinde duracağız. Verdiğim nit değerleri APL100’de full beyaz ekranda alınmıştır. Yani test edildiği kadarıyla maksimum değeri vereceğim. Bu panelin tam kapasitesini vermez.

SDC M10:

• Kullanılan cihazlar: S20, S20+, S20 Ultra, S21, S21+, S22
• Parlaklık: 800-1000 nit bandında.

SDC M11:

• Kullanılan cihazlar: S21 Ultra, S22+, S22 Ultra, Z Flip 4, Z Flip 4
• Parlaklık: 1000-1300 nit bandında.

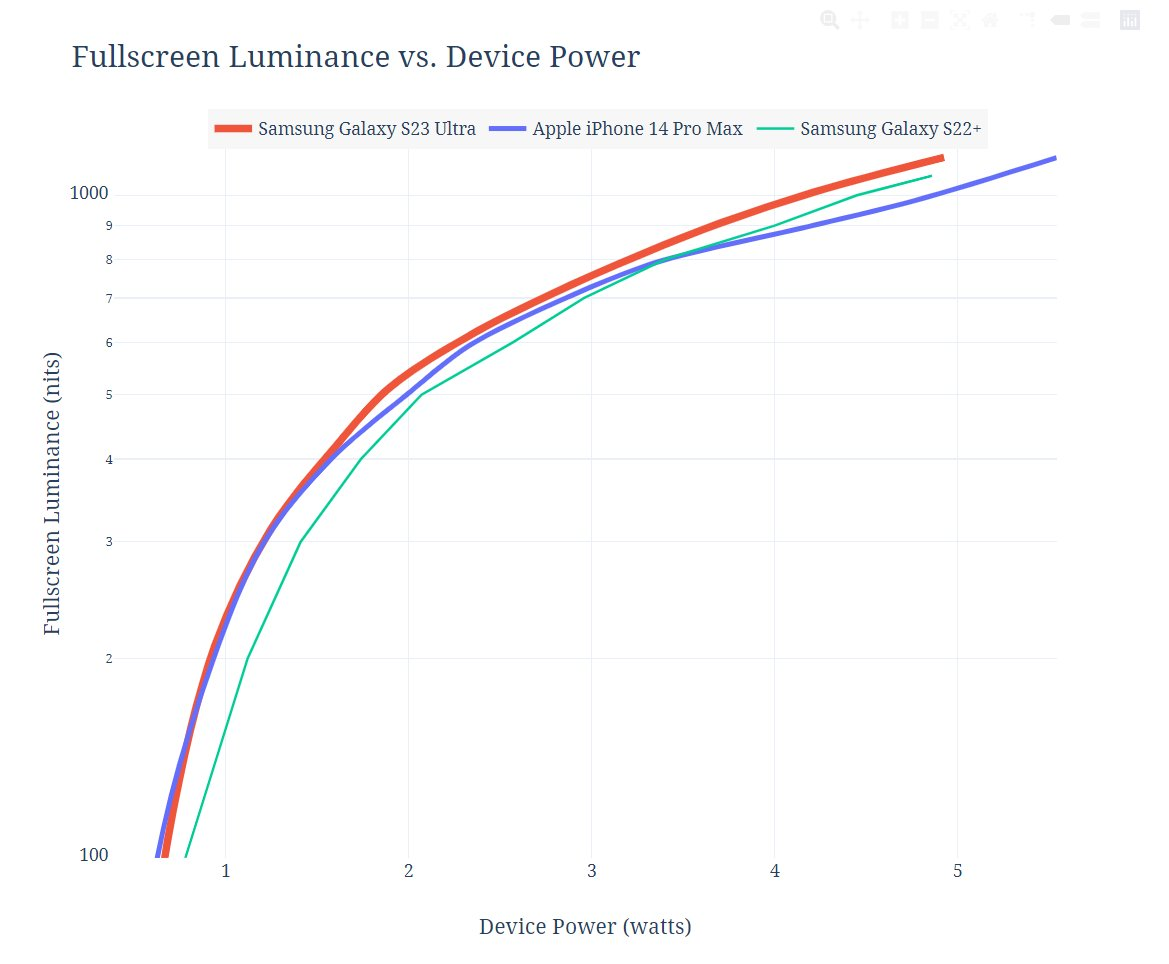

SDC M11+: Aslında M11+ şeklinde resmi bir tanım yok ama genelde bu şekilde ifade ediliyor. M11+, S23’lerde kullanılan geliştirilmiş bir M11 sürümüdür. Bu sürüm özellikle organik katmanlarında M12’nin teknolojisini kullanmıştır. M11 ile M12'nin karışımı bir sürüm ve yer yer M12'yi geçebiliyor. Örneği, verimlilik:

Eki Görüntüle 178602
Kaynak: NotebookCheck

• Kullanılan cihazlar: S23, S23+, S23 Ultra
• Parlaklık: 1200-1600 nit bandında.

SDC M12:

• Kullanılan cihazlar: Z Flip 4, Z Fold 4, Z Flip 5 ve Z Fold 5
• Parlaklık: 1100-1800 nit bandında.

SDC M13:

• Kullanılan cihazlar: S24, S24+, S24 Ultra, S25, S25+, S25 Ultra
• Parlaklık: 1300-2000 nit bandında.

SDC M14:

• Kullanılan cihazlar: Henüz hiçbir Samsung ürünü. Tüm Google Pixel 9 ailesi, iPhone 16 Pro ve 16 Pro Max kullanılan cihazlardır.
• Parlaklık: 1300-2300+ nit bantları.

Bonus: Samsung S1 ve S2:

Bu tür setler “özel” setlerdir. Örneğin, Realme GT 7 Pro’daki S2’nin polarizörü optimize edilmiştir. Geri kalan yanlarıyla M14’e benzer ama aynı değildir. Samsung bir üründe kullanıldığını görmediğimiz için detaya girmiyorum.

Merak edenler için, Samsung FE serilerinde veya A serilerinde materyal setlerini duyurmuyor. Yüksek ihtimalle eski M serileri (Mesela, aslen Note 10 ve S10 serilerinde kullanılan M9 birçok 2020-21 çıkışlı orta veya orta-üst segment üründe kullanılmıştır.), E serileri ya da özel setler kullanılıyor.
