ZenTimings tCCDL ve WR/WR2 okuması eklenmiş versiyonu

ZenTimings bir süredir güncellenmiyor. Projeyi forklayıp kendi ihtiyacım olan birkaç okumayı ekledim, hobi olarak sürdürüyorum.




Zamanlamalar

• tCCD_L, tCCD_L_WR ve tCCD_L_WR2 okuması.
• Zamanlamaların üzerine gelince ne işe yaradığını anlatan açıklamalar.

İzleme

• Ana pencerede canlı CPU Die ve DDR5 DIMM sıcaklıkları; her birinin küçük geçmiş grafiği ve min/max/ortalama bilgisi.
• Modül üstü PMIC'lerden toplanan toplam DIMM gücü.
• WHEA hata sayacı
• Tray ikonu en yüksek sıcaklığı istediğiniz renkte gösterebiliyor.
• Bu okuyucuların hepsi Options → Readouts'tan tek tek kapatılabiliyor.

Bellek testi

• Bant genişliği testi (okuma / yazma / kopyalama) ve gecikme testi, 128 / 256 / 512 / 1024 MB buffer seçenekleriyle. Sonuç geçmişi saklanıyor. AIDA veya diğer programlarla karşılaştırılmamalı.

OC araçları

• OC Tools: iki anlık görüntü alıp (A/B) birbiriyle veya canlı sistemle karşılaştırma; ham UMC register dökümü; SPD sekmesinde JEDEC minimumuna göre kalan pay.
• Reference Profiles: hazır profillerle kendi sisteminizin okumalarını yan yana koyup farklı olan satırları işaretliyor.

Kayıt / dışa aktarma

• Ctrl+Alt+S ile ekran görüntüsü, dosya adı mevcut bellek yapılandırmasından üretiliyor.
• Ctrl+Alt+C ile Zentimings ekranını otomatik olarak panoya alıyor sonrasında Ctrl+V ile foruma veya painte direkt yapıştırabilirsiniz.

Diğer

• Türkçe arayüz (Options → Language).
• Windows ile başlat.
• Otomatik güncelleme bilinçli olarak kapalı, güncellerseniz orijinal 1.39 Zentimingse günceller. Updateler için Github linkimi takip etmeniz lazım.

İndirme / kaynak kod
GitHub - deadfellow34/ZenTimings

Not

• Sadece kendi sistemim ve birkaç arkadaşımın sisteminde test edilebildim. Her anakart/işlemci kombinasyonunda doğru okuma yapmayabilir, hiç açılmayabilir.

Sorun yaşarsanız ya da hatalı gösteriyorsa
İşlemci modeli, anakart modeli, BIOS sürümü, RAM (kit modeli + kaç modül), Windows sürümü ve uygulamanın ekran görüntüsü + debug raporu.

Tuhoiisa dedi:

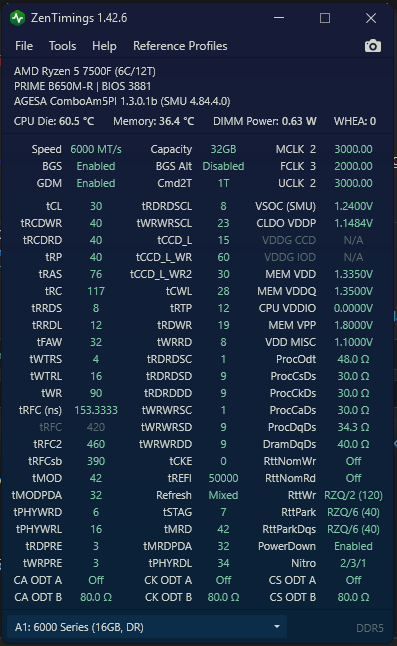

Anakart degistirdim benim CPU VDDIO'yu yine okumuyor @Ayhan Dönmez
-Ryzen 5 7500F
-ASUS Prime B650M-R
-BIOS 3881
-2X Patriot Viper Venom 16 GB 6000 MHz CL30 PVV516G60C30
-Windows 11 26200.7462
Eki Görüntüle 269399

Genişletmek için tıkla...

Küçültmek için tıkla...

Uzantıyı exe olarak değiştirip dener misin bir değişiklik olacak mı? Ayrıca BIOS'tan ayarladıgın VDDIO değeri nedir?

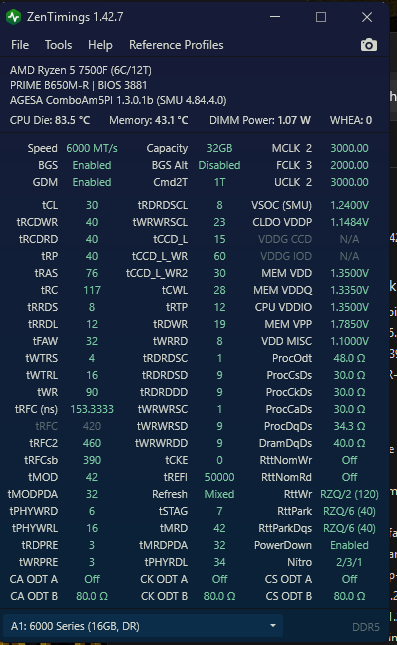

VDDIO değerine manuel olarak 1.286 gibi garip bir değer verip tekrar ZT görüntüsünü ve debugu atar mısın?

Ekteki versiyonda VDDIO voltajı 0.000 gözükenler debug loglarını paylaşabilir mi? Ayrıca ZT görüntüsünü de iletin lütfen. Ekteki dosyayı ZT klasörüne atıp uzantıyı .exe olarak değiştirin lütfen.

VDDIO 1.45 üzerinde yani HVM mod açık oldugunda, AGESA register'ları VDDIO verisini SMU/APOB bloğundan tamamen kaldırıyor. AMD bana dökümantasyon vermediği sürece bu düzeltilemez Benim ya da Zentimings orijinal yazarı Ivan'ın daha iyi bir superio(şu anda pawnio kullanılıyor) kerneline ihtiyacı var. Ivan şu anda yeni bir superio üzerinde çalışıyor belki bu sorunu düzeltebilir.

• Bellek testi yeniden yazıldı
• Benchmark geçmişi paneli ve skorların yanına ZenTimings penceresini gömen HTML dışa aktarımı eklendi
• Benchmark üst sınırları artık CCD sayısına ve dolu kanal sayısına göre ölçekleniyor
• Modül seçicinin yanındaki yeni "All" butonu tüm kanalların timing'lerini yan yana gösteriyor, her sütunun başlığında modülün PMIC'i, rank'i, DRAM die'ı ve kapasitesi yer alıyor
• Zen 5'te yeni IOD okuması: I/O die sıcaklığı ve hotspot'u
• DIMM sıcaklığı ve gücü artık iki ayrı etiketli satır yerine tek bir okumada birleşti
• Saat oranı artık yalnızca UCLK'nin yanında, MCLK'ye karşı 1:1 veya 1:2 olarak gösteriliyor.
• Dışa aktarımlar artık tCCD_L ailesinin tamamını taşıyor (JSON, HTML, OC profilleri)
• System Info'da tCCD_L, tCCD_L_WR ve tCCD_L_WR2 artık Memory Timings ve APOB Table altında listeleniyor
• Register okumasına düşen tCCD_L değerleri "!" ile işaretleniyor
• Türkçe arayüz benchmark penceresini de kapsayacak şekilde genişletildi
• Options penceresi ekrandan uzun olduğunda artık kaydırılabiliyor
• Bu sürümden önce kaydedilen benchmark sonuçlarına baseline farkı verilmiyor, "karşılaştırılamaz" olarak işaretleniyor
• ~1.45 V üzerindeki CPU VDDIO değeri N/A olarak görünüyor - beklenen bir durum ve şimdilik düzeltilemiyor (firmware, bu değeri taşıyan tek alanı sıfırlıyor)
• Çok sayıda hata düzeltmesi
