Selam. Kısa bir süre önce Gigabyte'ın B660 DS3H DDR4 model, revizyon numarası 1.0 olan anakartını ikinci el olarak satın alarak sistemimi bu karta geçirdim.
Gigabyte'ın B660 DS3H anakart sınıfında sırasıyla;
Gigabyte B660 DS3H DDR4
Gigabyte B660 DS3H AC DDR4
Gigabyte B660 DS3H AX DDR4

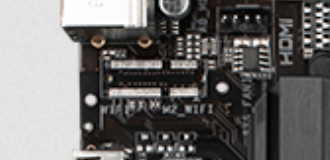

Şeklinde 3 farklı anakartı bulunuyor. Bendeki en baz modeli, yani rear I/O kısmında Wi-Fi ile gelmiyor. Fabrika render/stok fotoğraflarda da bu anakart için arka I/O panelinde M2 Key E Wi-Fi portu yok. Aşağıda görünüyor:
Hatta lehimlenmemiş. Olması gereken buydu zaten, serinin en baz model anakartı bu fakat bana denk gelen batch'de ilginç bir durum var.
Birincisi anakartın PCB'ye basılmış isim kısmındaydı. Orada genelde üretici maliyet kısmak için baz modellere direkt isim yazmak yerine sticker yapıştırır, bende de böyleydi, ama yapıştırılmış stickeri kaldırdığımda altından B660 DS3H AC DDR4 yazısı çıktı. Beklemediğim için bayağı şaşırdım doğal olarak.

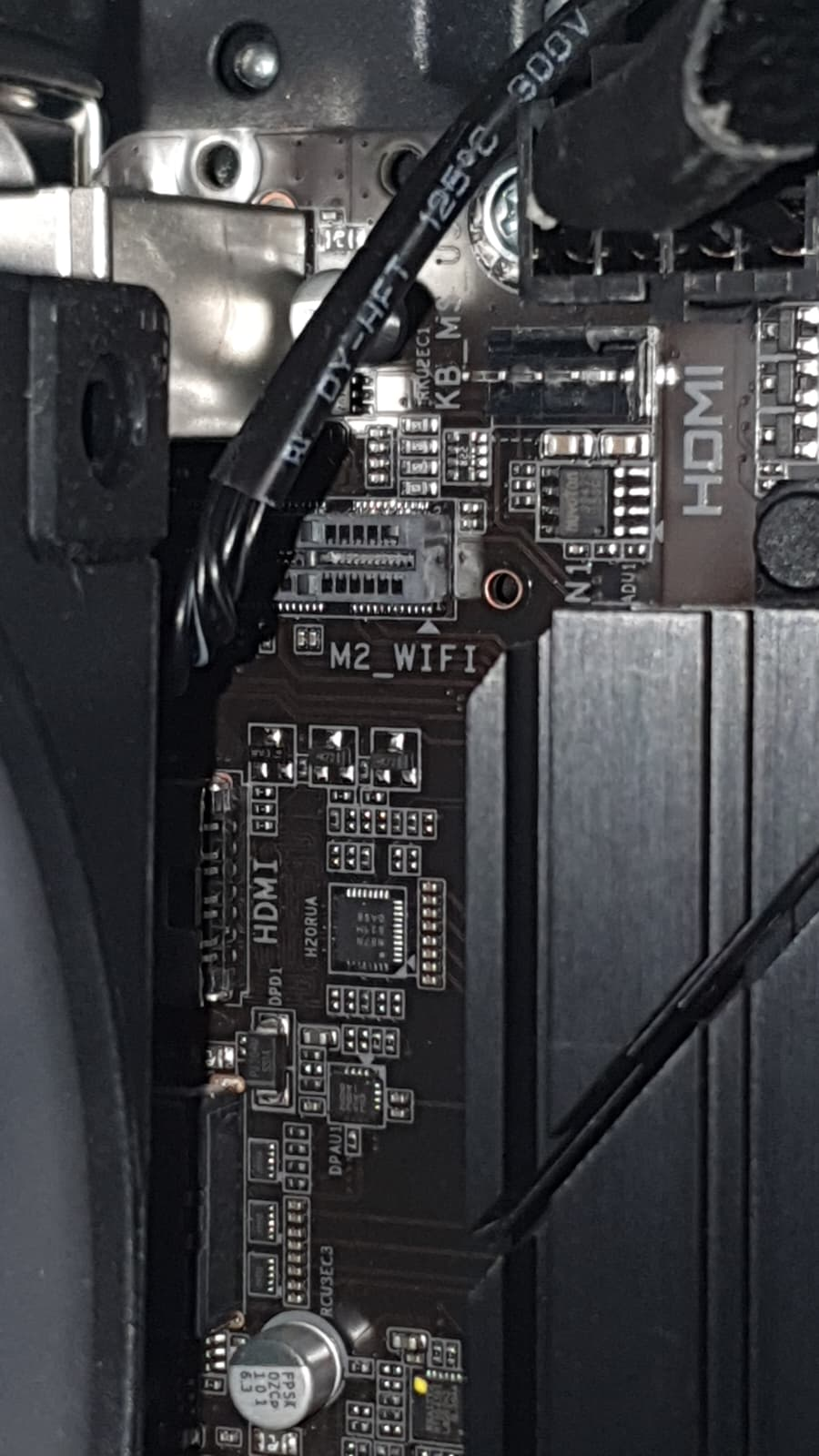

İkincisi, bendeki anakartın yukarıda gösterildiği gibi arka I/O M2_WIFI portu lehimlenmemiş ve boş olması gerekirken kabak gibi lehimlenmişti, baktığımda harbiden orada AC modelindeki gibi WIFI portu vardı. Başta herhalde fabrikadan AC olarak çıkardıkları bu anakartın Wi-Fi network kartını söküp üzerine sticker yapıştırarak baz model olarak sattıkları ihtimali aklıma geldi ama anlayamadım çünkü o portu baştan lehimlememek üretici için daha karlı gibiydi. Pratikte öyle olması lazım.
Sanıyorum ki Gigabyte için o portu lehimlememek, lehimlemekten daha karsız. Çünkü düz model ile AC modeli arasında arka I/O portundaki bu M2_WIFI portu dışında hiçbir fark yok, evet, BIOS dosyaları bile birbirine aşırı benziyor. Bundan dolayı düz model için M2_WIFI portuna giden veri yollarını kesip, o anakart için ayrı batch oluşturup üretim yapmak yerine düz modeli AC hattında üretmek ve aynı hattı iki anakart için de paylaştırmak şirket açısından daha karlı. Hatta AX modeli de aynı platformda üretilmiş olabilir, ben bu iki anakarta odaklandım sadece.

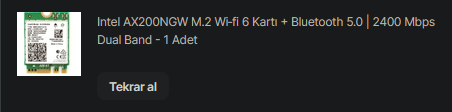

İşin sonunda bu iş bana yaradı. O portun orada süs olarak durmadığını hem anakarttaki PCB isminden (B660 DS3H AC DDR4) hem o porta giden veri yollarından, hem de iki anakartın BIOS dosyalarının neredeyse aynı olmasından az çok tahmin edebildim ve anakart için Intel AX200 ve ona uygun PCI braketi sipariş verdim.
Bu iki ürün gelince o porta network kartı takıp antenleri bağlayarak anakartın gerçekten AC mi, yoksa düz model mi olduğunu kesin biçimde anlamış olacağım.
Bu konuyu oluşturmamın nedeni hardware dünyasında çok konuşulmayan bu ufak tefek port kurnazlıklarını daha çok kitleye duyurabilmek. Özellikle şaşırdım çünkü Rusların, Çinlilerin, Hintlilerin, Amerikanların forumlarında bir tane bile konu bulamadım bunun hakkında. En azından yurt dışından birisi görse kafi.
İlginç bir şey, özellikle sizin @BerkayZ87 , @The Man From Earth yorumlarınızı merak ediyorum. Kartın sorunsuz çalışacağını düşünüyorum ben.
