RGB aydınlatmanın kablo bağlantısı nasıl yapılır?

LiteraryCrawL dedi:

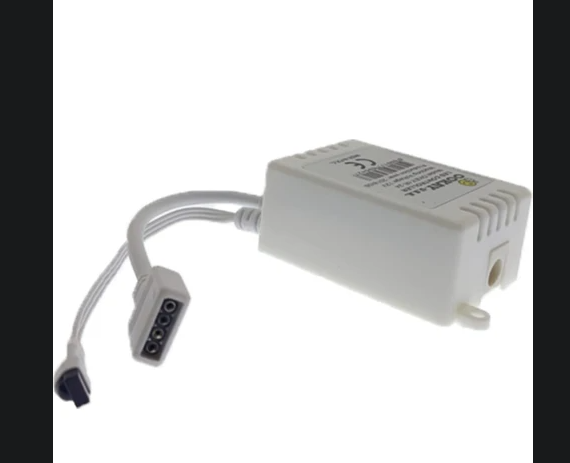

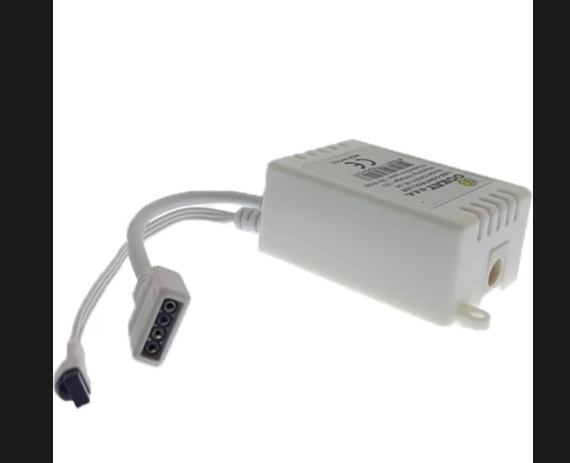

Selam, elimde bir RGB aydınlatma mevcut ama kablolaması yapılmamış. Elimde 4 adet olan RGB kablosu ve DC adaptörü mevcut. Hiçbir ek ürün kullanmadan çalıştırabilir miyim? Ya da görseldeki üründen alsam bağlantıyı yapabilir miyim? Yapabilirsem 4 pinli yere 4 kabloyu nasıl bağlayacağım?

Eki Görüntüle 190751

Genişletmek için tıkla...

Küçültmek için tıkla...

4 pinli RGB genelde soldan sağa 12v g r b diye ayrılır ama üretici firmaya göre çok düşük ihtimalle değişebilen bir durum. Multimetrende voltaj metre varsa direk 12v ayarlayıp tek tek renklere toprak verip doğru sıralayışı bulabilirsin. Arduino varsa ekstra güçle kontrol edebilir ama tek başına yetmez. Bu attığın ürün standart Rainbow kablolara uygun yani bu da işe yarar.
