Merhaba,
"FTTH altyapıda SFP-GPON ile internete nasıl erişilir?" konusu ile alakalı olarak SFP ONU cihazına ve router'a aynı anda sürekli olarak erişim yöntemini paylaşacağım. Konu için @Majdev'e teşekkür ederim.
SFP ONU fiber optik dönüştürücüye(fiber optic Media converter) takılı ve dönüştürücü çıkışı ISP router'ına bağlı olduğu durumlarda SFP ONU ya direkt olarak erişilememekteydi. Bu sorunu yeni interface oluşturarak çözeceğiz.
Yöntem:

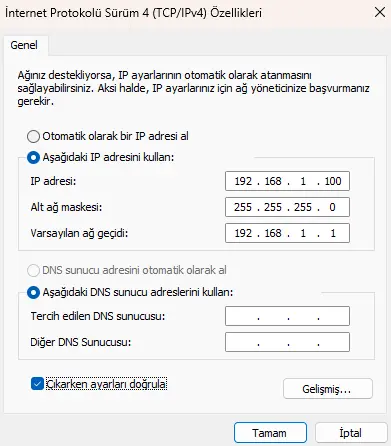

1. SFP ONU dönüştürücüye takılı iken dönüştürücünün Ethernet portu PC'ye bağlı iken PC IP yapılandırılması aşağıdaki gibi yapılandırılır.
Benim kullandığım SFP ONU arayüz adresi 192.168.1.10, siz cihazın IP bloğuna göre PC'ye uygun IP bloğundan IP vermelisiniz.(Varsayılan ağ geçidi yazmanıza gerek yok)

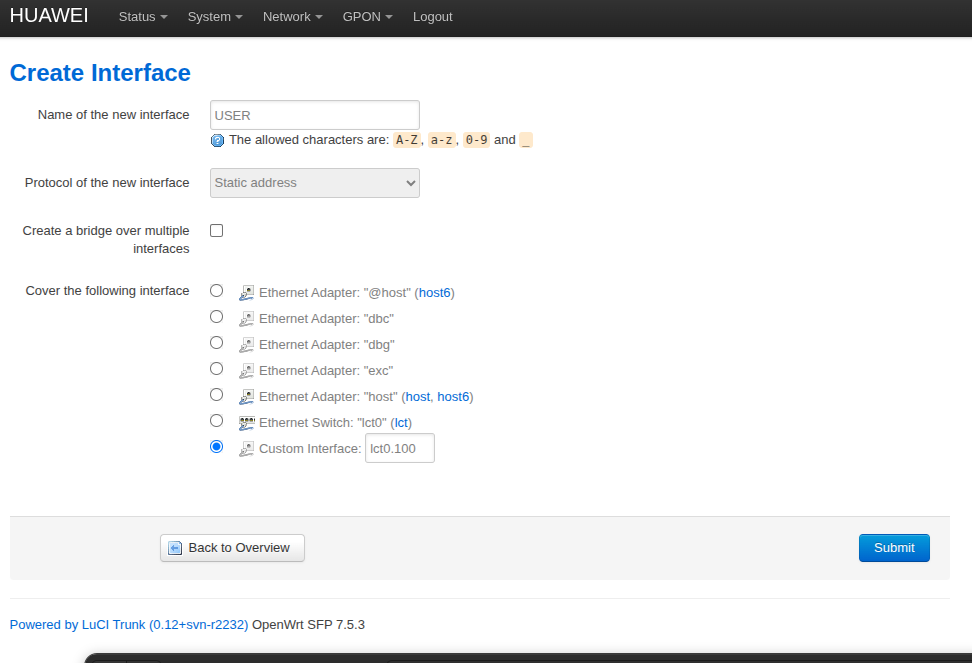

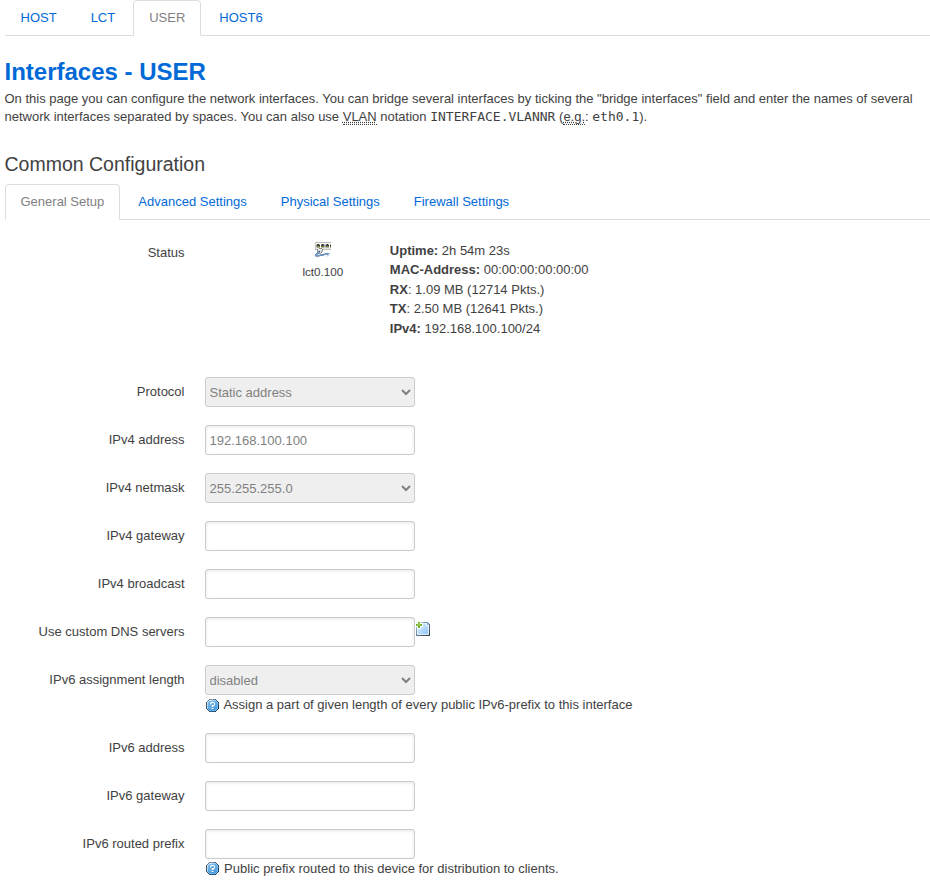

2. Arayüzden Network > İnterfaces e girilir ve "Add New İnterface"den aşağıdaki gibi yeni bir USER adında VLAN oluşturulur.
VLAN oluşturmak için Custom interface kısmından lct0.100 adında lct0 interface ine VLAN 100 açılarak Protocol "Static Address" seçilir.
Submit e tıklandığında IPv4 adresi olarak 192.168. 100.100 ve netmask 255.255.255.0 girilebilir. (Ağınızda size uygun olan subnet ve IP'yi de girebilirsiniz.)
Firewall Settings kısmından firewall zone "LAN" seçilmelidir.

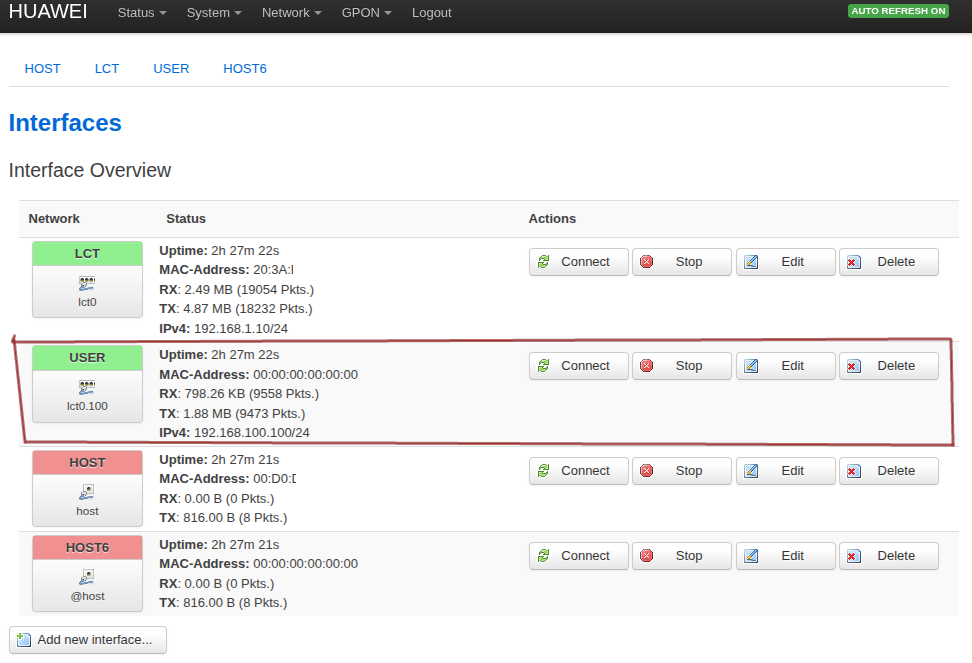

Sonuç olarak router üzerinden erişim sağlayabilmek için oluşturduğumuz USER VLAN'ı aşağıdaki gibi görünecektir.
4. ISP routerinin yapılandırılması.
SFP ONU üzerinde oluşturduğumuz VLAN'ı ISP router üzerinden karşılamalıyız. Benim kullandığım router H3600P V9.0 gerekli yapılandırma buna göre yapılacak olup mantık Keenetic gibi routerlarda da aynıdır. Önemli olan ONU da oluşturduğumuz VLAN'ı ISP router'da karşılayıp aynı IP bloğundan IP verip erişimi sağlamaktır.

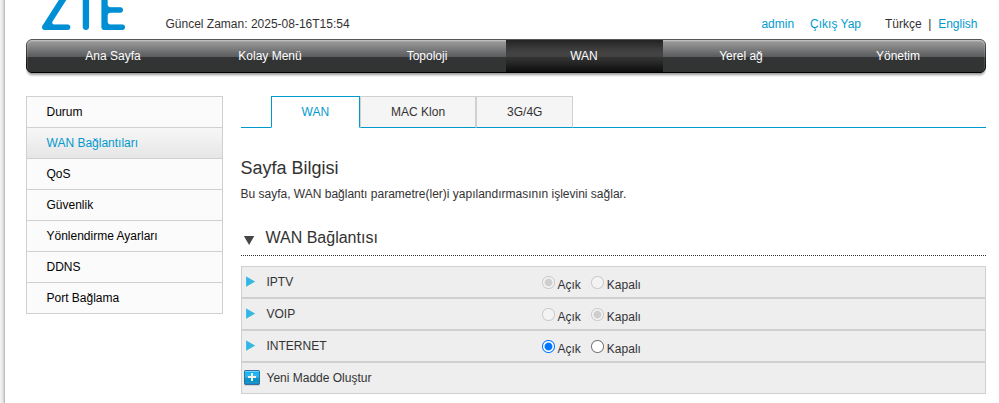

WAN > WAN Bağlantıları > "Yeni Madde Oluştur" butonuna tıklanarak yeni bir WAN bağlantısı oluşturma ekranına gelinir.

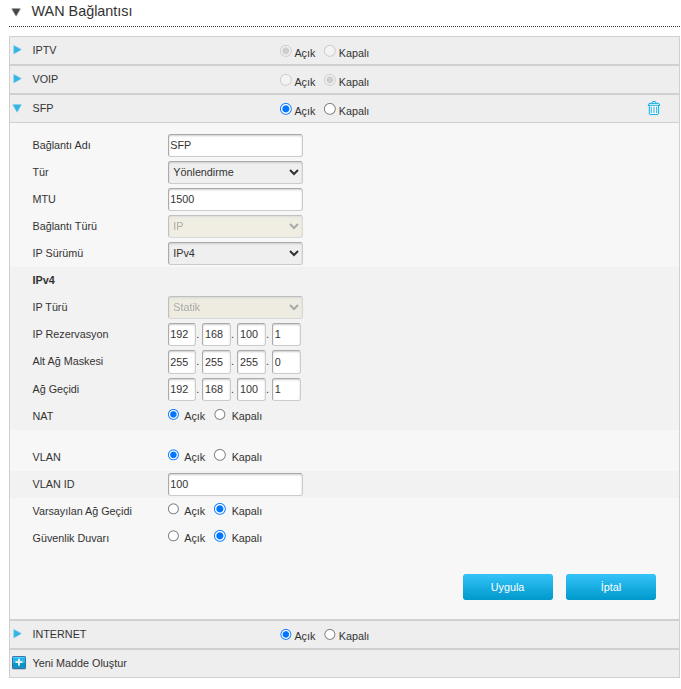

Bağlantı adı SFP Bağlantı Türü: IP.
IP Rezervasyon: 192.168. 100.1
NAT açık.
VLAN 100.
Varsayılan ağ geçidi kapalı.
Güvenlik duvarı kapalı.
Uygula butonuna tıklanarak SFP ONU ile Router VLAN ile konuşturuldu ve 192.168. 100.100 - 192.168. 100.1 IPleri ile haberleştirilmiş oldu. Lokalden erişilmeye çalışıldığında router üzerinden SFP ONU ya erişim açılmış oldu. Keenetic gibi diğer routerlarda da mantık aynıdır. Sorularınız olursa yazabilirsiniz.
"FTTH altyapıda SFP-GPON ile internete nasıl erişilir?" konusu ile alakalı olarak SFP ONU cihazına ve router'a aynı anda sürekli olarak erişim yöntemini paylaşacağım. Konu için @Majdev'e teşekkür ederim.
SFP ONU fiber optik dönüştürücüye(fiber optic Media converter) takılı ve dönüştürücü çıkışı ISP router'ına bağlı olduğu durumlarda SFP ONU ya direkt olarak erişilememekteydi. Bu sorunu yeni interface oluşturarak çözeceğiz.
Yöntem:
1. SFP ONU dönüştürücüye takılı iken dönüştürücünün Ethernet portu PC'ye bağlı iken PC IP yapılandırılması aşağıdaki gibi yapılandırılır.
Benim kullandığım SFP ONU arayüz adresi 192.168.1.10, siz cihazın IP bloğuna göre PC'ye uygun IP bloğundan IP vermelisiniz.(Varsayılan ağ geçidi yazmanıza gerek yok)
2. Arayüzden Network > İnterfaces e girilir ve "Add New İnterface"den aşağıdaki gibi yeni bir USER adında VLAN oluşturulur.
VLAN oluşturmak için Custom interface kısmından lct0.100 adında lct0 interface ine VLAN 100 açılarak Protocol "Static Address" seçilir.
Submit e tıklandığında IPv4 adresi olarak 192.168. 100.100 ve netmask 255.255.255.0 girilebilir. (Ağınızda size uygun olan subnet ve IP'yi de girebilirsiniz.)
Firewall Settings kısmından firewall zone "LAN" seçilmelidir.
Sonuç olarak router üzerinden erişim sağlayabilmek için oluşturduğumuz USER VLAN'ı aşağıdaki gibi görünecektir.
4. ISP routerinin yapılandırılması.
SFP ONU üzerinde oluşturduğumuz VLAN'ı ISP router üzerinden karşılamalıyız. Benim kullandığım router H3600P V9.0 gerekli yapılandırma buna göre yapılacak olup mantık Keenetic gibi routerlarda da aynıdır. Önemli olan ONU da oluşturduğumuz VLAN'ı ISP router'da karşılayıp aynı IP bloğundan IP verip erişimi sağlamaktır.
WAN > WAN Bağlantıları > "Yeni Madde Oluştur" butonuna tıklanarak yeni bir WAN bağlantısı oluşturma ekranına gelinir.
Bağlantı adı SFP Bağlantı Türü: IP.
IP Rezervasyon: 192.168. 100.1
NAT açık.
VLAN 100.
Varsayılan ağ geçidi kapalı.
Güvenlik duvarı kapalı.
Uygula butonuna tıklanarak SFP ONU ile Router VLAN ile konuşturuldu ve 192.168. 100.100 - 192.168. 100.1 IPleri ile haberleştirilmiş oldu. Lokalden erişilmeye çalışıldığında router üzerinden SFP ONU ya erişim açılmış oldu. Keenetic gibi diğer routerlarda da mantık aynıdır. Sorularınız olursa yazabilirsiniz.
Son düzenleyen: Moderatör:
