Selamlar,
Elinizde kaliteli olduğunu düşündüğünüz bir hoparlör var ve bunu gerek bilgisayarınızda, gerekse diğer geliştirme kartlarıyla değerlendirmek istiyorsunuz lakin ne yapacağınızı bilmiyor musunuz? Haydi bunu nasıl değerlendireceğimize değinelim.
Şimdiden bu projenin geliştirme kartı mantığında, yani lehimlenebilir, test edilebilir ve başka projelere entegre edilebilir şekilde ele alacağımızı belirtmek isterim.
Gerekli malzemeler;
Opsiyonel olarak ama yine de önerdiğim bazı malzemeler;
Şimdi önce kartı bir yakından tanıyalım.
Ses girişi;
Ses çıkışı;
Hoparlör çıkışlarını doğrudan şaseye bağlamayın.
Notlar:
Potansiyometreyi doğrudan güç kaynağına bağlamanızı hiç önermem, AUX'a bağlayın. İdeal 12V değeridir, 18V'a kadar rahatça çıkabilirsiniz. Sonrasında risk almaya başlarsınız. AUX toprağını mutlaka bağlayın, şarkıların sadece enstruman sesi gelirse bilin ki ya AUX kablosu bozuktur, ya da lehimleme işini iyi yapmamışsınızdır.
Benden bu kadar. Olur da bir şey eklemek veya sormak isterseniz, altta buluşalım. Şimdiden kolay gelsin!
Elinizde kaliteli olduğunu düşündüğünüz bir hoparlör var ve bunu gerek bilgisayarınızda, gerekse diğer geliştirme kartlarıyla değerlendirmek istiyorsunuz lakin ne yapacağınızı bilmiyor musunuz? Haydi bunu nasıl değerlendireceğimize değinelim.
Şimdiden bu projenin geliştirme kartı mantığında, yani lehimlenebilir, test edilebilir ve başka projelere entegre edilebilir şekilde ele alacağımızı belirtmek isterim.
Gerekli malzemeler;
| Malzeme | Açıklama |
|---|---|
| TPA3110 Amplifikatör Modülü | Hazır amplifikatör geliştirme kartı |
| 12 V / 3–5 A DC Adaptör | Güç kaynağı, 12V modem adaptörü giriş seviye için yeterlidir. |
| 2× Hoparlör (4–8 Ω) | Stereo çıkış, Mono da kullanılabilir. En yüksek verim için Stereo, çift çıkış öneridir. |
| Ses Kaynağı | Telefon, PC, tablet, STM32 /DAC out, ESP32, dahili DAC vb. |
| 3.5 mm Jack veya RCA Soket, AUX kablosu | Ses girişi için. |
| Kablo & Lehim | Bağlantılar için. |
Opsiyonel olarak ama yine de önerdiğim bazı malzemeler;
| Malzeme | Ne işe yarar |
|---|---|
| Potansiyometre (10k–50k) | Ses seviyesi kontrolü |
| Anahtar (On/Off) | Güç kontrolü |
| Soğutucu Fan (küçük) | Uzun süreli kullanım. Kapalı kutularda özellikle. |
| Kondansatör (470–2200 µF) | Besleme filtreleme, net ses. |
| Metal muhafaza | Gürültü ve EMI azaltma. |

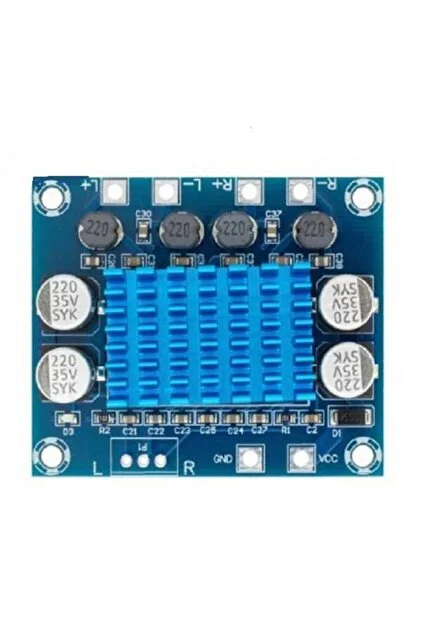

Şimdi önce kartı bir yakından tanıyalım.
Ses girişi;
| Pin | Açıklama |
|---|---|
| IN_L (L ve R yazan dikdörtgendeki sol kanal.) | Sol kanal |
| IN_R (L ve R yazan dikdörtgendeki sağ kanal.) | Sağ kanal |
| GND | Ses toprağı |
Ses çıkışı;
| Çıkış | Bağlantı |
|---|---|
| L+ / L− | Sol hoparlör |
| R+ / R− | Sağ hoparlör |
Hoparlör çıkışlarını doğrudan şaseye bağlamayın.
Güç
| Pin | Bağlantı |
|---|---|
| VCC / VIN | +12 V DC |
| GND | Adaptör GND |
Geliştirme Fikirleri
- Arduino ile mute / standby kontrolü
- Bluetooth modül (XY-BT, CSR8635)
- Subwoofer için mono bridge kullanım
- Harici DAC ekleme
- Kutu içi EMI iyileştirme
- Dandik BT hoparlörlerinin kartına ek olarak uygulanabilir.
Evet, TPA3110 da bir geliştirme kartıdır ancak ESP, Uno gibi doğrudan yazılımsal olarak değil de donanımsal olarak kullanılan bir geliştirme kartıdır. Yani doğrudan programlanamaz, programlanabilir geliştirme kartlarına da gerekirse belirli modifikasyonlarla bağlanılabilir.
Notlar:
Potansiyometreyi doğrudan güç kaynağına bağlamanızı hiç önermem, AUX'a bağlayın. İdeal 12V değeridir, 18V'a kadar rahatça çıkabilirsiniz. Sonrasında risk almaya başlarsınız. AUX toprağını mutlaka bağlayın, şarkıların sadece enstruman sesi gelirse bilin ki ya AUX kablosu bozuktur, ya da lehimleme işini iyi yapmamışsınızdır.
Benden bu kadar. Olur da bir şey eklemek veya sormak isterseniz, altta buluşalım. Şimdiden kolay gelsin!
