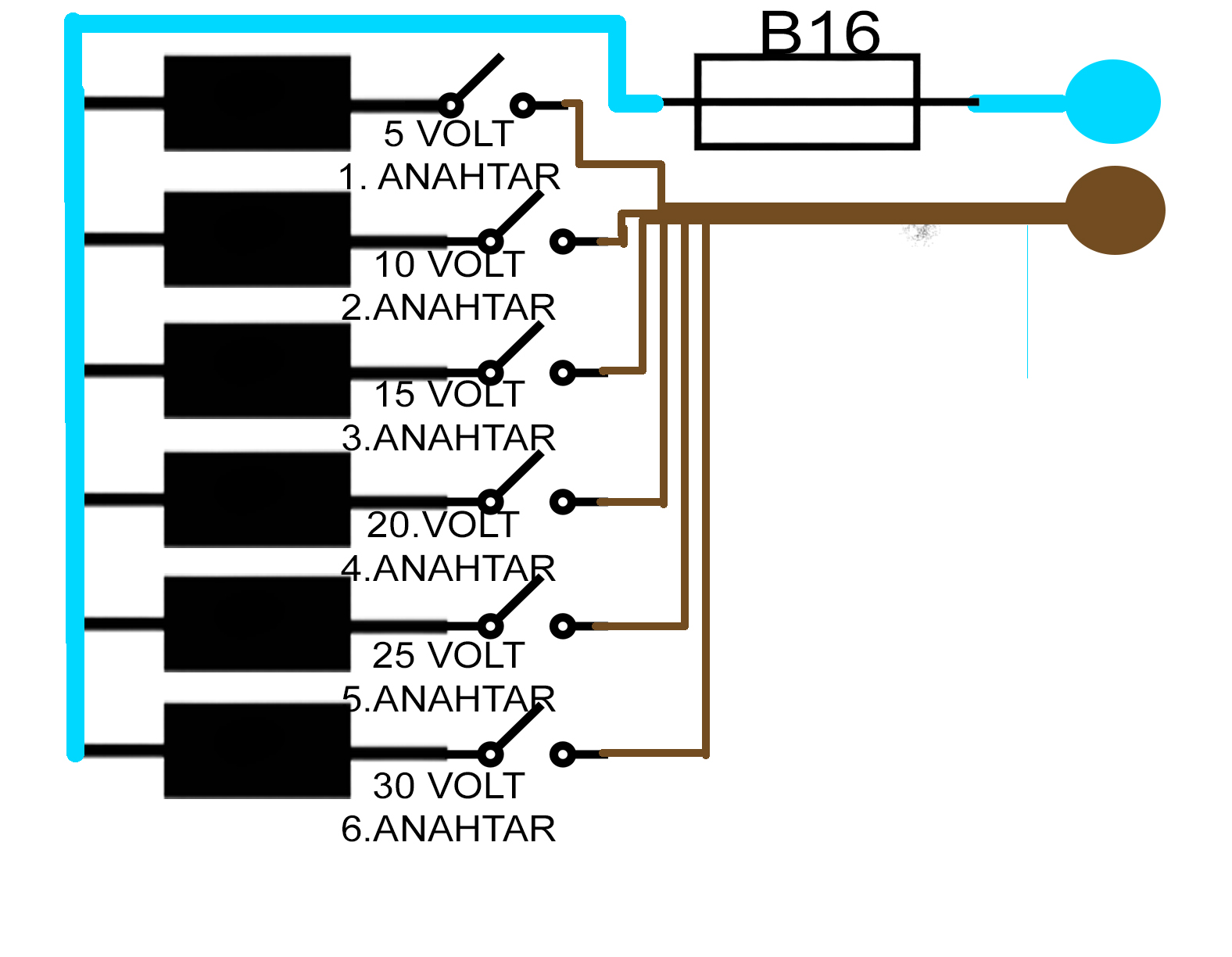

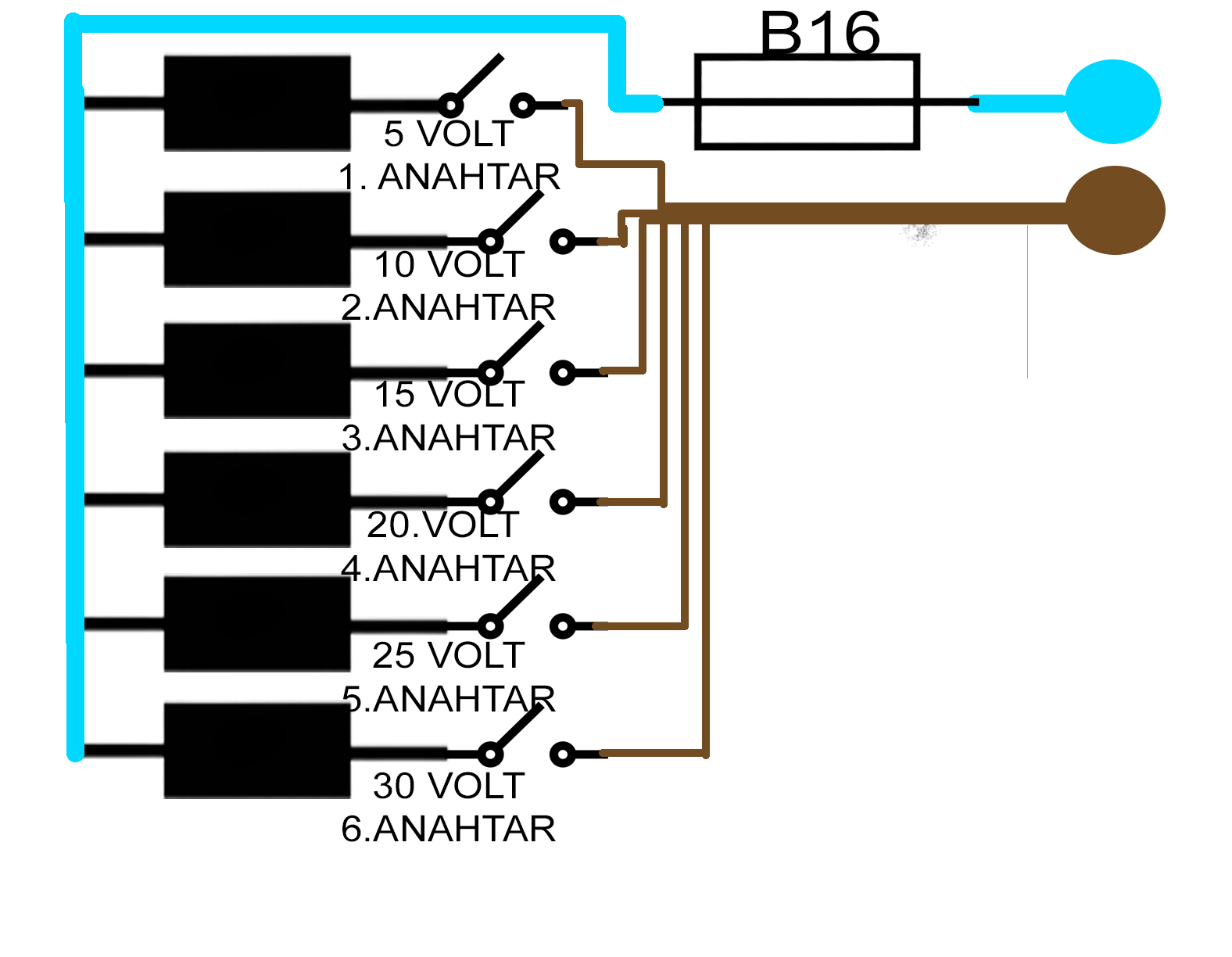

Mikrodalga trafom ile maksimum 30 Volt'a kadar çıkan, 5 volt değişen bir güç kaynağı yapmak istiyorum. Sistemi yapmadan önce şemasını çizdim.
Nötr'e sigorta koydum çünkü her faza sigorta koyamam ve kullanacağım anahtarlar 16 amperlik olacağı için yüksek amper, anahtarları anında puf eder ve yüksek voltajla beraber biraz da akım olduğu için 30 volt kısa devrede ortalık savaş alanına döner. 5 ya da 10 volt kısa devre çok kötü olmaz. O yüzden 16 amperlik sigorta koydum. Mesela 1. anahtarı açınca devrede 5 volt olacak, 1. anahtarı kapatıp 3. anahtarı açınca devrede 15 volt olacak, sistem bu şekilde işliyor. Birden fazla anahtar açık olursa faz faza kısa devre olacağını düşünüyorum.
6 bobini ise yıldız bağlayarak ortak bir nötr oluşturdum. Ve ek olarak da ortak faz ve nötr kablolarına 35 amper masa tipi köprü diyot koyup DC'ye çevirmeyi düşünüyorum. Diyotu, sigortadan sonrasına bağlayacağım. Ve yine dediğim gibi herhangi bir kısa devrede diyotuda patlatacaktır. Bu trafo çok yüksek amper verebiliyor. 30 Volt'ta 200 amper ve üzeri verebildiğini düşünüyorum çünkü 2-3 volt arası kısa devrede 800 amper veriyor. İşte bu yüzden 30 voltta çarpınca ölümcül olabileceğini düşünüyorum. Bobinleri ise 1Mm'lik emaye bobin teli ile 5 tur sarmayı düşünüyorum çünkü 5 volt değiştirmesi gerek. Sizin düşünceleriniz nelerdir? Sistem sizce nasıl çalışır?
Bu sistem için daha az amper verip daha güvenli olan lineer trafolar var ama primerleri ve sekonderleri aynı nüve üzerine oldukları için 6 bobin sarmak için sekonderi keserken yanlışlıkla primeride kesebilirim.
Görsele biraz daha baktım ve sanırım görsel oluşturmuşum. Bobinleri seri bağlamam gerekiyor galiba. Görseli bir daha oluşturup hemen göstereceğim.
Evet, daha yeni fark ettim. İlk görselde 1. anahtarı kapatıp 6. anahtarı açsam bile 5 volt olacak çünkü bobinler yıldız bağlı.

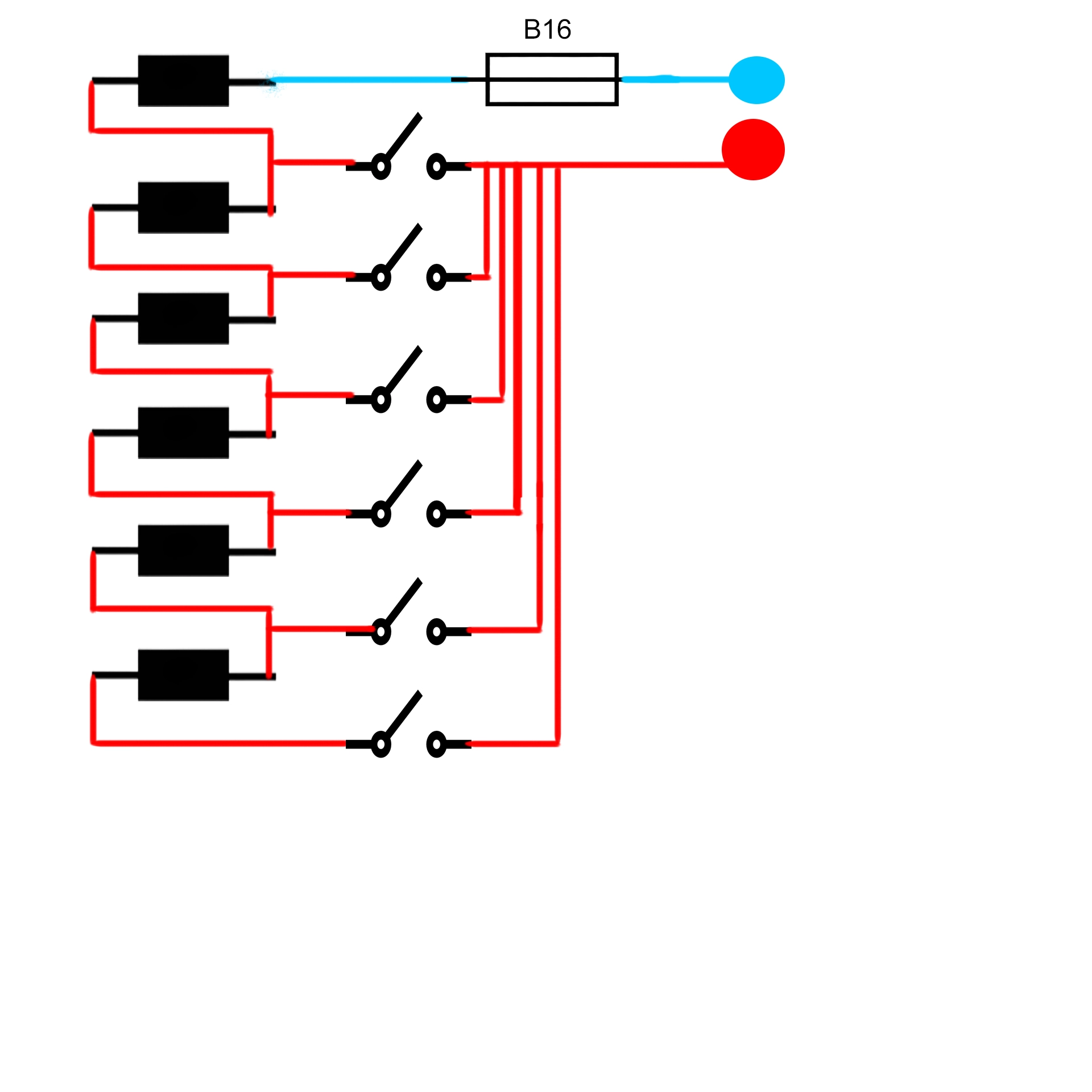

Şimdi ise bu görselin doğru olduğunu düşünüyorum.

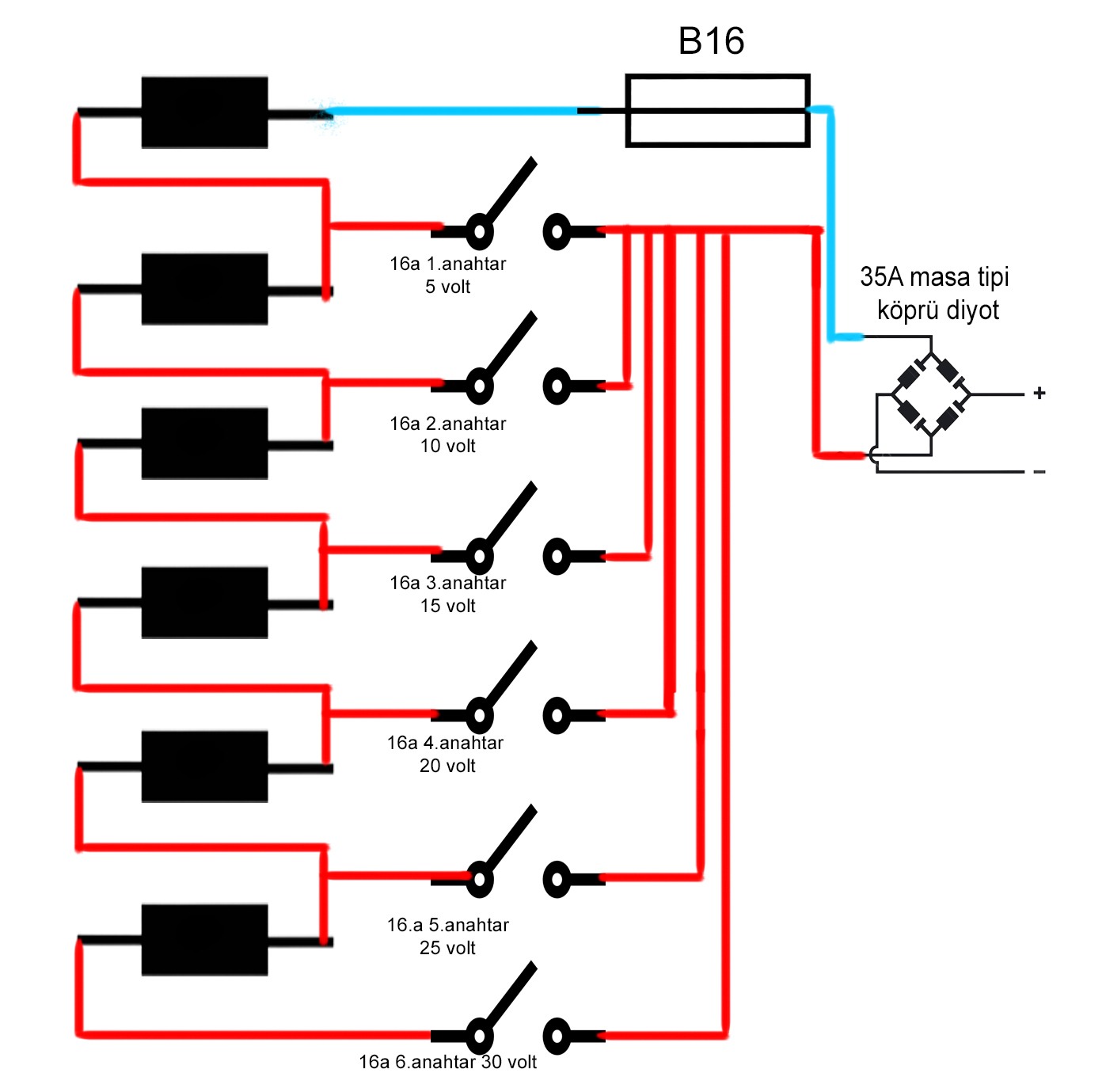

Tam olarak yapmak istediğim sistem bu.
Hatalar aklıma geldikçe geliyor, sinirim bozuluyor. Eğer birden fazla anahtar açarsam faz faza kısa devre olur ve sigorta atmaz çünkü sigorta nötr hattı üzerinde. Sigorta sadece diyotu koruyor. Diğer türlü ise her faza sigorta koymak gerekir ve buda 6 sigorta yapar. Hiç olacak iş değil. Aslında bir tane 6 kademeli monofaze pako şalter bütün işi çözebilir ama buda çok pahalı.
Nötr'e sigorta koydum çünkü her faza sigorta koyamam ve kullanacağım anahtarlar 16 amperlik olacağı için yüksek amper, anahtarları anında puf eder ve yüksek voltajla beraber biraz da akım olduğu için 30 volt kısa devrede ortalık savaş alanına döner. 5 ya da 10 volt kısa devre çok kötü olmaz. O yüzden 16 amperlik sigorta koydum. Mesela 1. anahtarı açınca devrede 5 volt olacak, 1. anahtarı kapatıp 3. anahtarı açınca devrede 15 volt olacak, sistem bu şekilde işliyor. Birden fazla anahtar açık olursa faz faza kısa devre olacağını düşünüyorum.
6 bobini ise yıldız bağlayarak ortak bir nötr oluşturdum. Ve ek olarak da ortak faz ve nötr kablolarına 35 amper masa tipi köprü diyot koyup DC'ye çevirmeyi düşünüyorum. Diyotu, sigortadan sonrasına bağlayacağım. Ve yine dediğim gibi herhangi bir kısa devrede diyotuda patlatacaktır. Bu trafo çok yüksek amper verebiliyor. 30 Volt'ta 200 amper ve üzeri verebildiğini düşünüyorum çünkü 2-3 volt arası kısa devrede 800 amper veriyor. İşte bu yüzden 30 voltta çarpınca ölümcül olabileceğini düşünüyorum. Bobinleri ise 1Mm'lik emaye bobin teli ile 5 tur sarmayı düşünüyorum çünkü 5 volt değiştirmesi gerek. Sizin düşünceleriniz nelerdir? Sistem sizce nasıl çalışır?
Bu sistem için daha az amper verip daha güvenli olan lineer trafolar var ama primerleri ve sekonderleri aynı nüve üzerine oldukları için 6 bobin sarmak için sekonderi keserken yanlışlıkla primeride kesebilirim.
Görsele biraz daha baktım ve sanırım görsel oluşturmuşum. Bobinleri seri bağlamam gerekiyor galiba. Görseli bir daha oluşturup hemen göstereceğim.
Evet, daha yeni fark ettim. İlk görselde 1. anahtarı kapatıp 6. anahtarı açsam bile 5 volt olacak çünkü bobinler yıldız bağlı.

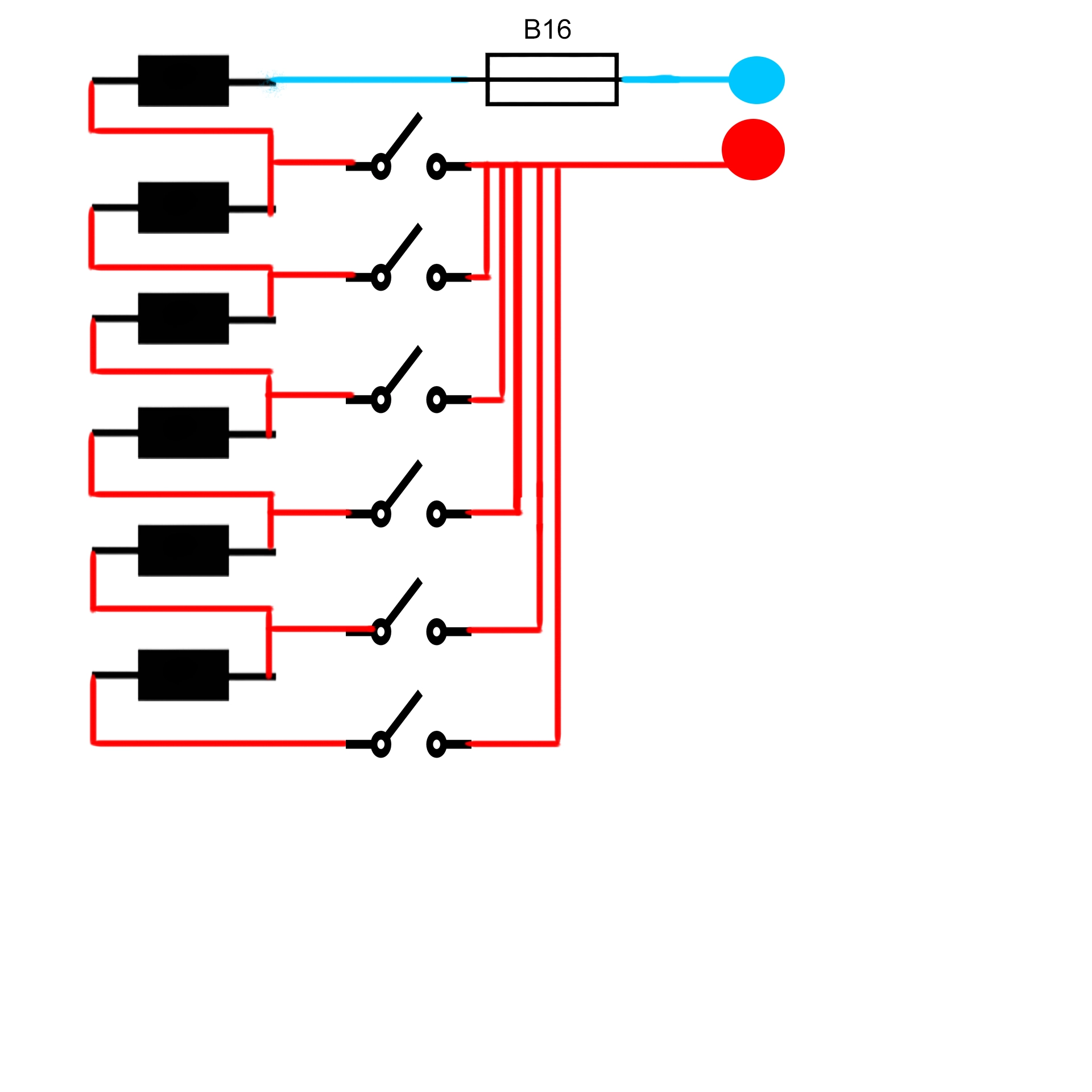

Şimdi ise bu görselin doğru olduğunu düşünüyorum.

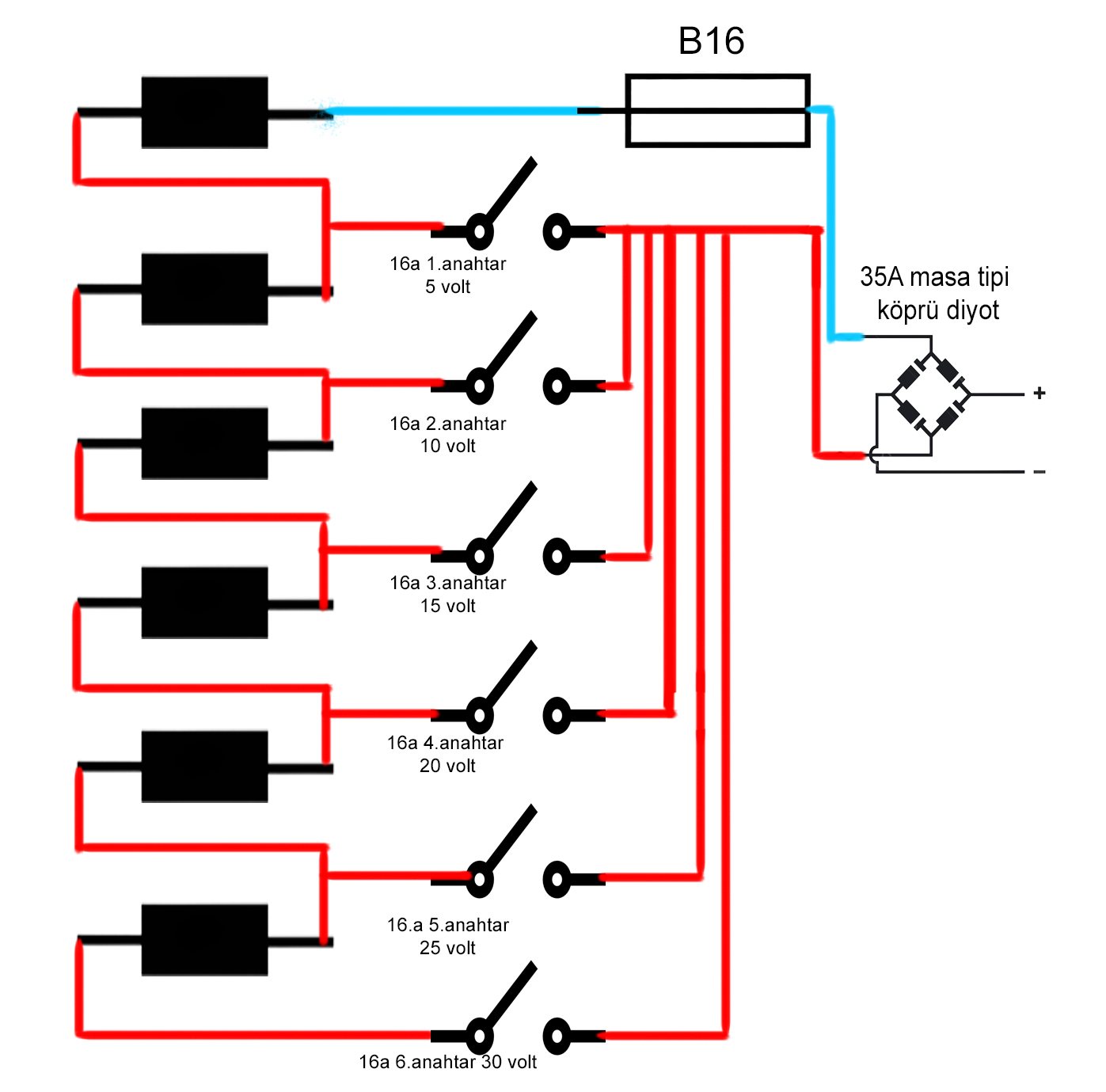

Tam olarak yapmak istediğim sistem bu.
Hatalar aklıma geldikçe geliyor, sinirim bozuluyor. Eğer birden fazla anahtar açarsam faz faza kısa devre olur ve sigorta atmaz çünkü sigorta nötr hattı üzerinde. Sigorta sadece diyotu koruyor. Diğer türlü ise her faza sigorta koymak gerekir ve buda 6 sigorta yapar. Hiç olacak iş değil. Aslında bir tane 6 kademeli monofaze pako şalter bütün işi çözebilir ama buda çok pahalı.
