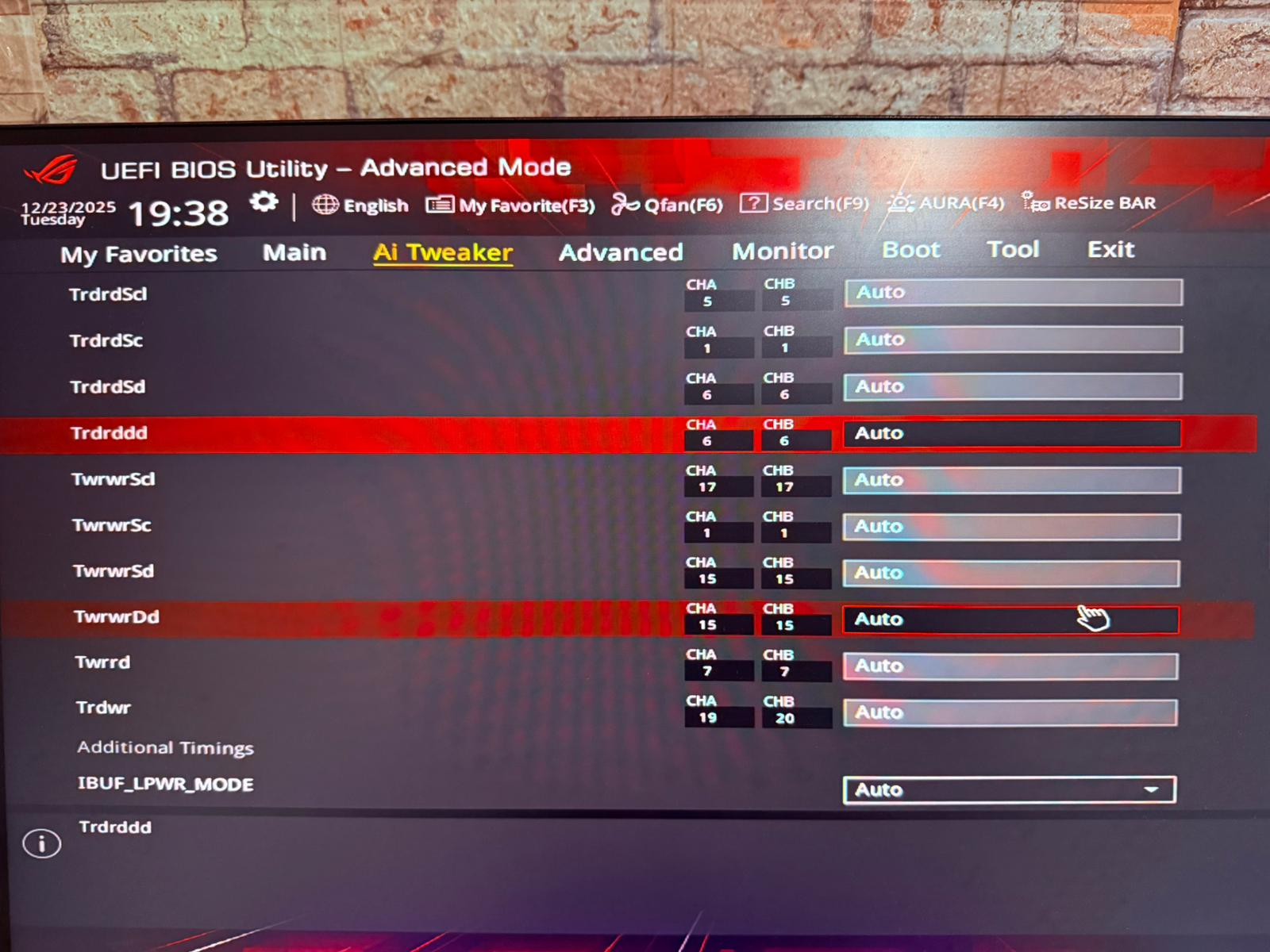

Bazı Timing'leri açamıyor olabilir. A-Die bile olsa bu mümkün, ya da ekstra voltaj istediği oluyor. Deneme yanılma yapmadan kimse bilemez. Kit bazında mı bellek kontrolcü bazında mı, onu senin çözmen lazım.
Eki Görüntüle 212635

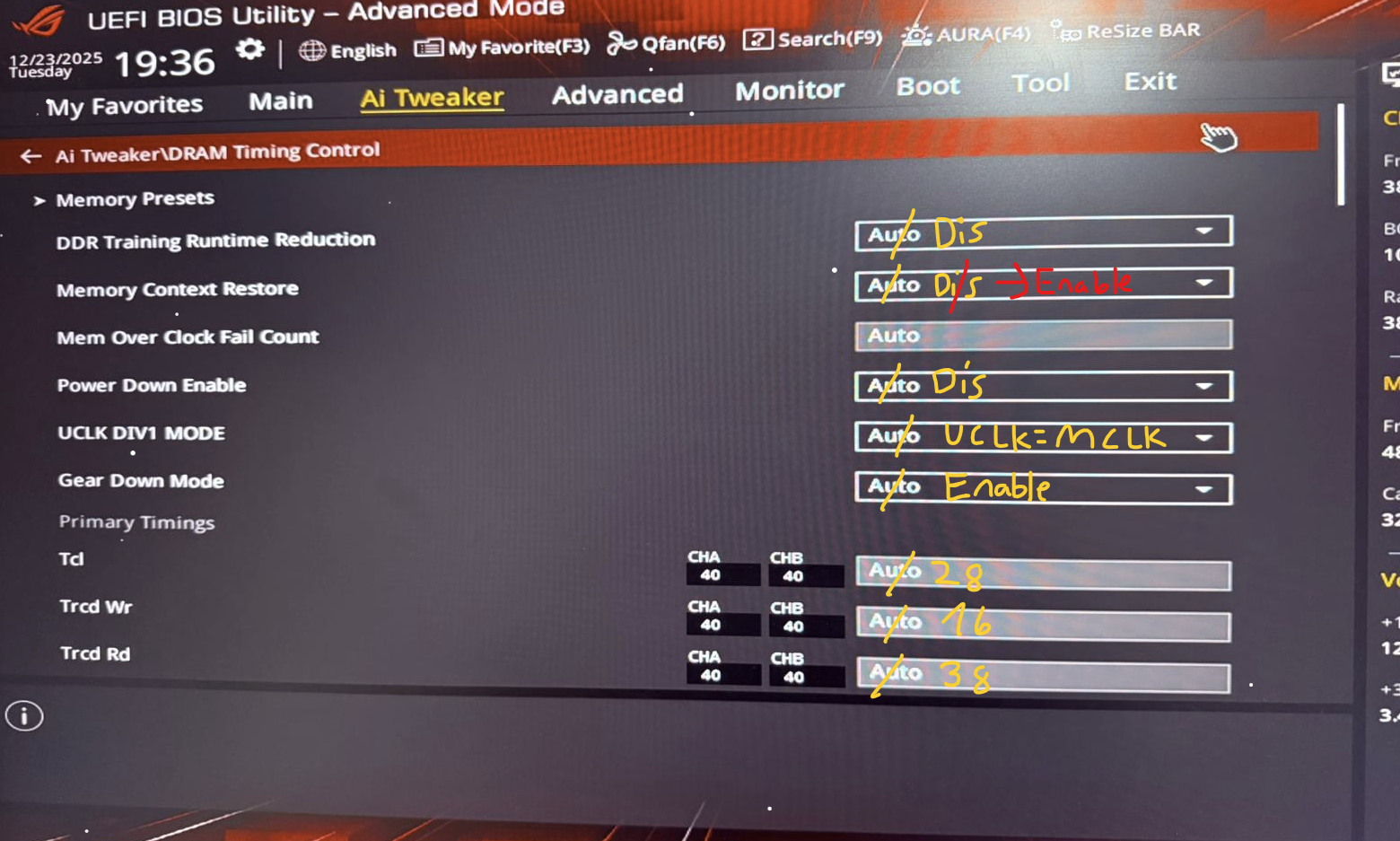

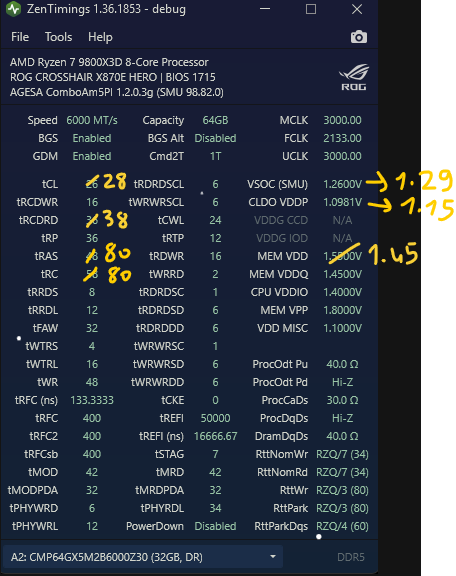

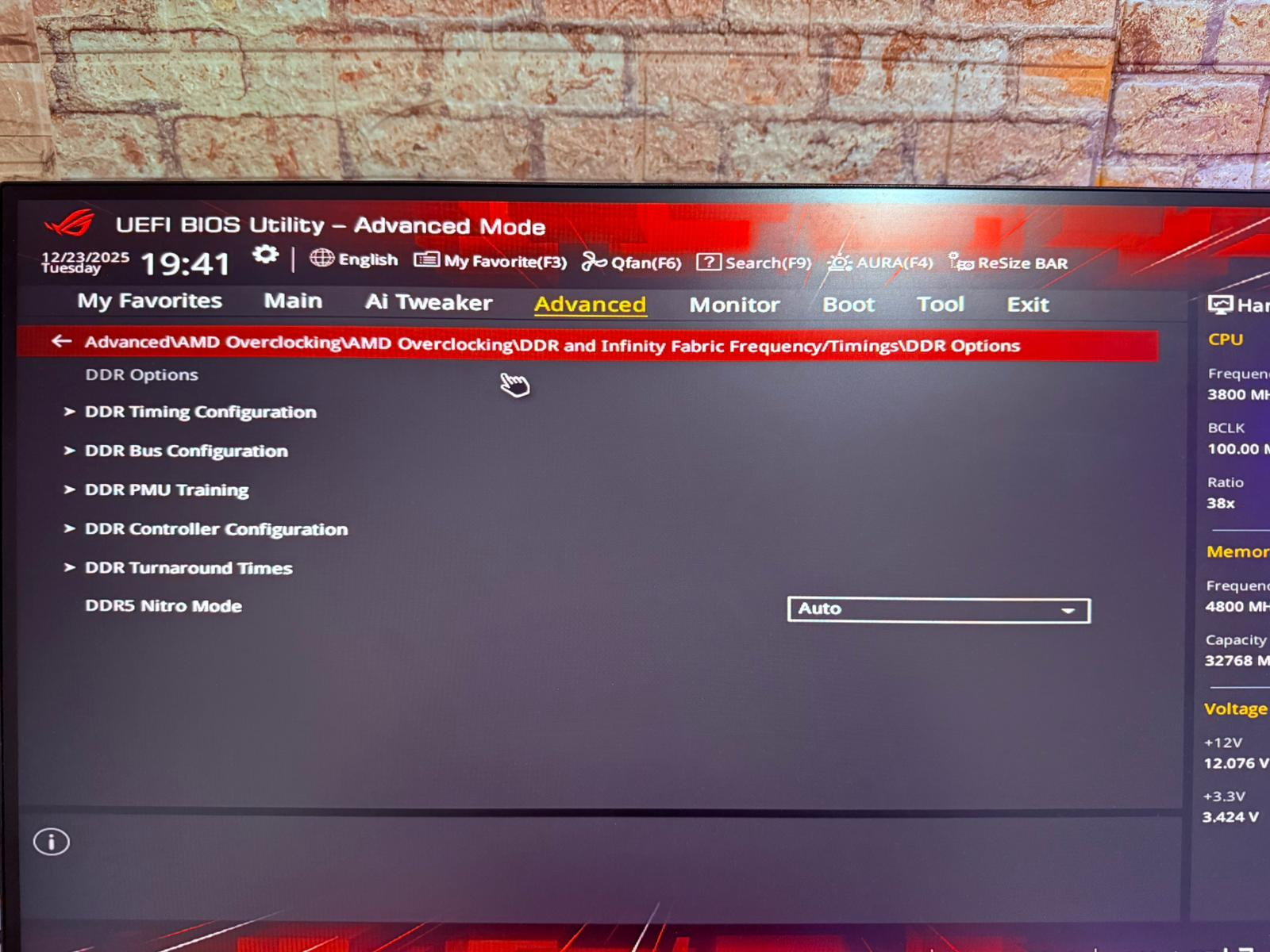

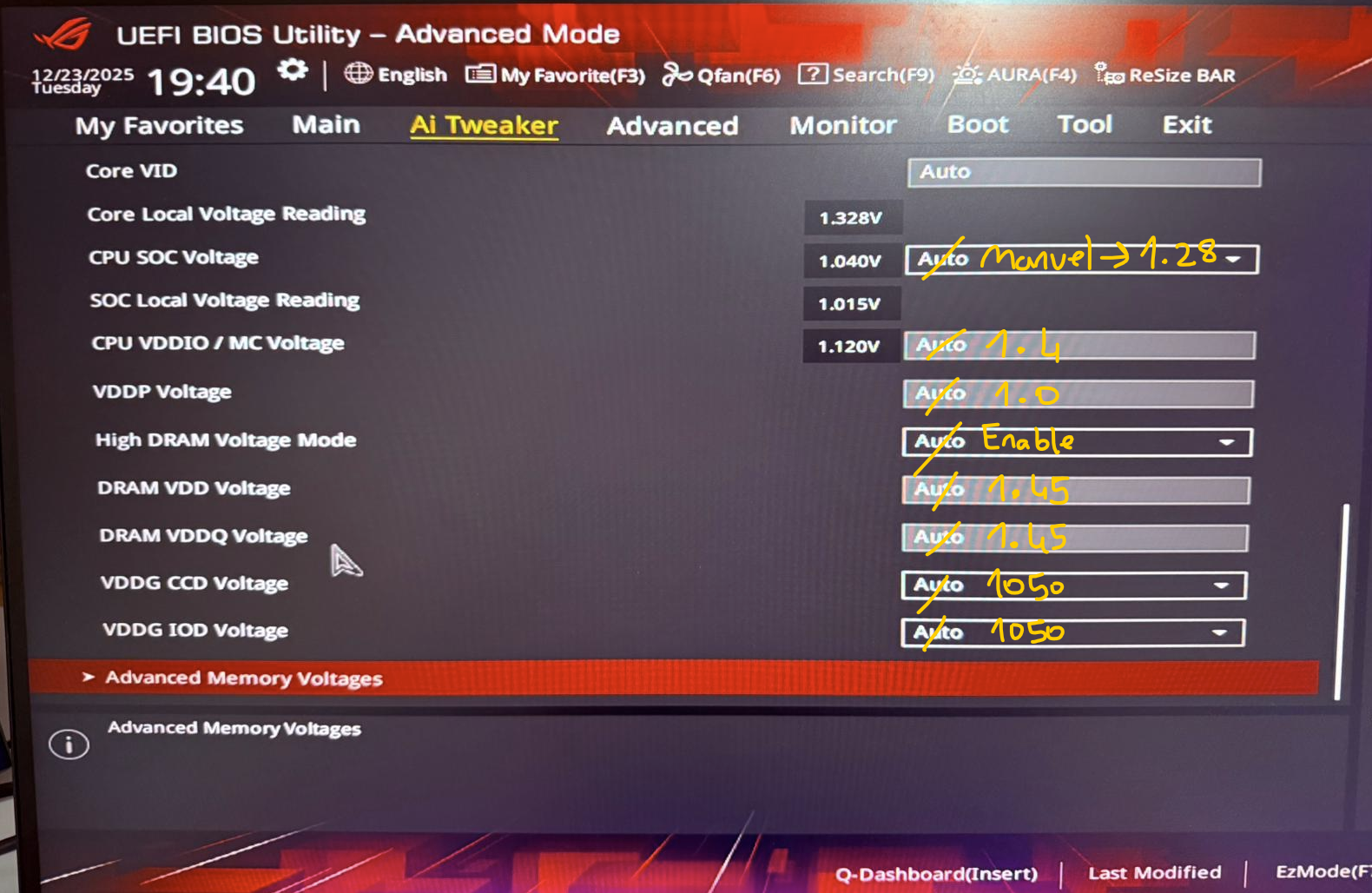

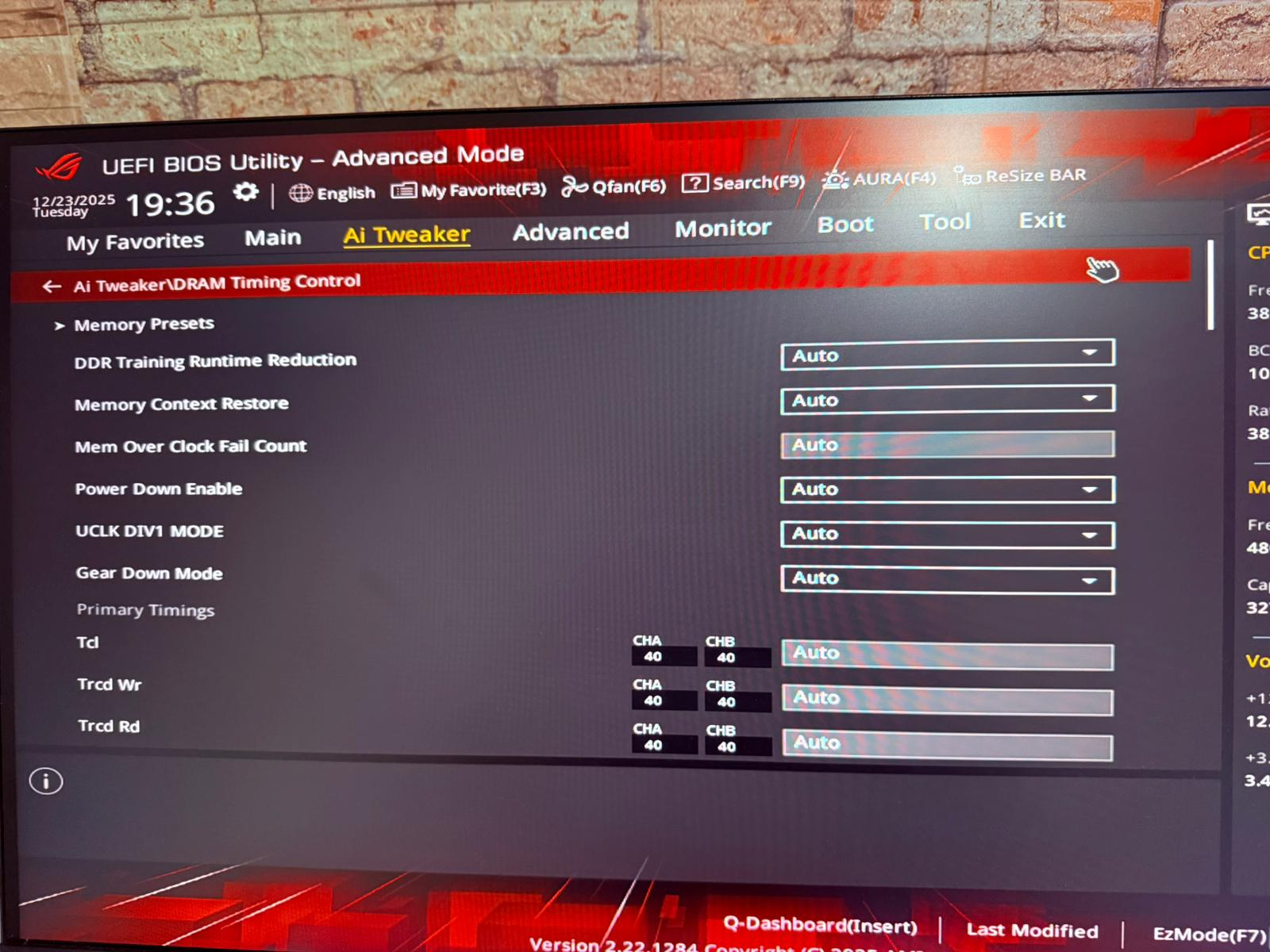

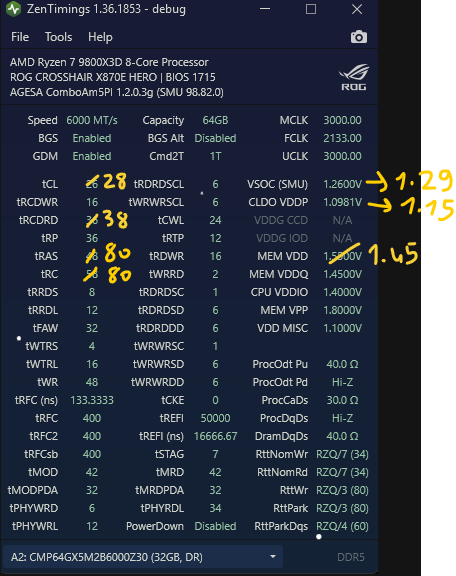

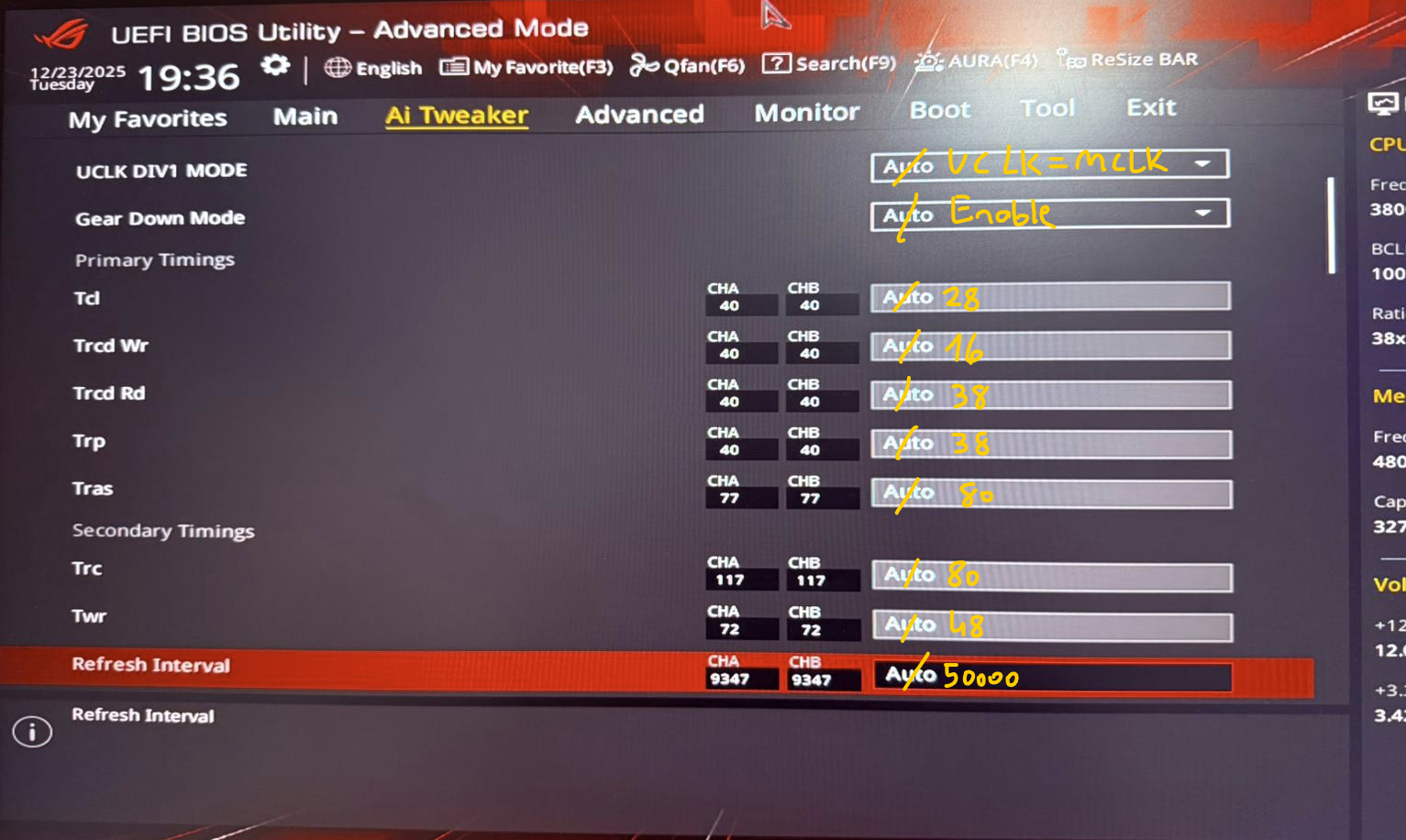

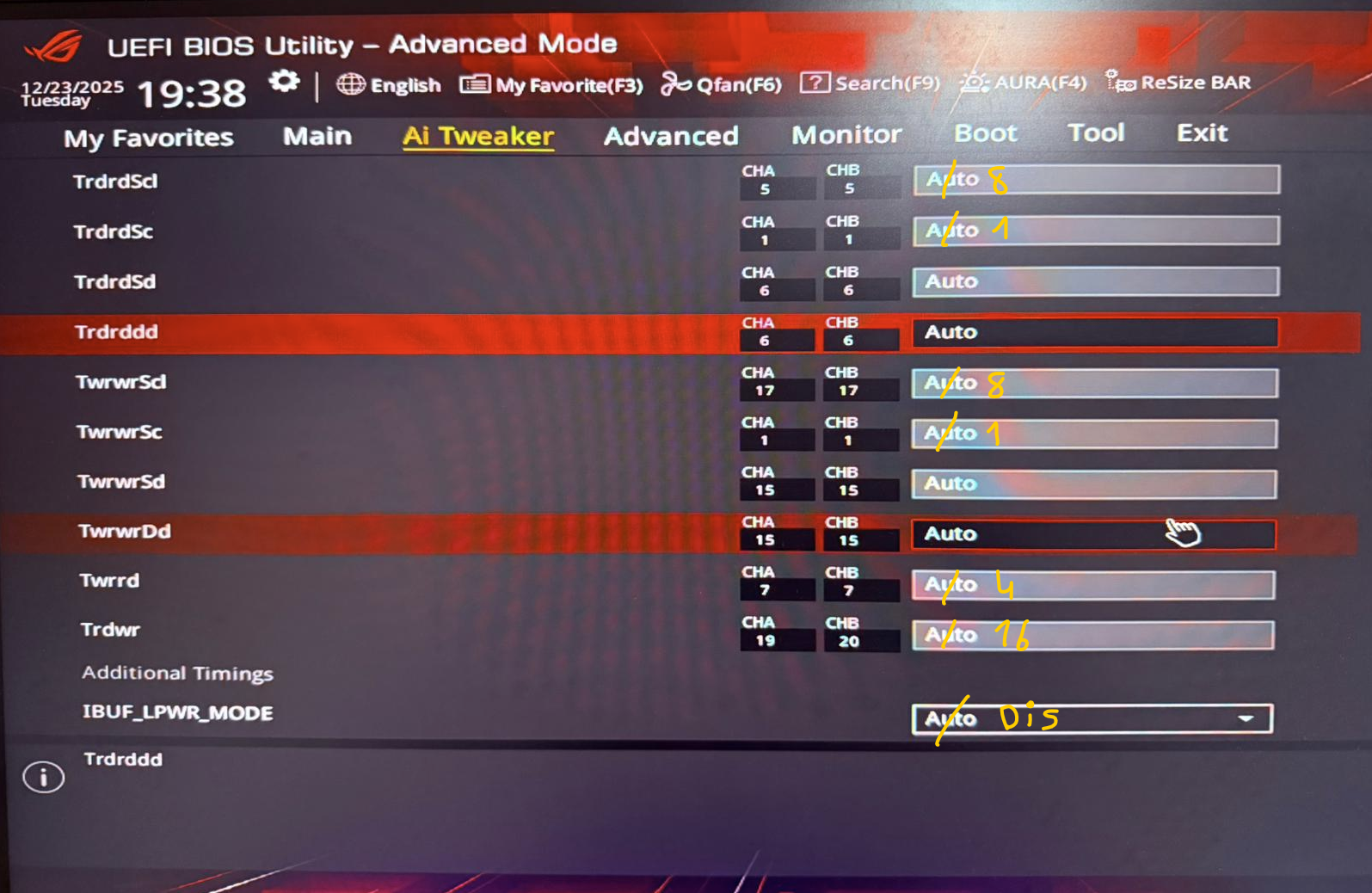

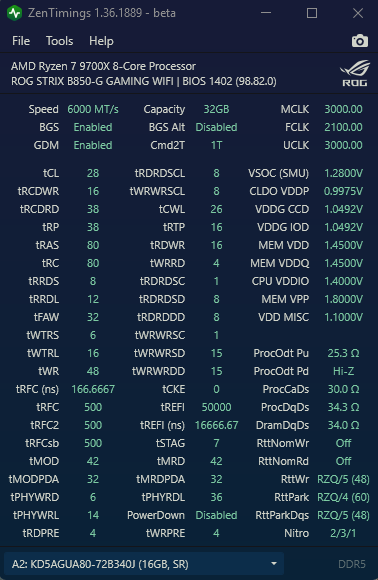

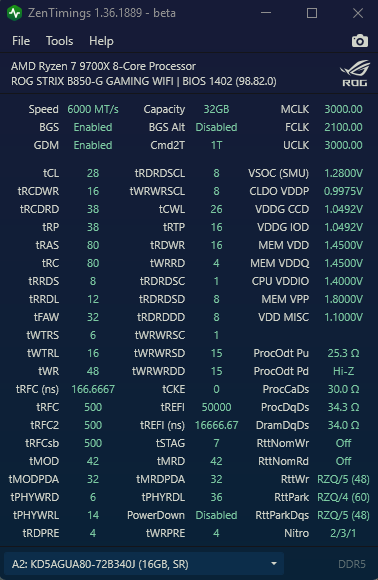

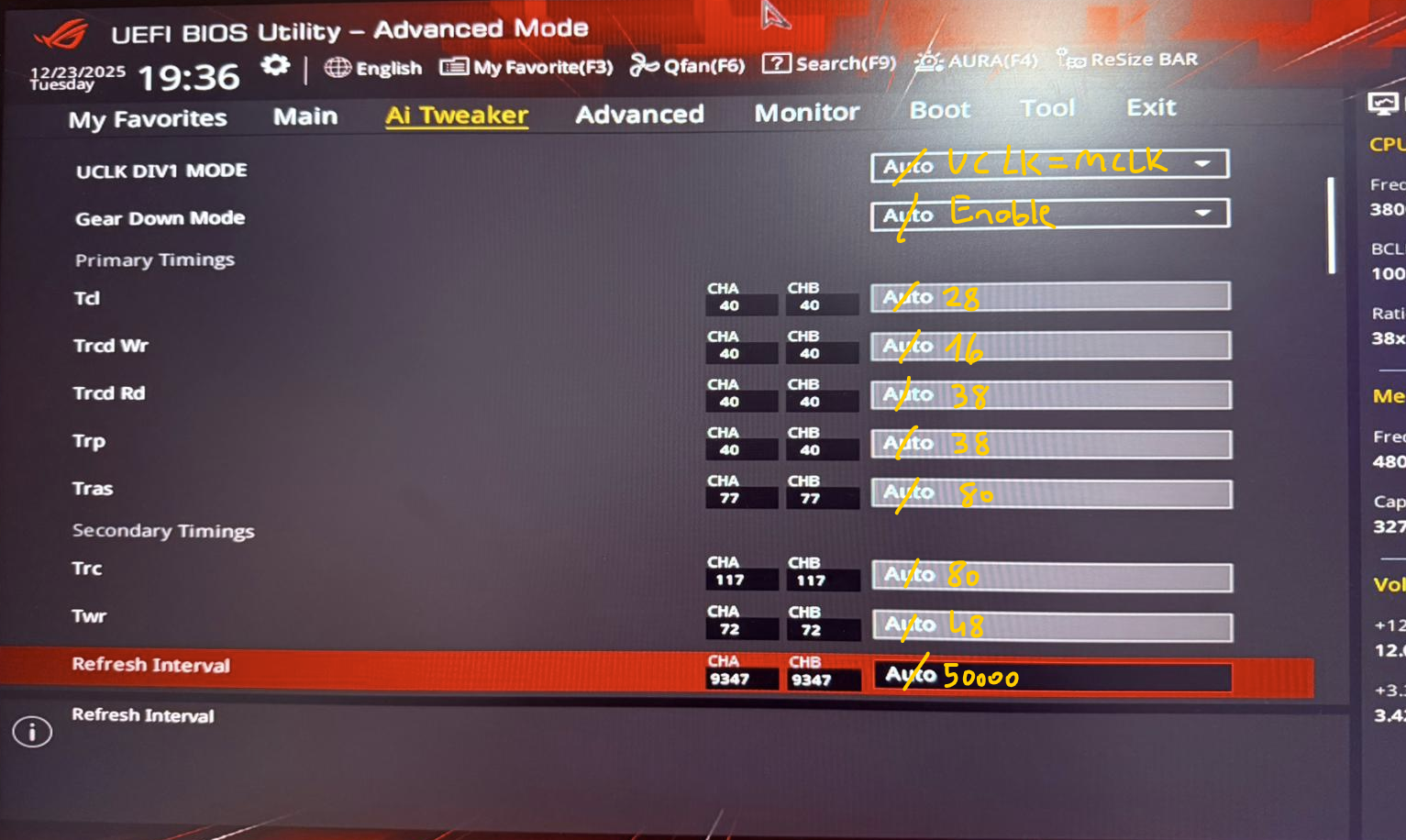

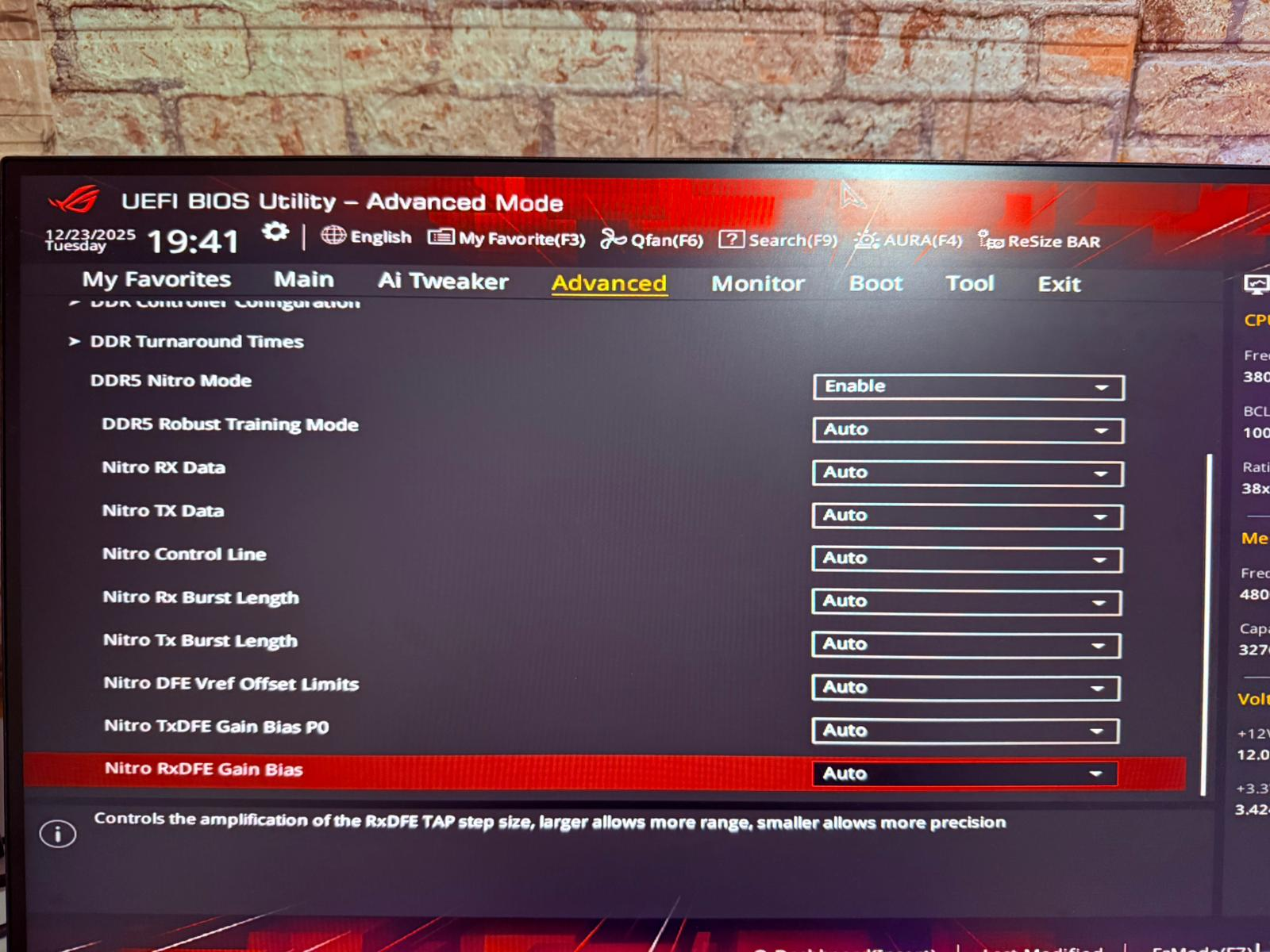

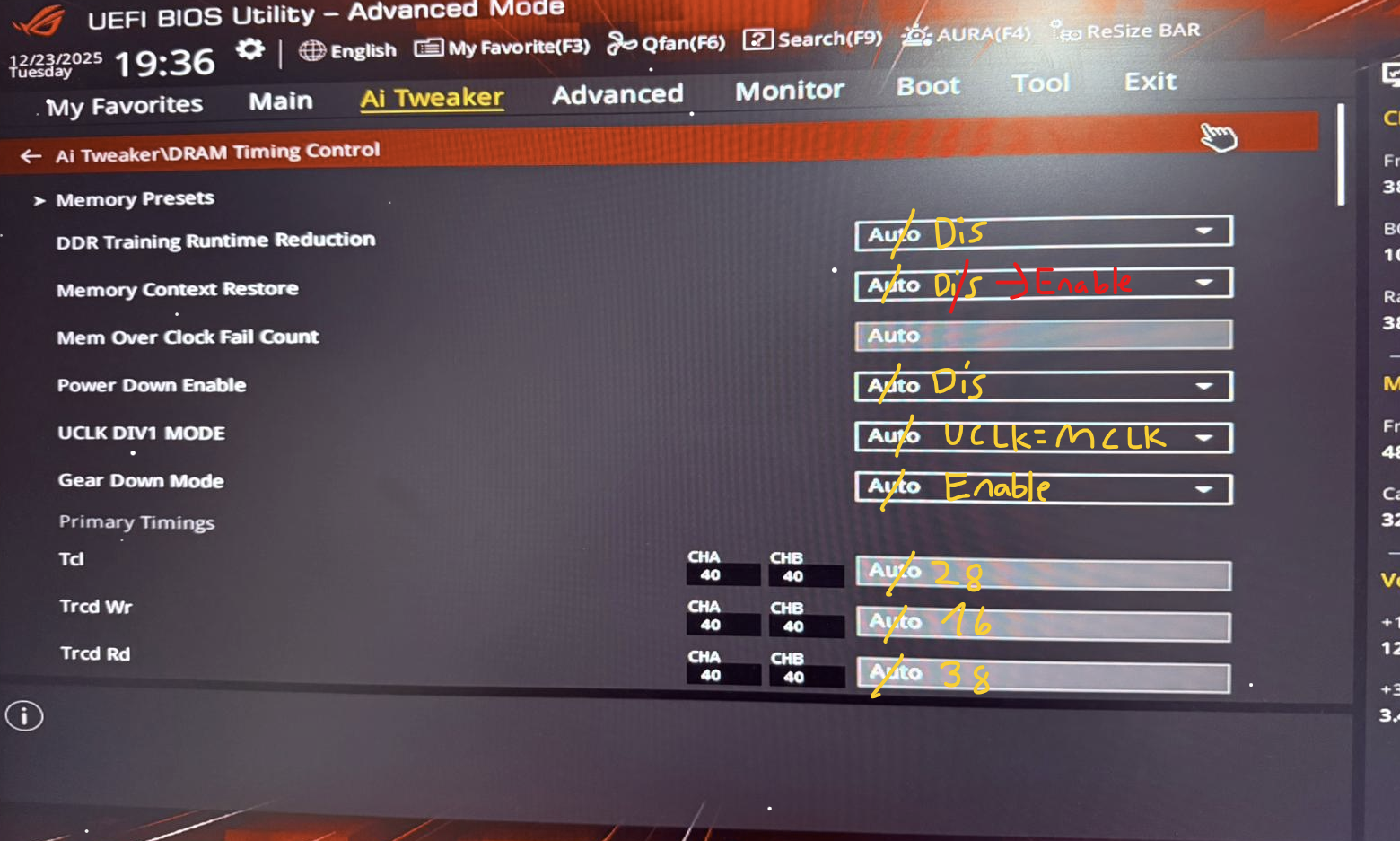

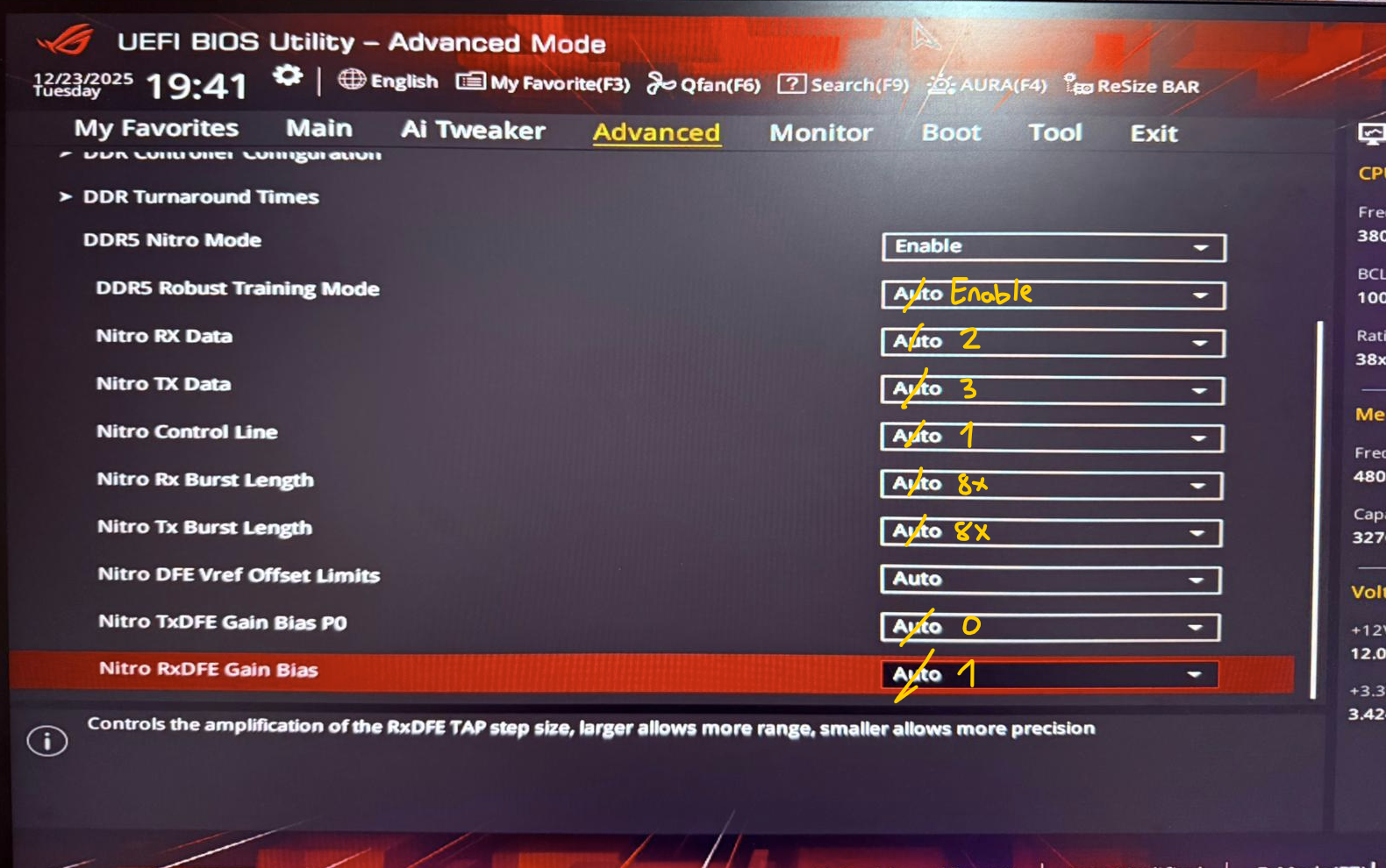

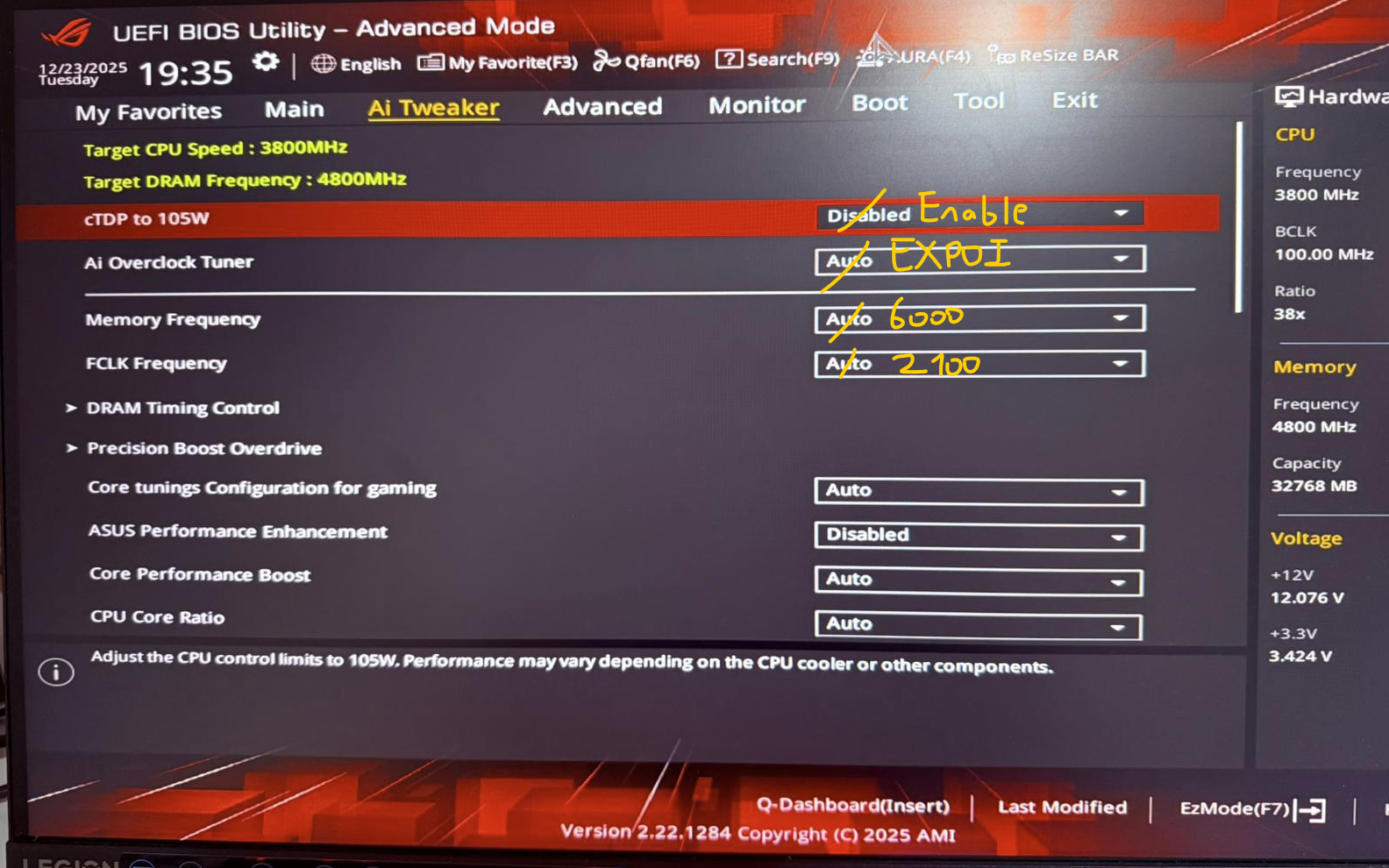

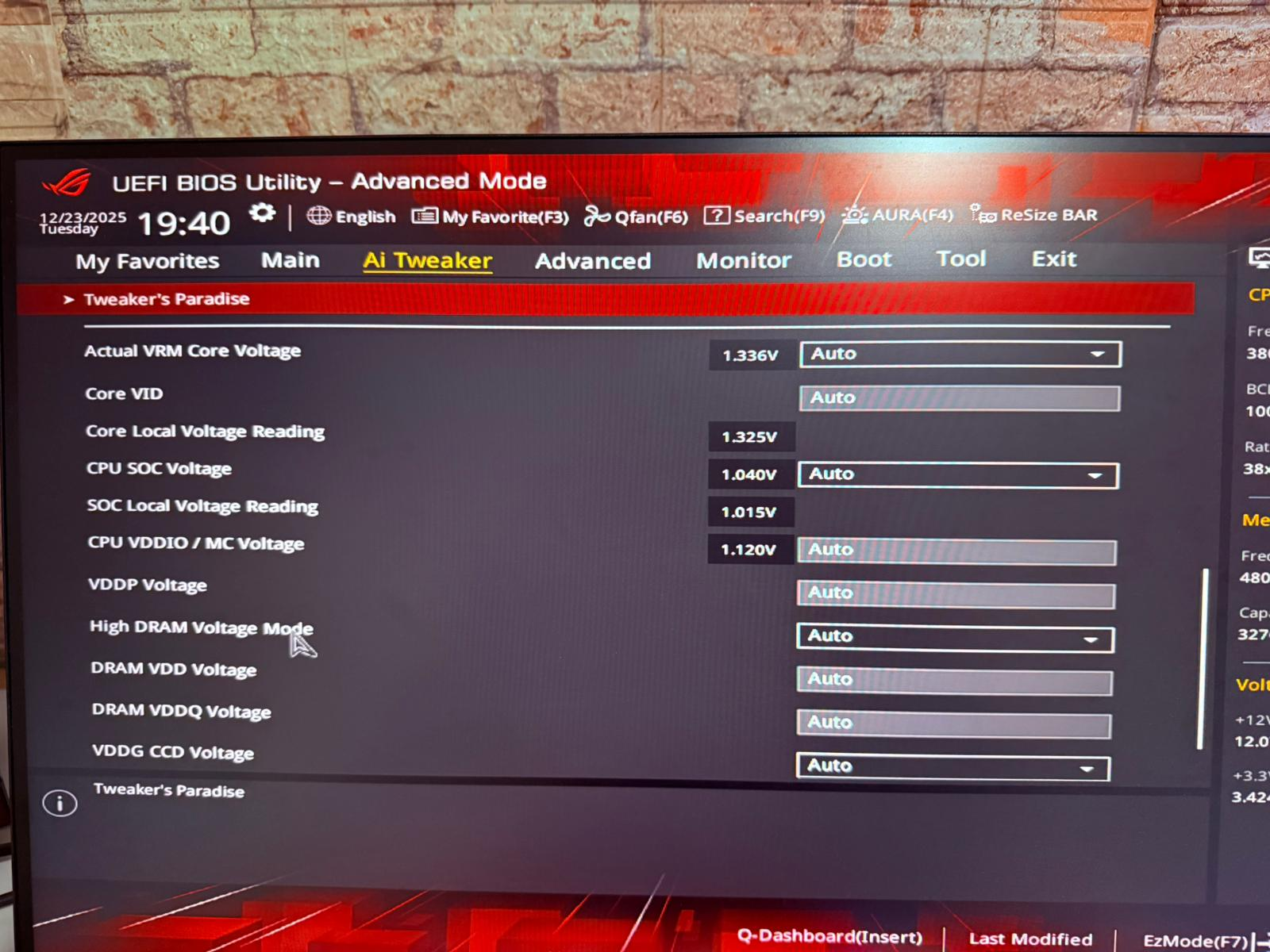

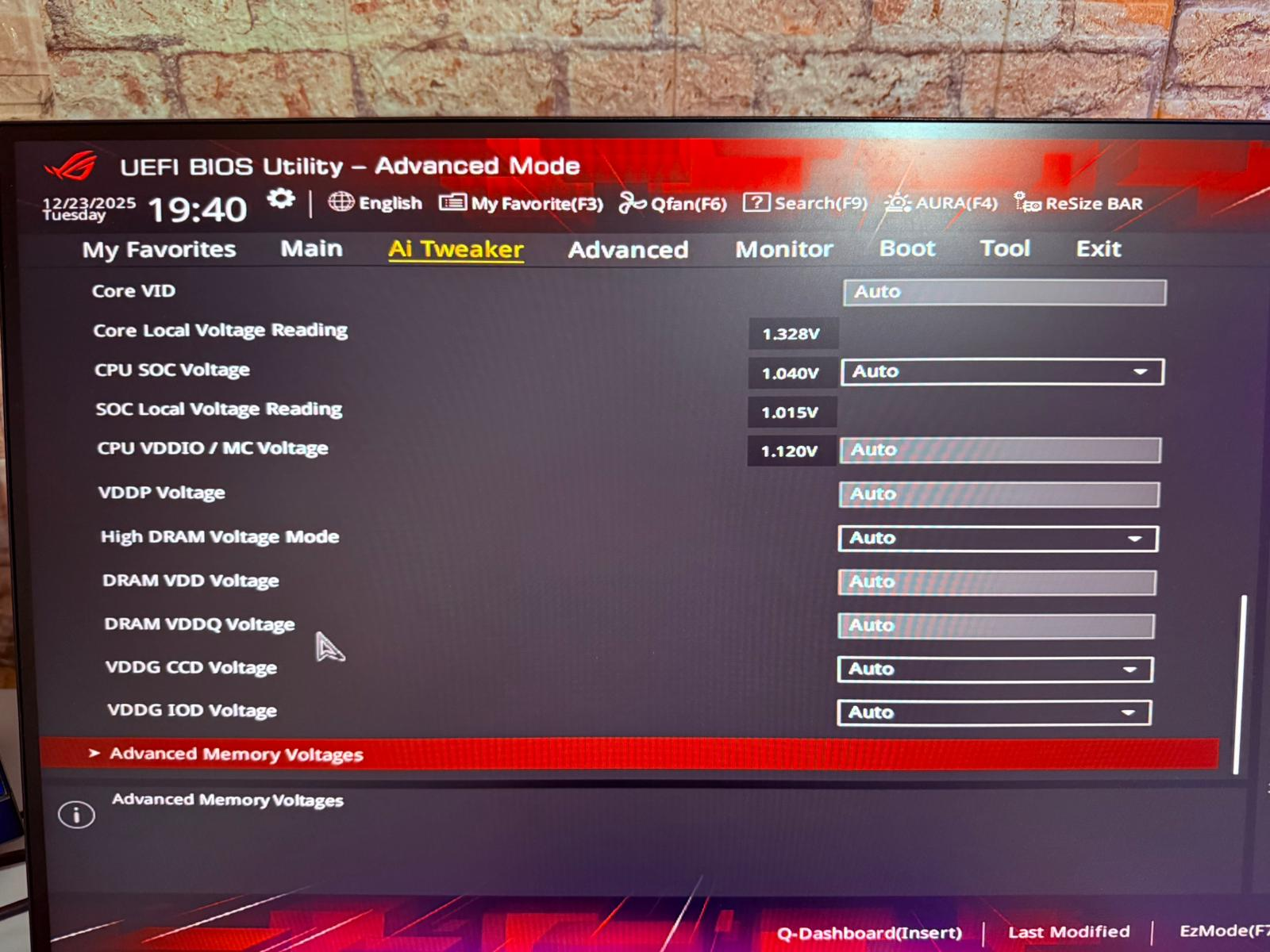

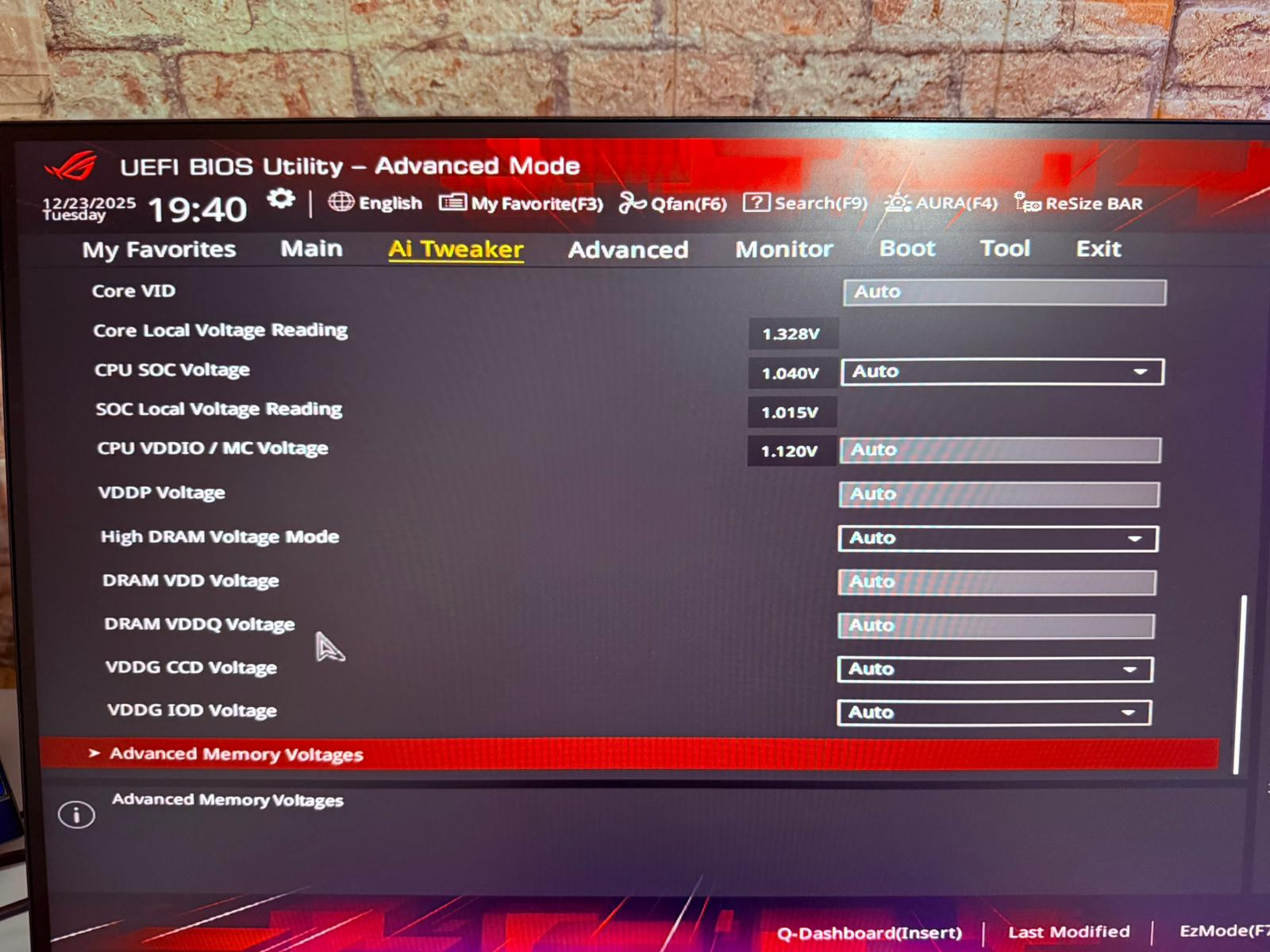

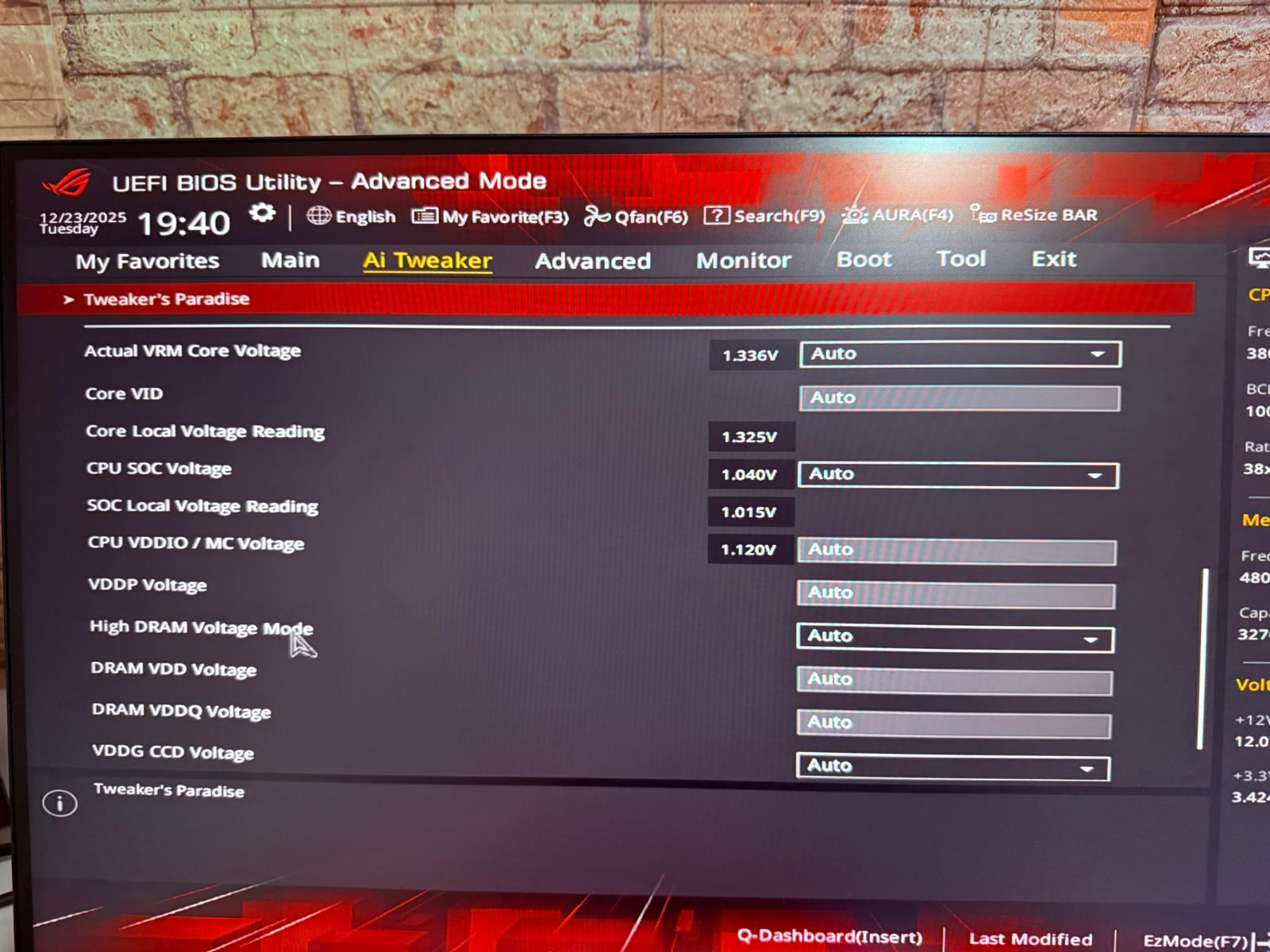

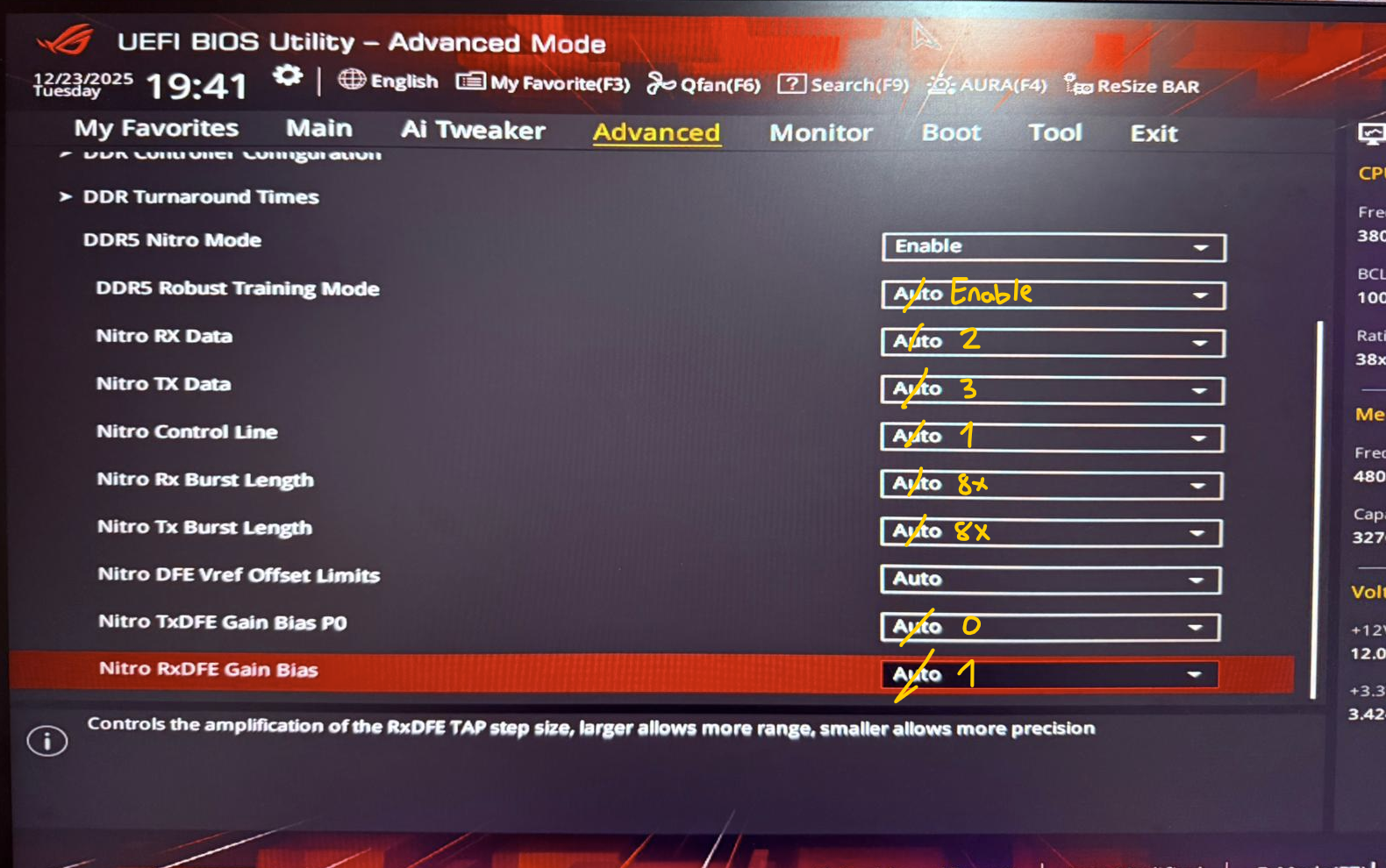

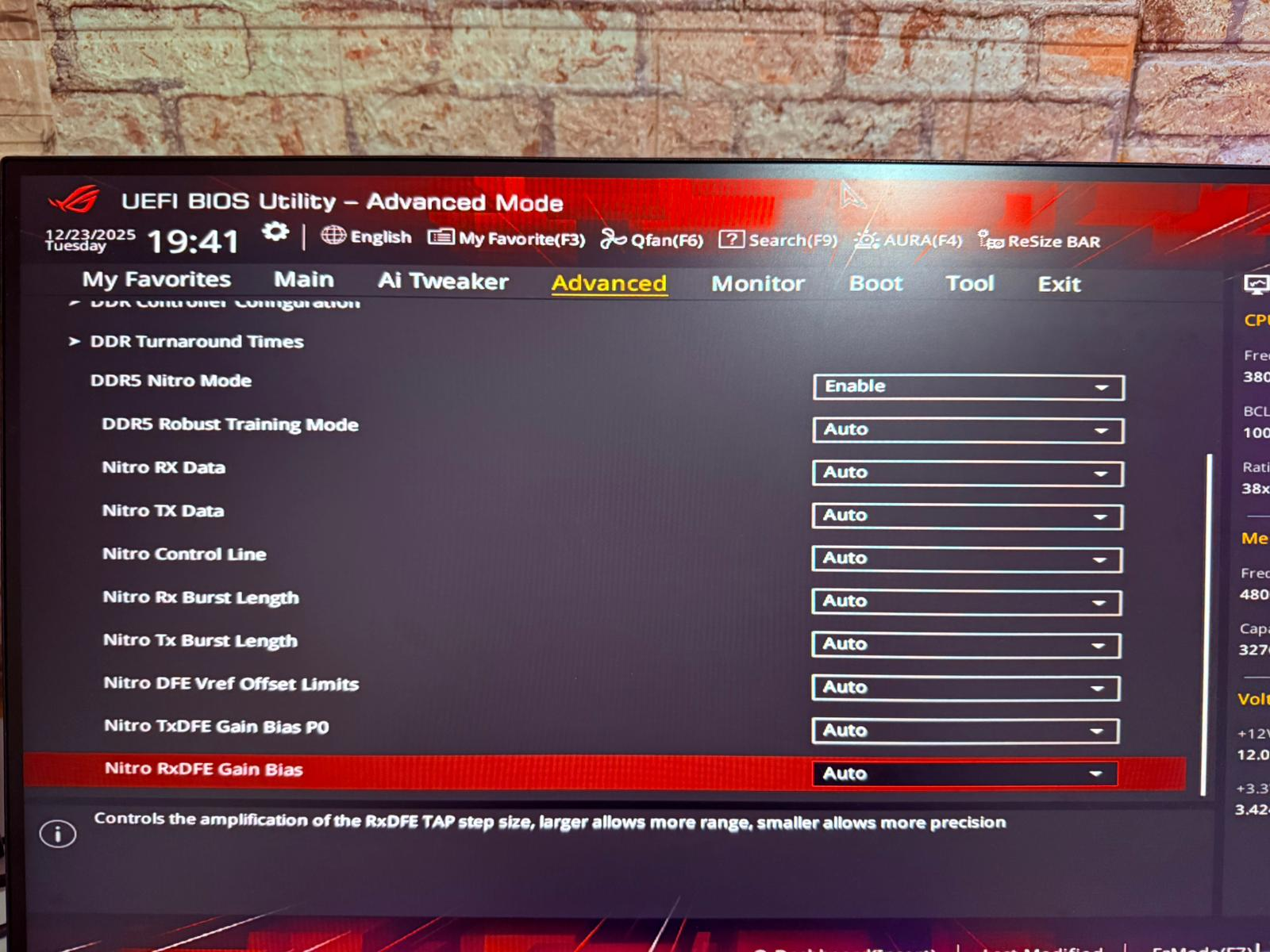

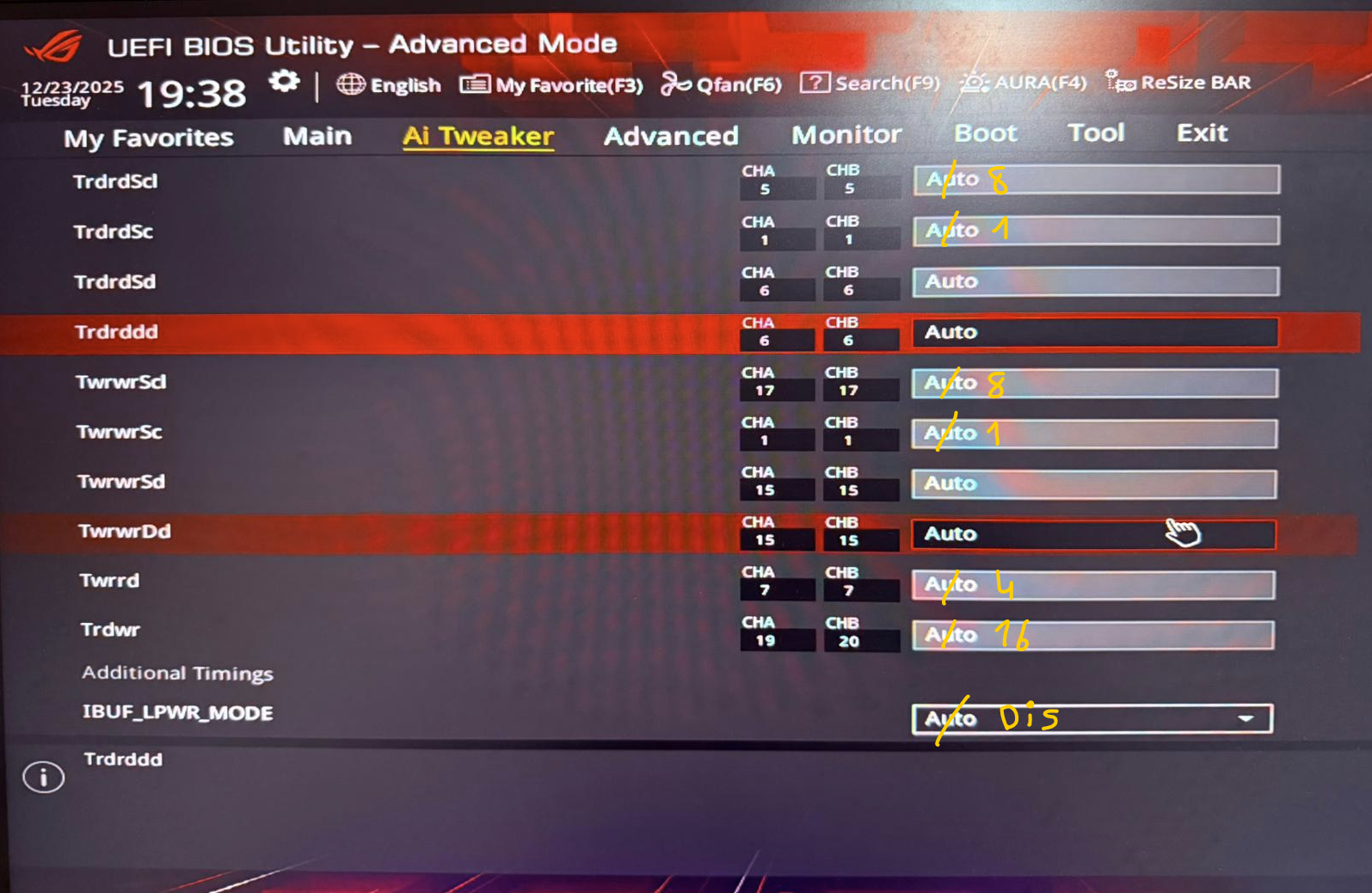

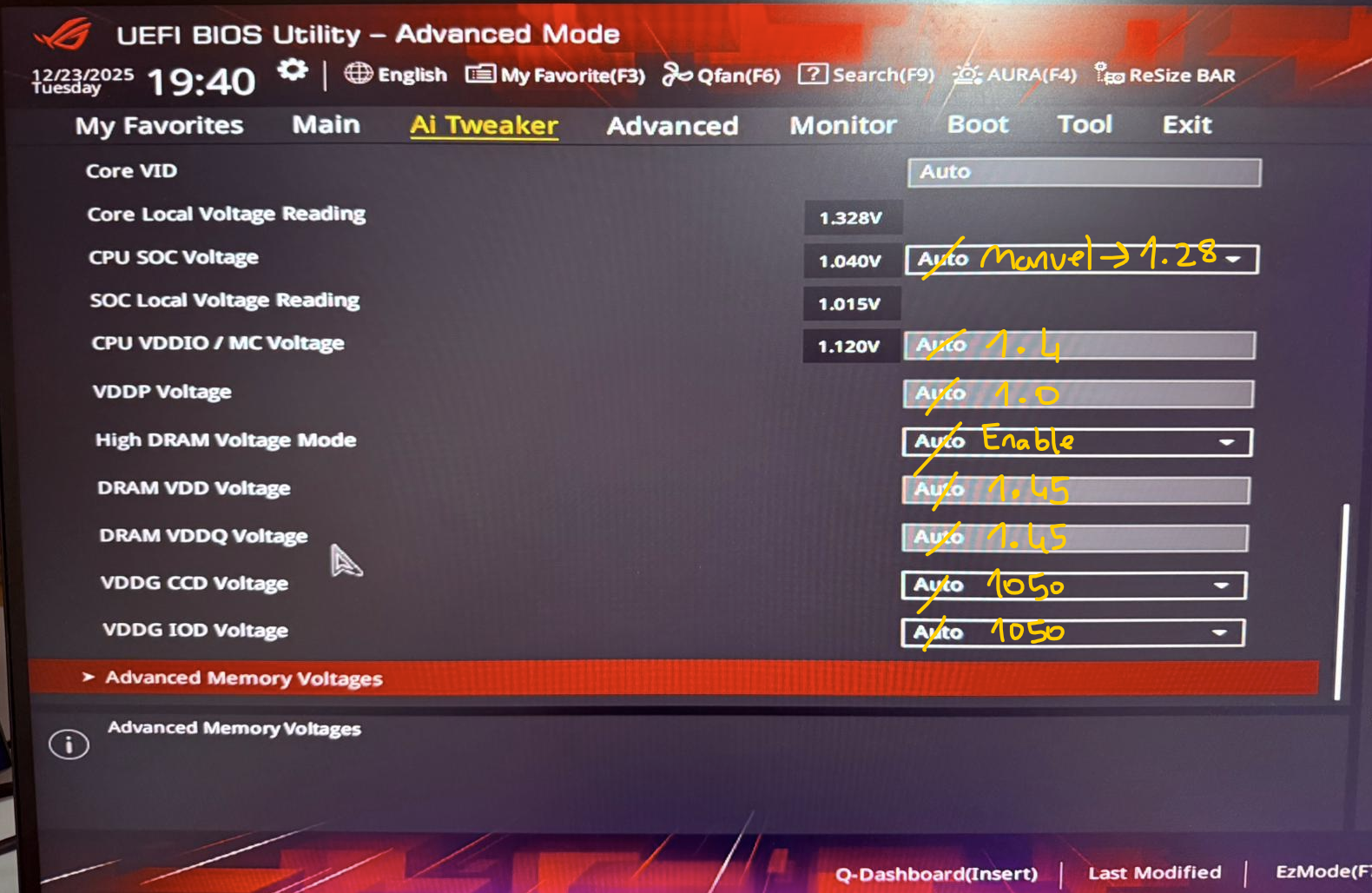

Şu şekilde bir bak Timing + Voltaj kısmı için. 1-2-1 Nitro'ya belki 1.26 SoC yetmiyor olabilir ve VDDP. Bu ikisiyle de oynaman lazım. Test için 1.29 SoC, 1.15 VDDP ver, AI Tweaker alt kısımda mevcut bu ayarlar. VDDG'leri manuel 1050 mV ayarla, bir de HVM-High voltaj açıp 1.45 VDD, 1.45 VDDQ, 1.4 VDD IO ver. Bu Timing'lerle teste al tekrar.
@CanPatrioTic
Eki Görüntüle 212637

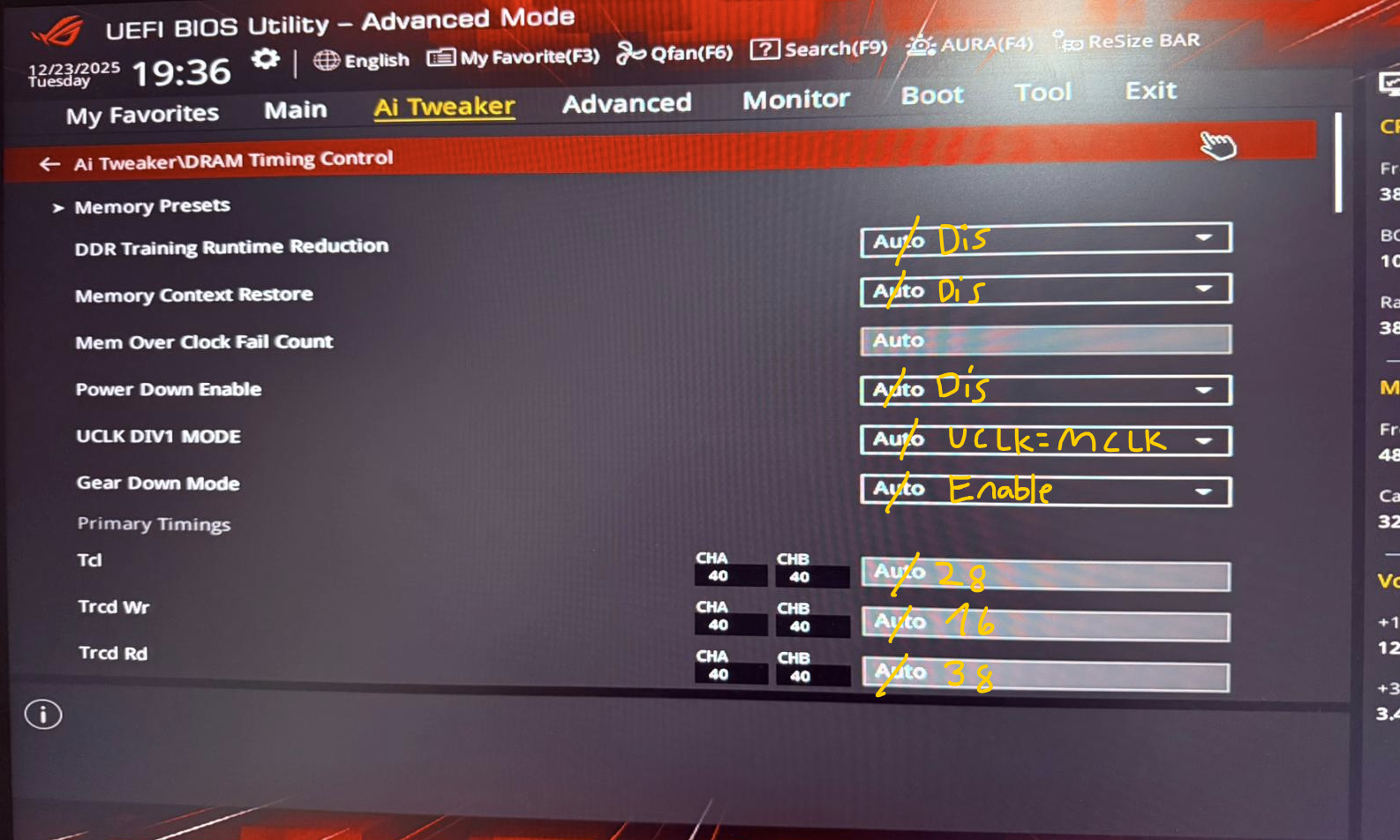

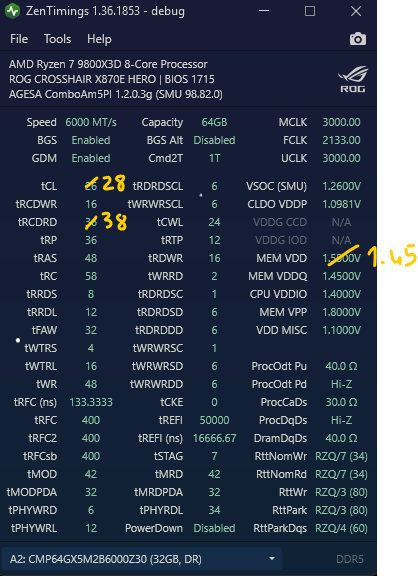

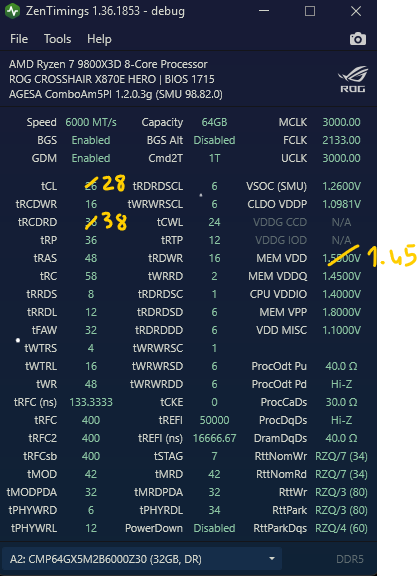

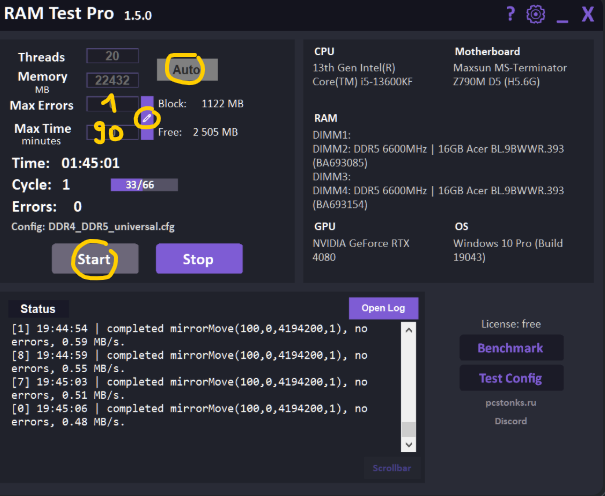

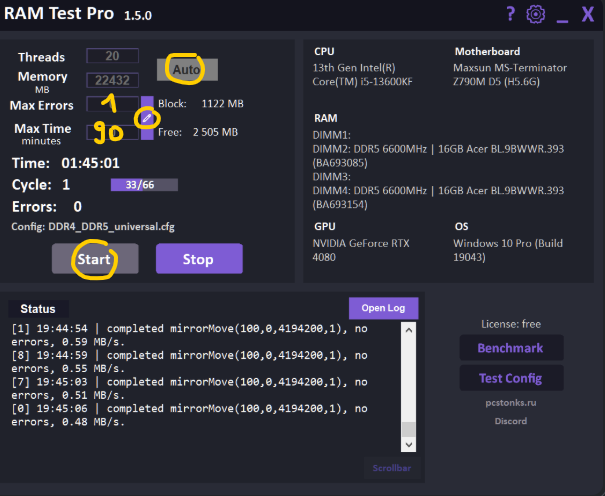

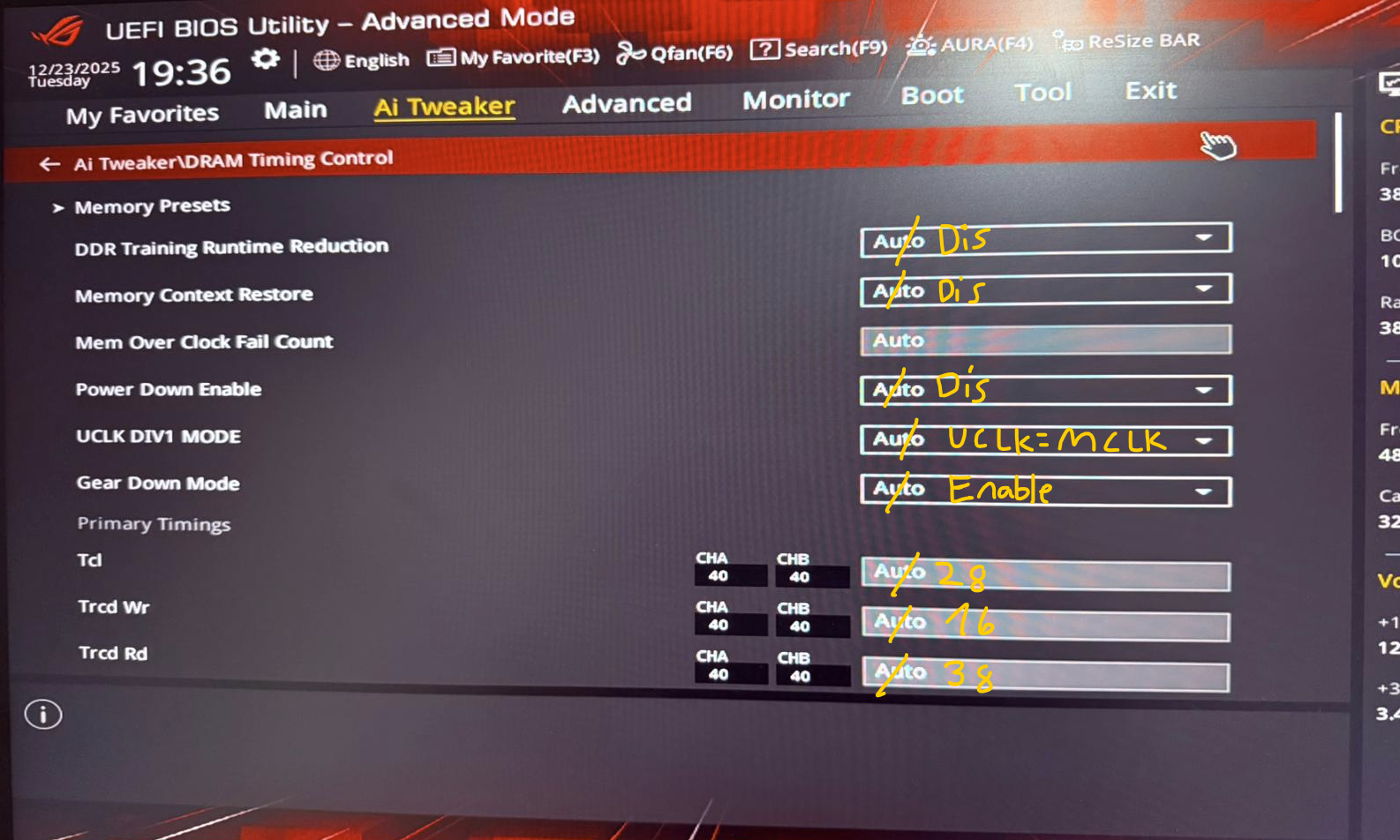

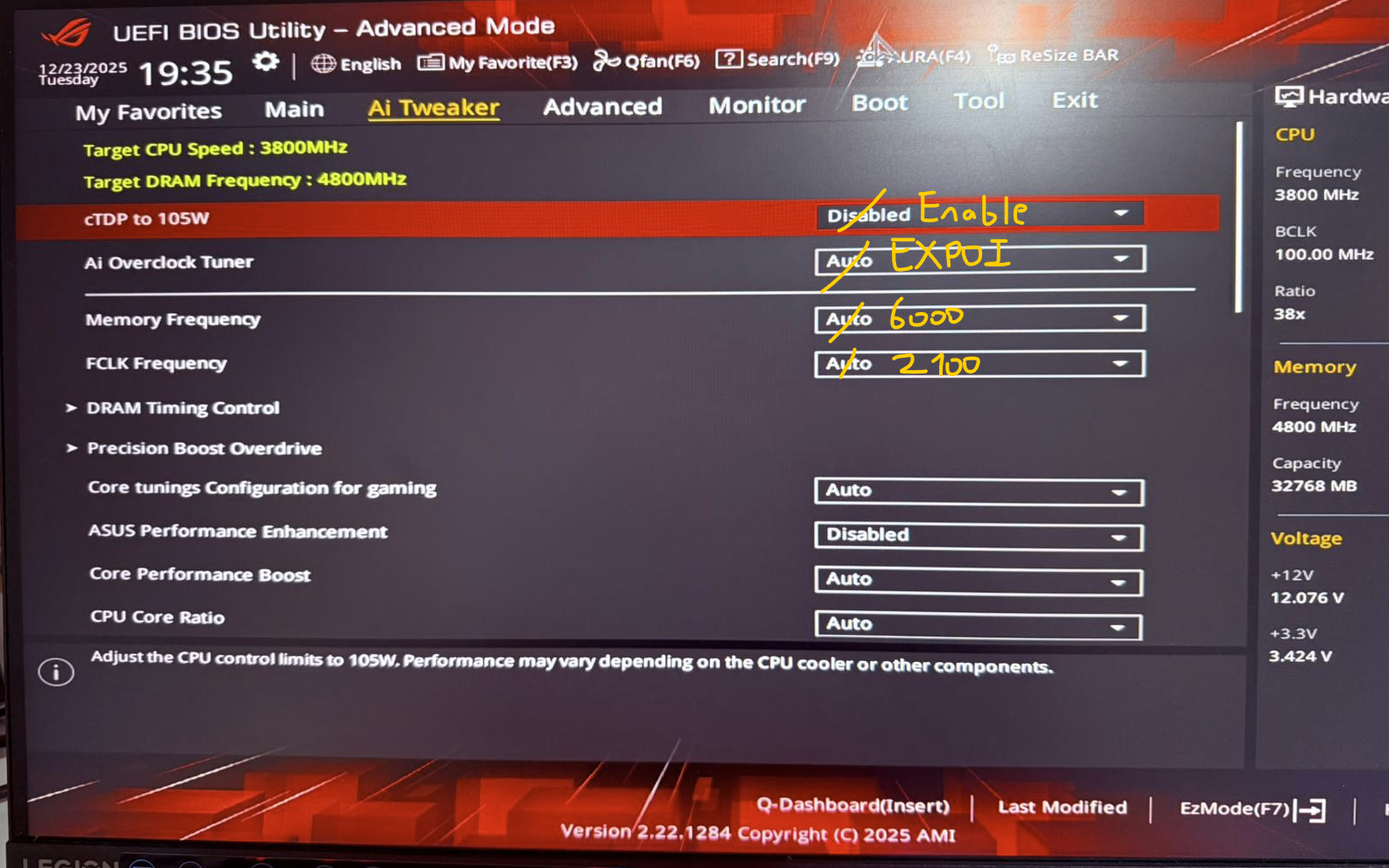

@CanPatrioTic Böyle bakarsın, daha doğru olur bu şekilde. Kendin debug'laman lazım.
A-Die olduğu 390 tRFC boot ettiği için kesin diyebiliriz, 130 ns M-Die boot edemez normalde. Çok denk gelmedim açıkçası. Benimki 140 altı boot etmiyor.
Eki Görüntüle 212638

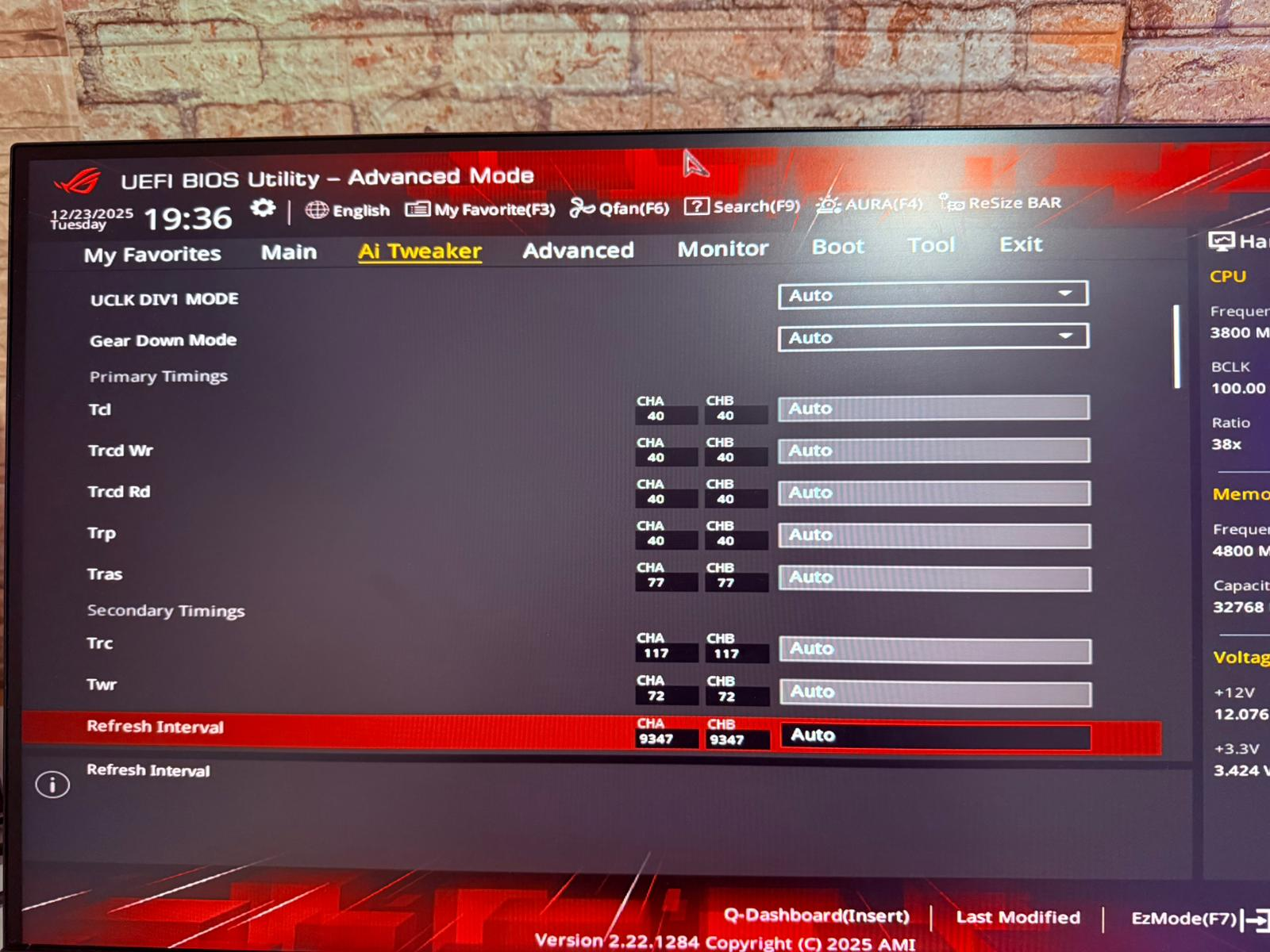

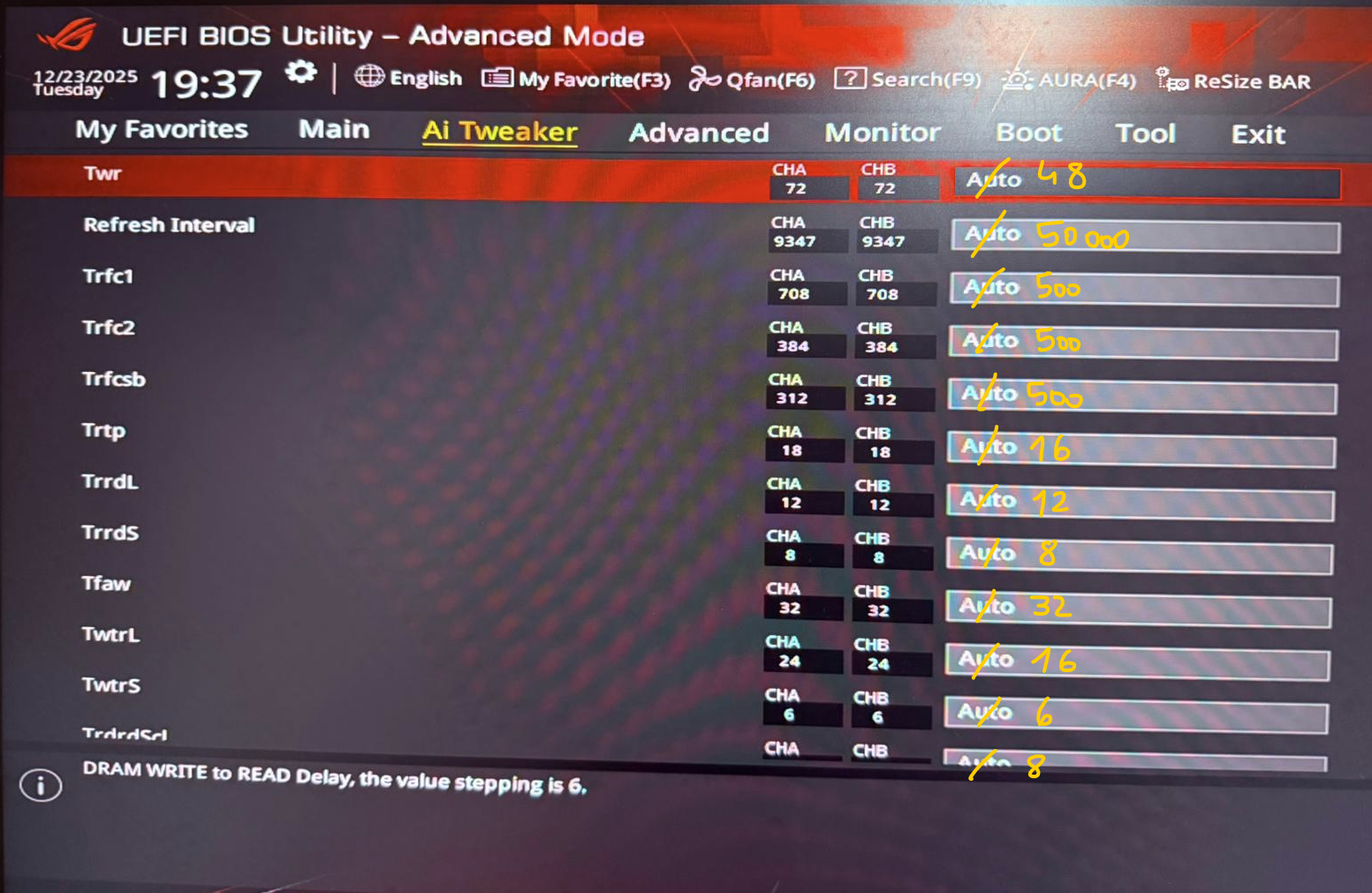

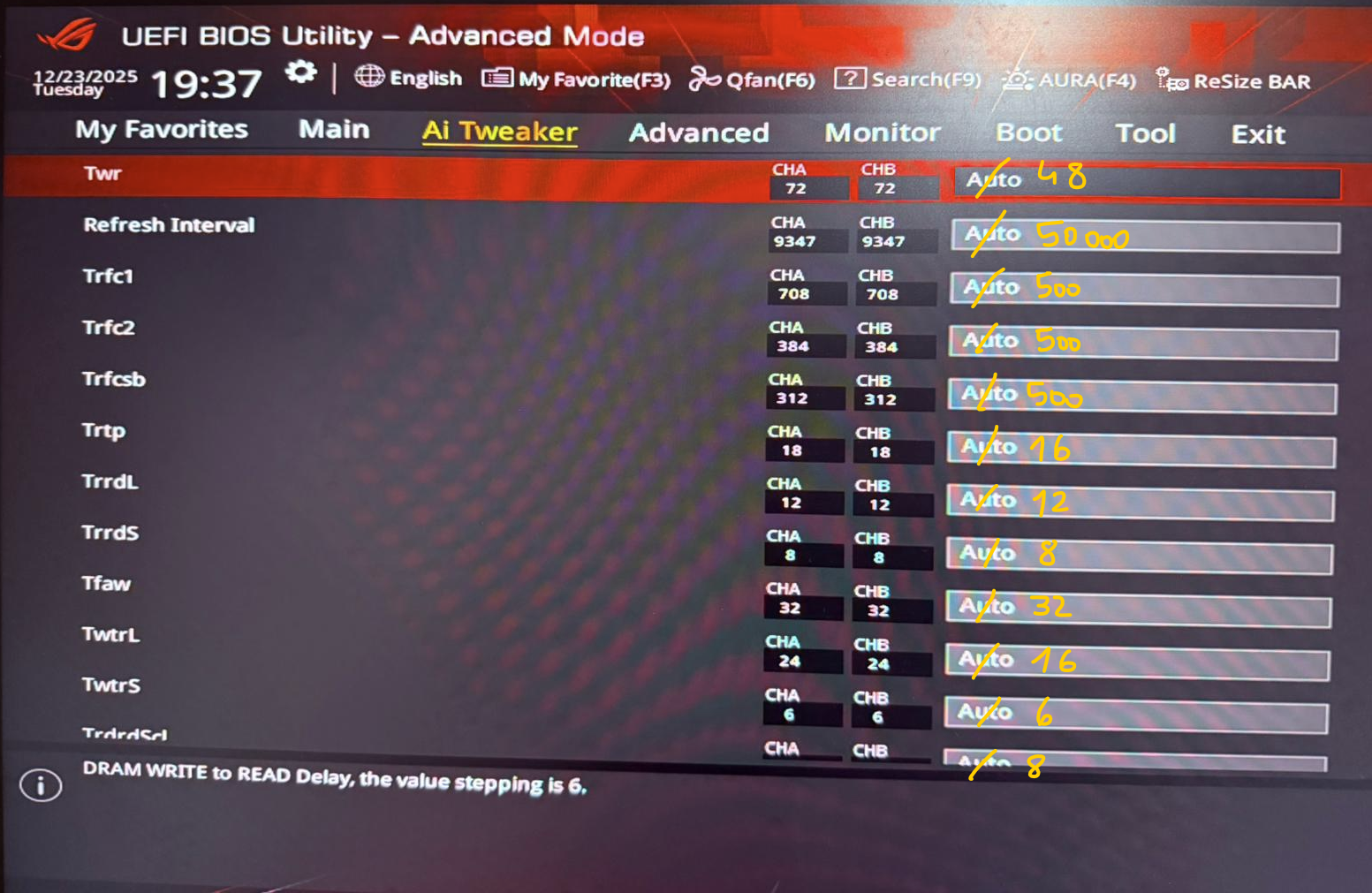

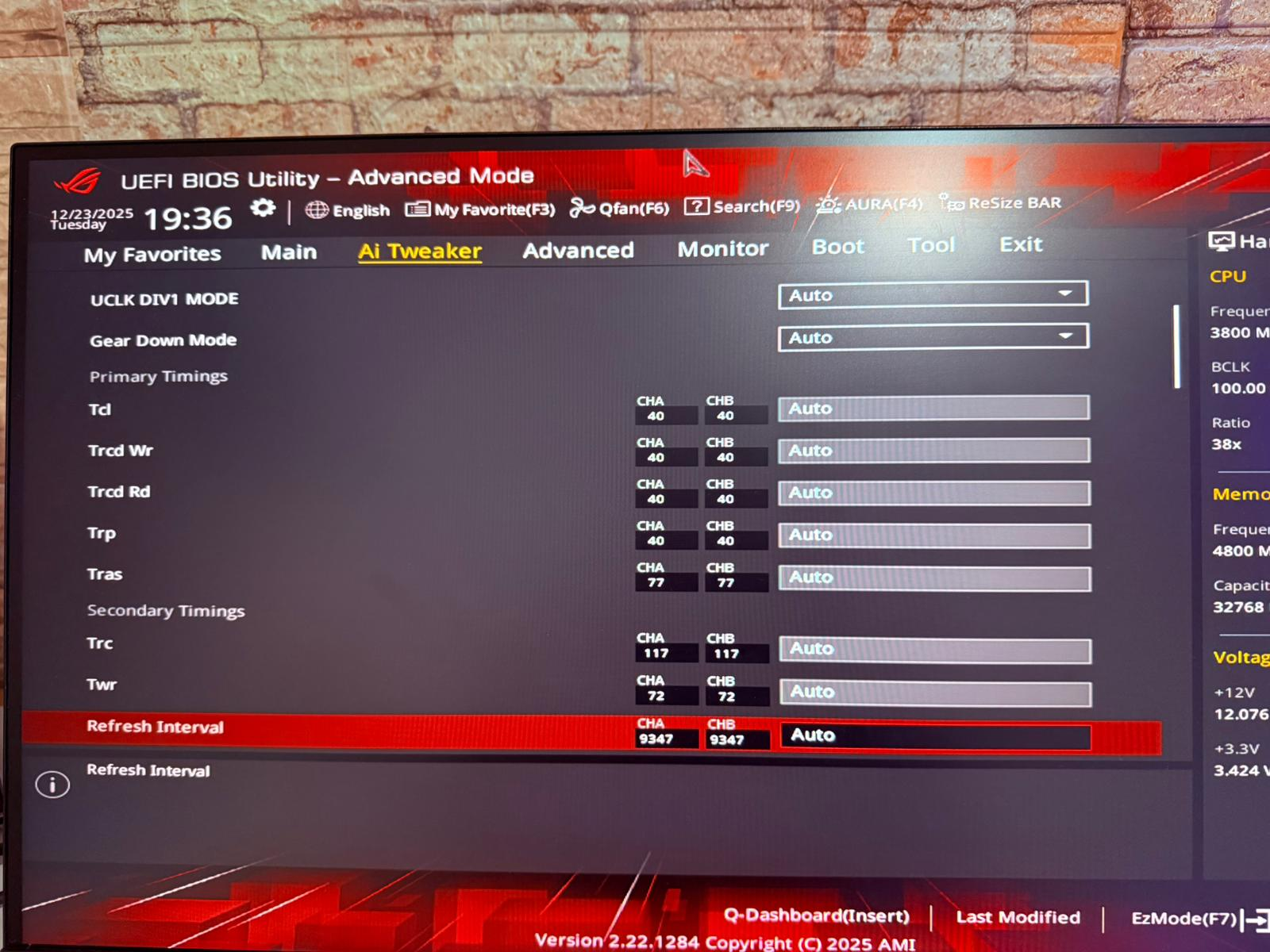

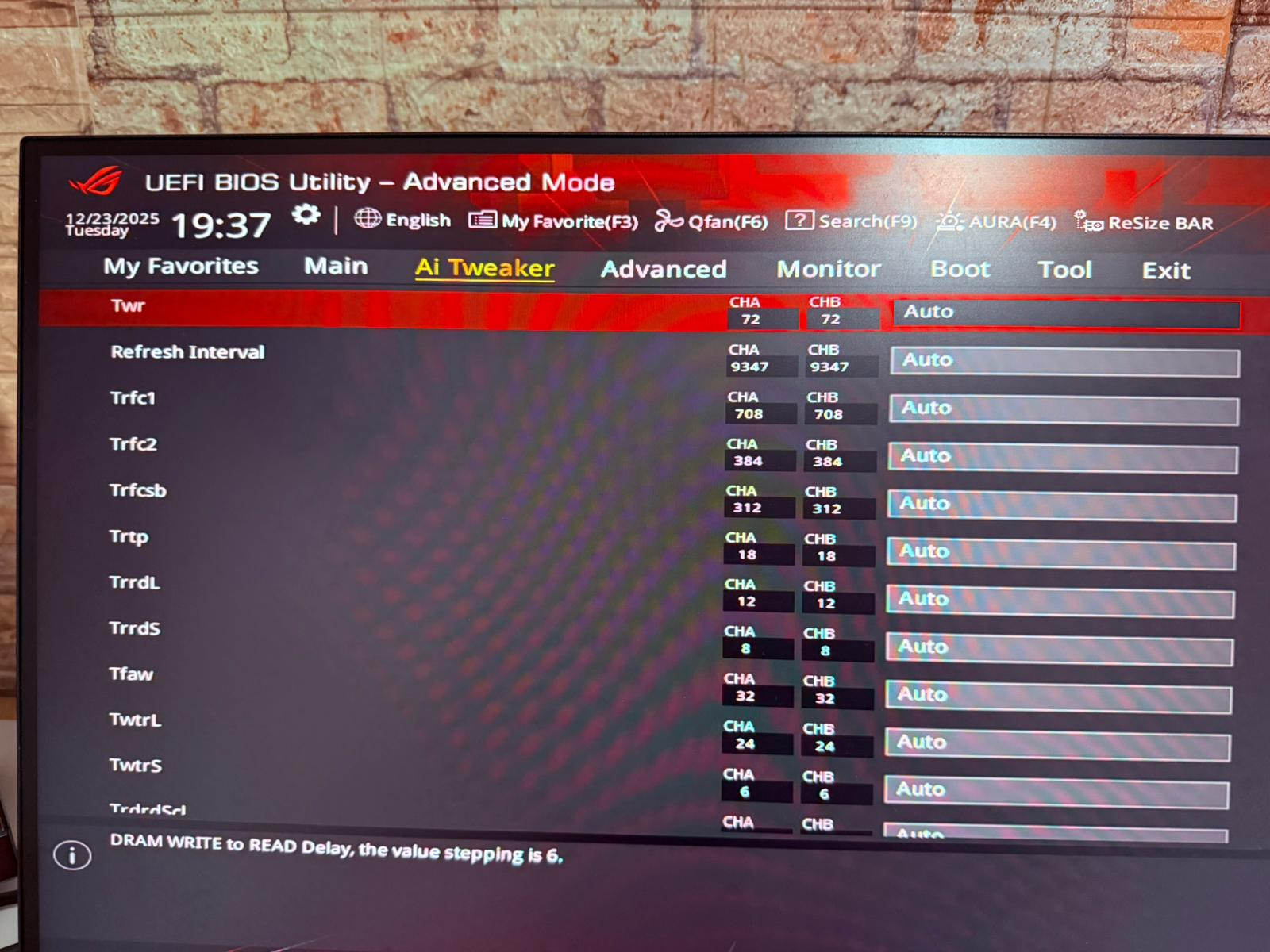

@CanPatrioTic Şu kısmı 480 bırak geçici olarak. Boot edecek mi, buradan da anlarsın mevzuyu.
Yine 1.3 SoC, 1.15 VDDP güvenli değerlerdir, uzun vade problem olmaz. Ryzen 9000 serisi açısından problem yok. VDD-VDDQ daily limit 1.65, üzerine çok ihtiyaç yok CL düşürmek haricinde. Aktif soğutma yoksa 1.5-1.55 VDD üzeri çıkılmayacak, bir de tREFI 50K, tRFC 130-140 ns bandında bırakılması lazım.
@CanPatrioTic Diğer aklıma gelen husus, sende 1.1 VDDP boot etmiyor olabilir. VDDP için bazı çipler yüksek VDD IO istiyor. VDD IO, VDDP Supply voltaj diye de geçer. İstersen VDDP 1.05 kalsın ilk etapta, boot etmemesinin tek nedeni VDDP olabilir yani. Bunları sen deneyeceksin. İlk denerken tRFC değerleri 480 ve VDDP değeri 1.05 kalsın o halde. SoC 1.29 kalabilir.

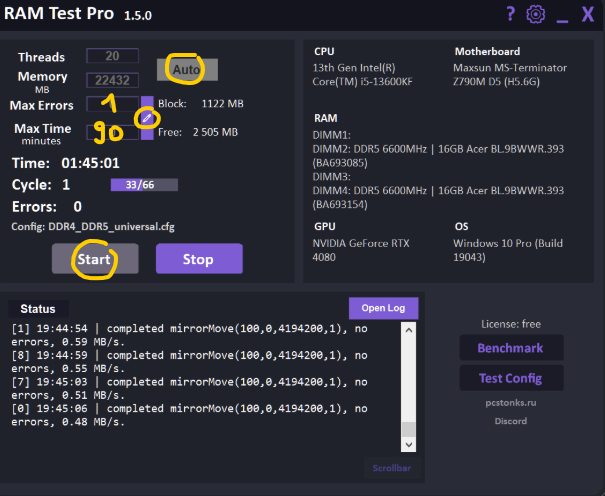

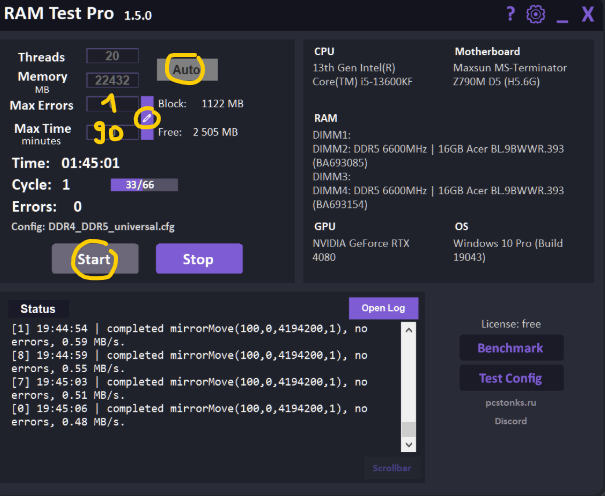

pcstonks.ru
