Telefonlarda cokca sogutma sistemi bulunuyor. Sogutma sistemleri cihazlarin fazla isinmasini engellemek icin kullaniliyor. Bu sistemlerin farklarindan ve ozelliklerinden bahsedelim.
Heat-Pipe (Isı Borusu)
Heat-Pipe yapisi geregi Vapor Chamber'lara benzer. Icindeki sivi, isiyi emer ve buharlasir. Buharlasan su isiyi borunun CPU'dan uzak kismina iletir. Isiyi veren buhar yogusur ve bu dongu boyle devam eder.
Vapor Chamber ile olan farklari ise su sekilde:
- Vapor Chamber isiyi daha yayarken Heat-Pipe daha cok uzaklastirmaya calisir.
- Vapor Chamber'lar daha esnektir, daha farkli sekillere girebilirler.
- Vapor Chamber'lar daha ince hale getirilebildikleri icin daha cok tercih edilir.
Motorola Moto X'ten HP ornegi
Isi borularini Galaxy S10 gibi telefonlarda gorduk. Gunumuzde yerini daha pratik olan buhar odalarina (Vapor Chamber) birakmis durumda.
Avantajlari:
- Yuksek isi iletkenligi
Dezavantajlari:
Vapor Chamber (Buhar Odası)
Gunumuzde en cok kullanilan sistemlerden bir tanesidir. Isi borusu gibi icindeki sivinin buharlasmasi ile isi tasinimi yapilir. Buradaki fark ise cok daha genis alanda borular yardimi ile yapilir. Bu sayede isi borusu kadar kalin degildir ve daha pratiktir.
S23 FE'den bir VC ornegi
Akliniza gelecebilecek bircok yeni nesil cihazda kullaniliyor. Xiaomi'nin Redmi serisinden tutun amiral serisine, Samsung'un A35'inden S24 Ultra'sina kadar kullanilan bir sistemdir.
Avantajlari:
Dezavantajlari:
- Maliyeti yuksektir.
Graphite Sheet (Grafit Levha)
Grafit levhalar diger sogutma sistemlerinin yaninda da kullanilabiliyor. Sadece CPU degil, batarya gibi bolumleri sogutmak icin de kullanilabilir. Bunun sebebi oldukca ince olabilmeleridir.
Levha isiyi yayarak merkezden uzaklastirmaya calisir. Bu sayede sogutma saglanir.
S22'den Graphite Sheet ornegi
(Buhar odasi + grafit levha sistemi)
iPhone 11'den 15 Pro'ya kadar bircok cihazda gordugumuz bir sistem. Bircok cihazda, farkli konumlarda yer aliyor.
Avantajlari:
Dezavantajlari:
Cooling Fan (Sogutucu Fan)
Dahili olarak sadece oyun telefonlarinda kullaniliyor olsa da bahsetmeden gecmek istemedim. Hava akisini kullanarak sogutma islevini yerine getirir. Cihazi asiri kalin yaptigi ve gurultulu olabildigi icin tercih edilmiyor.
Bircok firma ozelliklerde bahsetse de, cihazinizda sogutma olup olmadigi bilgisine erisemiyorsaniz YouTube uzerinden teardown videolari sayesinde ogrenebilirsiniz.
Kisaca mobil camiasi sogutma yonunde farkli tekniklere sahip. En pratik sistem hali hazirda yaygin olan buhar odalaridir. Bakalim gelecekte ne tur sogutmalar gorecegiz.

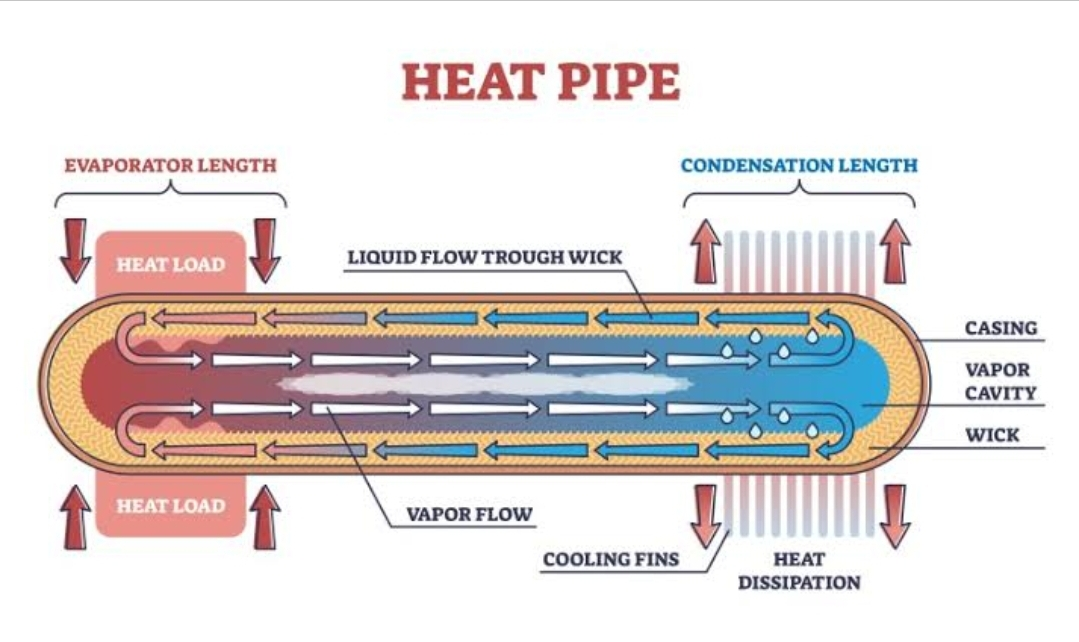

Heat-Pipe (Isı Borusu)
Heat-Pipe yapisi geregi Vapor Chamber'lara benzer. Icindeki sivi, isiyi emer ve buharlasir. Buharlasan su isiyi borunun CPU'dan uzak kismina iletir. Isiyi veren buhar yogusur ve bu dongu boyle devam eder.
Vapor Chamber ile olan farklari ise su sekilde:
- Vapor Chamber isiyi daha yayarken Heat-Pipe daha cok uzaklastirmaya calisir.
- Vapor Chamber'lar daha esnektir, daha farkli sekillere girebilirler.
- Vapor Chamber'lar daha ince hale getirilebildikleri icin daha cok tercih edilir.

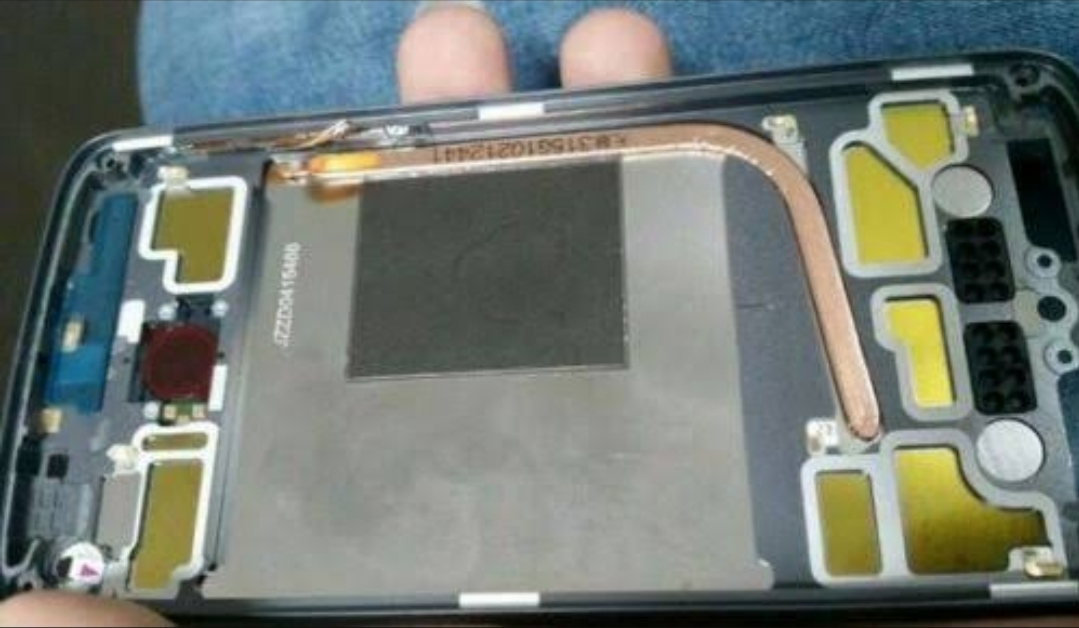

Motorola Moto X'ten HP ornegi
Isi borularini Galaxy S10 gibi telefonlarda gorduk. Gunumuzde yerini daha pratik olan buhar odalarina (Vapor Chamber) birakmis durumda.
Avantajlari:
- Yuksek isi iletkenligi
Dezavantajlari:
- Kalin bir sogutmadir.
- Yapisi geregi isiyi genis bir alana yayamazlar.
Vapor Chamber (Buhar Odası)
Gunumuzde en cok kullanilan sistemlerden bir tanesidir. Isi borusu gibi icindeki sivinin buharlasmasi ile isi tasinimi yapilir. Buradaki fark ise cok daha genis alanda borular yardimi ile yapilir. Bu sayede isi borusu kadar kalin degildir ve daha pratiktir.

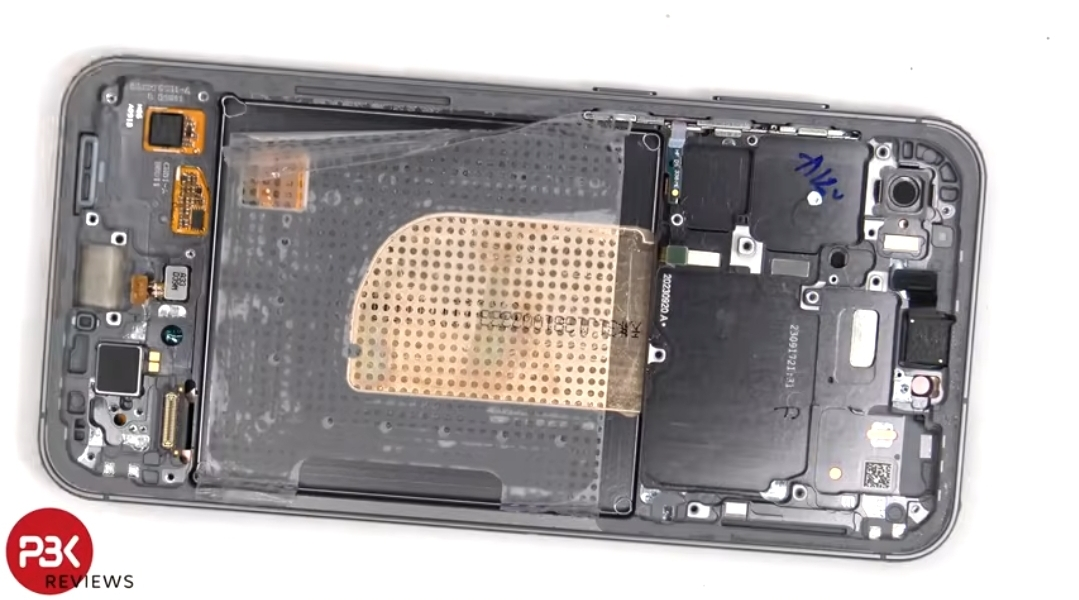

S23 FE'den bir VC ornegi
Akliniza gelecebilecek bircok yeni nesil cihazda kullaniliyor. Xiaomi'nin Redmi serisinden tutun amiral serisine, Samsung'un A35'inden S24 Ultra'sina kadar kullanilan bir sistemdir.
Avantajlari:
- Sekil vermesi kolaydir.
- Isi iletkenligi yuksektir.
- Fazla isi tasiyabilirler.
- Isiyi genis bir alana yayabilirler.
Dezavantajlari:
- Maliyeti yuksektir.
Graphite Sheet (Grafit Levha)
Grafit levhalar diger sogutma sistemlerinin yaninda da kullanilabiliyor. Sadece CPU degil, batarya gibi bolumleri sogutmak icin de kullanilabilir. Bunun sebebi oldukca ince olabilmeleridir.
Levha isiyi yayarak merkezden uzaklastirmaya calisir. Bu sayede sogutma saglanir.

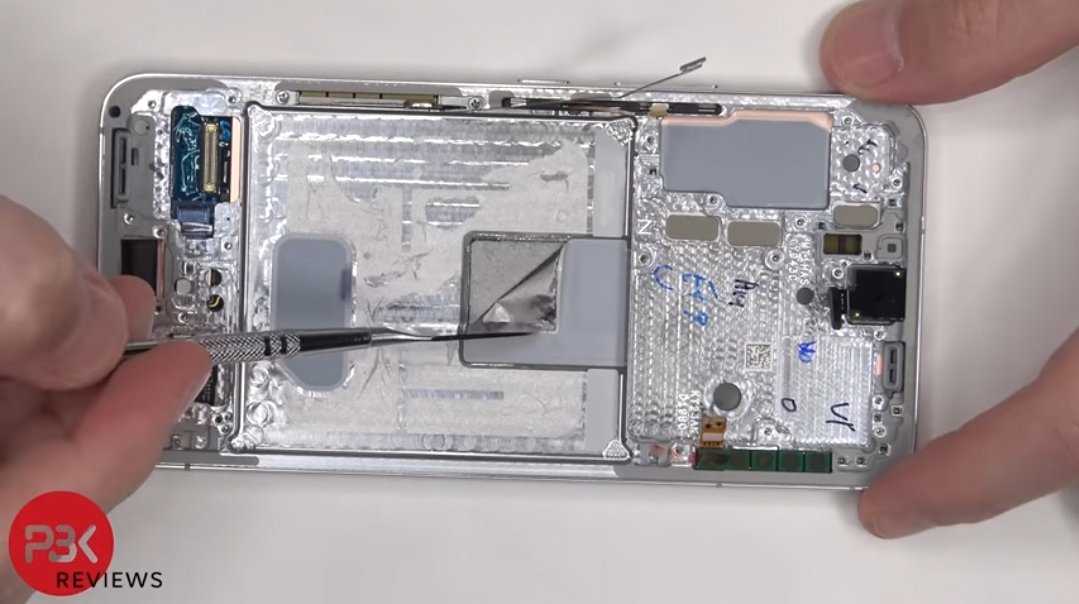

S22'den Graphite Sheet ornegi
(Buhar odasi + grafit levha sistemi)
iPhone 11'den 15 Pro'ya kadar bircok cihazda gordugumuz bir sistem. Bircok cihazda, farkli konumlarda yer aliyor.
Avantajlari:
- Oldukca ince hale getirilebiliyor.
- Ince olmasi sayesinde farkli konumlarda kullanmak mumkun.
Dezavantajlari:
- Tasiyabilecekleri isi miktari dusuktur, yeterince guclu degiller.
- Isi iletkenligi cok fazla oldugu icin temas ediyorsa diger donanimlara zarar verme olasiligi bulunuyor.

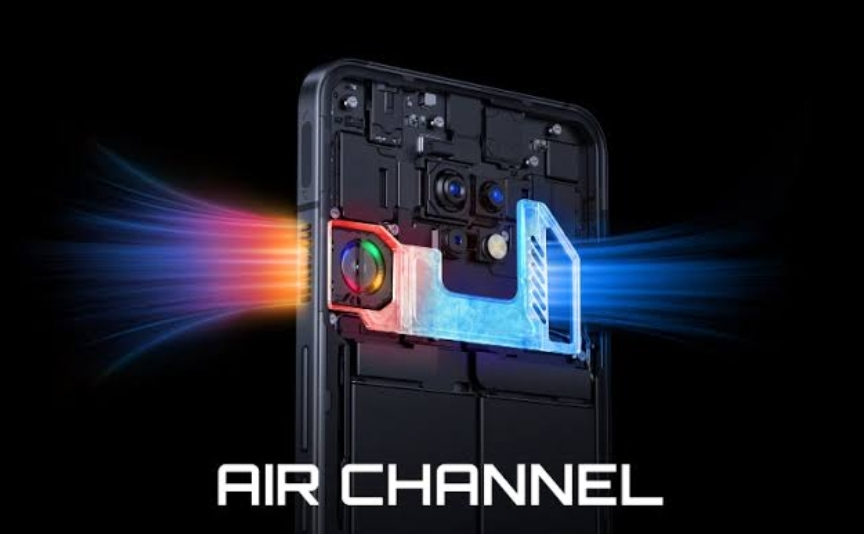

Cooling Fan (Sogutucu Fan)
Dahili olarak sadece oyun telefonlarinda kullaniliyor olsa da bahsetmeden gecmek istemedim. Hava akisini kullanarak sogutma islevini yerine getirir. Cihazi asiri kalin yaptigi ve gurultulu olabildigi icin tercih edilmiyor.
Bircok firma ozelliklerde bahsetse de, cihazinizda sogutma olup olmadigi bilgisine erisemiyorsaniz YouTube uzerinden teardown videolari sayesinde ogrenebilirsiniz.
Kisaca mobil camiasi sogutma yonunde farkli tekniklere sahip. En pratik sistem hali hazirda yaygin olan buhar odalaridir. Bakalim gelecekte ne tur sogutmalar gorecegiz.
