Merhaba,
Bu güne kadar laptop kullanıyordum ilk defa PC topluyorum kasa fan bağlantıları nasıl bağlanır?

  • Anakart- MSI MPG Z790 Carbon Wi-Fi
  • Kasa- MAG Forge 320r airflow
  • Soğutma- MAG CoreLiquid 360r V2.

Kasanın fanları sanırım ARGB. kasada 4 adet fan bulunuyor ve sıvı soğutmada ise 3 adet fan bulunuyor tüm fanların bağlantılarını nasıl yapacağım? Kasa üzerinde kontrolcü bulunuyor.









Bu kabloların bağlantısı için kablo çoklayıcı mı gerekiyor? Ve anakart üzerinde hangi pinlere takacağım konu hakkında yardımcı olursanız çok sevinirim teşekkürler.

@SY9 @Recep Baltaş
Hocam yardımcı olabilir misiniz teşekkürler?

Son düzenleyen: Moderatör:
Çözüm
Recep Baltaş
Adım adım gidelim:

Kasa Fanları RGB bağlantısı​

  • Kasanda bir adet 6 adet RGB bağlantısı olan kontrolcü var.
    • Bu kontrolcüye kasanın dört fanının RGB'si de bağlı.
    • Kasanın üstünde de bir LED tuşu var. Bu tuş ile RGB'leri kontrol edebilirsin
    • RGB kontrolcünün çalışması için SATA kablosu ile güç vermen gerek
      • SATA kablosu PSU'dan çıkar

Kasa Fan Bağlantısı​

  • Kasanda bir fan kontrolcü yok.
  • MSI, dört fanın kontrolü için bir adet dörtlü kablo veriyor, bu kabloya dört adet fanı birden bağlayabilirsin:



  • Resimde de gördüğün üzere bu kabloyu SYS_FAN pinlerinden birine bağlayabilirsin.

MAG CORELIQUID 360R V2 Soğutucu Bağlantıları​

  • Dilersen soğutucunun RGB'lerini de kasanın kontrolcüsüne bağla. Bu sayede kasa önündeki tuşa bastığında bütün RGB'ler aynı anda değişir.
  • Soğutucu da beraberinde bir fan çoklayıcı ile geliyor:

    • Bu kabloyu anakartın CPU_FAN pinlerine bağlayacaksın. Radyatör fanlarını da bu çoklayıcıya
  • Soğutucu pompa bağlantısını PUMP_FAN veya AIO_PUMP pinlerine bağlayacaksın anakarttaki:

Yeterince açıklayıcı olmuştur diye düşünüyorum. Takıldığın bir yer olursa sorarsın, arkadaşlar cevaplar.
Tarihe göre sırala Puana göre sırala
Son düzenleyen: Moderatör:
Artı 0 Eksi
ozeraksu dedi:
Peki bu kabloyu anakartın hangi portuna bağlamak gerekiyor Recep Bey. Ayrıca bu kabloyla birlikte SATA bağlantısını da bağlamak gerekiyor mu? Gücü SATA'dan mı alacak anakarttan mı?
Genişletmek için tıkla...
Küçültmek için tıkla...
Gücü SATA'dan alacak, sonrasında kontrolcüyü anakartın 3 pin ARGB portuna bağlamak gerekiyor. SATA güç bağlantısı yapılacak, ARGB Kontrolcüden çıkan ARGB bağlantısı da anakarttaki 3 Pin ARGB porta yapılacak.

Artı 0 Eksi
kasa
Ayhan Dönmez dedi:
Gücü SATA'dan alacak, sonrasında kontrolcüyü anakartın 3 pin ARGB portuna bağlamak gerekiyor. SATA güç bağlantısı yapılacak, ARGB Kontrolcüden çıkan ARGB bağlantısı da anakarttaki 3 Pin ARGB porta yapılacak.
Genişletmek için tıkla...
Küçültmek için tıkla...

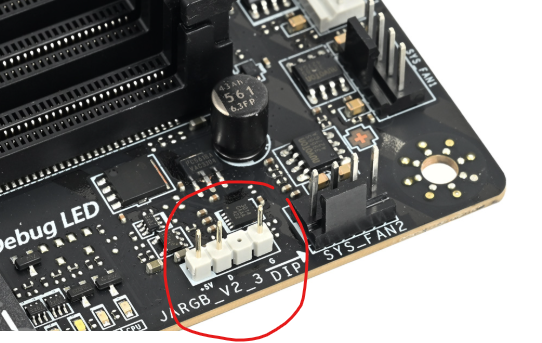

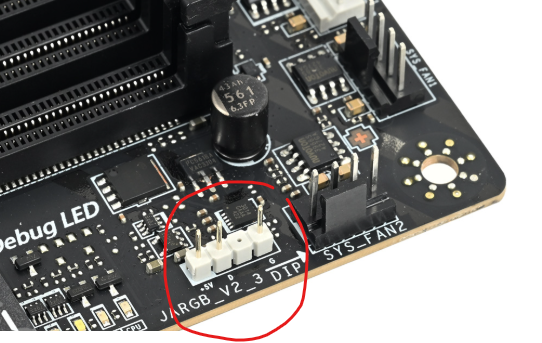

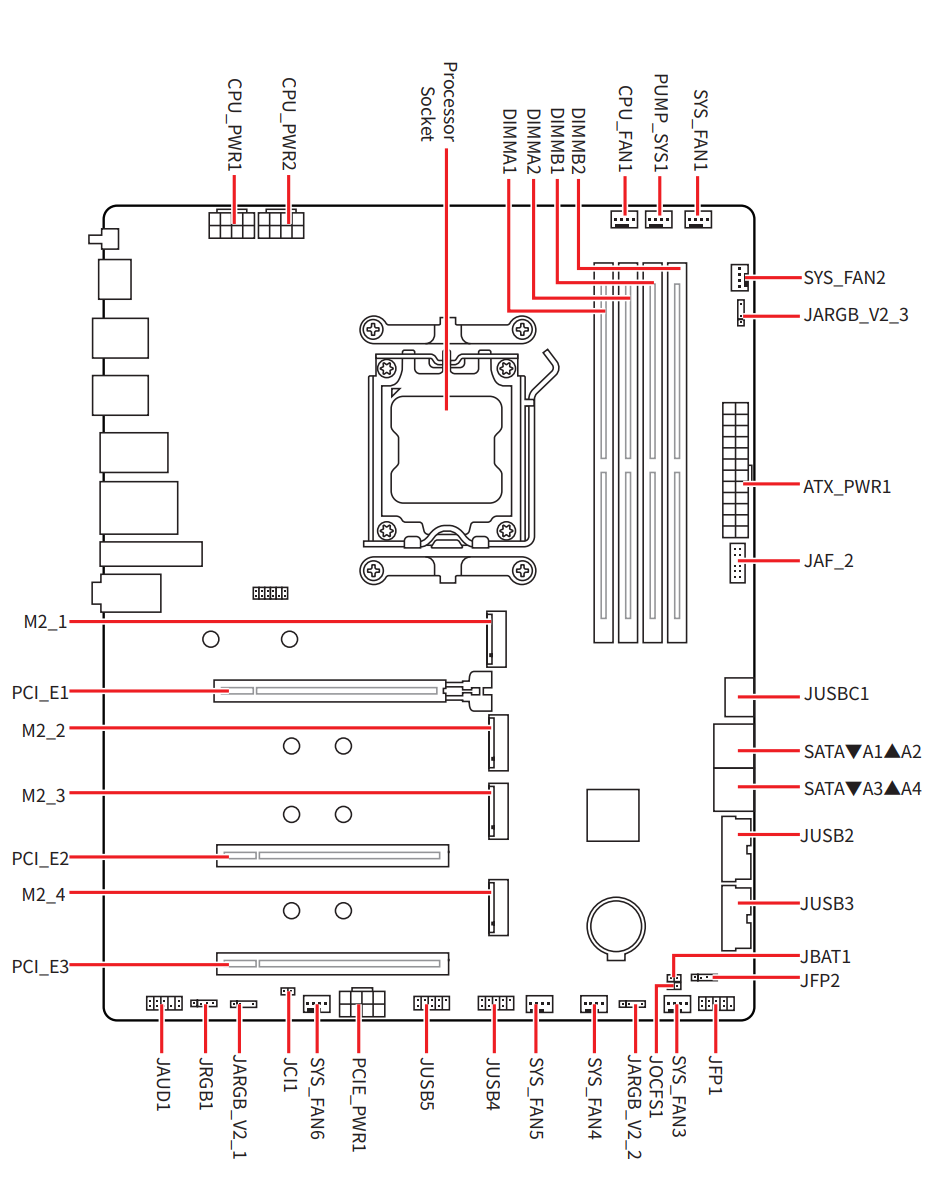

Anakart üzerinde JARGB_V2_3. , JARGB_V2_2, JARGB_V2_2, JRGB1 gibi bağlantı noktaları var hangisini bağlanması gerekiyor


Dosya Ekleri

  • Ekran Resmi 2025-09-28 22.44.09.webp
    Ekran Resmi 2025-09-28 22.44.09.webp
    124,3 KB · Görüntüleme: 47
Artı 0 Eksi
Artı 0 Eksi
Son düzenleyen: Moderatör:
Artı 0 Eksi
ozeraksu dedi:
Son olarak bu sistemdeki kasa fanlarının hızlarını kontrol edebilir miyim MSI Center'ya da BIOS üzerinden yoksa sadece RGB renklerini mi değiştirebilirim?
Genişletmek için tıkla...
Küçültmek için tıkla...
Kasayla beraber fan çoklayıcı geliyor, kasadaki 4 fanı o çoklayıcı ile anakarttaki 4 pin Sys_Fan header'ine bağladığın taktirde BIOS ve anakart yazılımı üzerinden PWM olarak kontrol edebilirsin.

Artı 0 Eksi
Ayhan Dönmez dedi:
Kasayla beraber fan çoklayıcı geliyor, kasadaki 4 fanı o çoklayıcı ile anakarttaki 4 pin SYS_FAN header'ine bağladığın takdirde BIOS ve anakart yazılımı üzerinden PWM olarak kontrol edebilirsin.
Genişletmek için tıkla...
Küçültmek için tıkla...

Teker teker kontrol edebilir miyim fanları. Tek fan olarak mı görünürü 4 adet fan. Bu durumda kasa RGB kontrolcüsü kullanılmayacak. Bu arada kablo 3 pin kasa SYS FAN girişi 4 pin.

Son düzenleyen: Moderatör:
Artı 0 Eksi
ozeraksu dedi:
teker teker kontrol edebilir miyim fanları . Tek fan olarak mı görünürü 4 adet fan . Bu durumda kasa RGB kontrolcüsü kullanılmayacak
Genişletmek için tıkla...
Küçültmek için tıkla...
4'ü aynı fan zaten, 4'ünü aynı anda kontrol etmiş olacaksın. Birebir aynı fanlar kasada gelen. RGB kontrolü hem kasada hem de anakartında olacak, LED tuşuna kasadaki basarak renkleri kontrol edeceksin, LED tuşuna basılı tutarsan kontrol anakarta geçiyor 2-3 sn basılı tutarsan, anakarta kontrolü öyle veriyorsun.

Artı 0 Eksi
Ayhan Dönmez dedi:
4'ü aynı fan zaten, 4'ünü aynı anda kontrol etmiş olacaksın. Birebir aynı fanlar kasada gelen. RGB kontrolü hem kasada hem de anakartında olacak, LED tuşuna kasadaki basarak renkleri kontrol edeceksin, LED tuşuna basılı tutarsan kontrol anakarta geçiyor 2-3 sn basılı tutarsan, anakarta kontrolü öyle veriyorsun.
Genişletmek için tıkla...
Küçültmek için tıkla...
RGB kontrölü hem kasada hem anakartta nasıl oluyor bu kısmı anlamadım . Eğer kablo ile anakarta bağlarsam kontrölcü kullanılmayacak .
Yani 4 fan kablo çoklayıcıya takılarak SYS FAN portuna takılacak ve kontrölcü bu durumda pasif .
Eğer fanları kontrölcüye bağlarsam kontrölcünün çıkış kablosunu ARGB portuna bağlarsam SYS FAN aktif olacak

Artı 0 Eksi
ozeraksu dedi:
RGB kontrölü hem kasada hem anakartta nasıl oluyor bu kısmı anlamadım . Eğer kablo ile anakarta bağlarsam kontrölcü kullanılmayacak .
Yani 4 fan kablo çoklayıcıya takılarak SYS FAN portuna takılacak ve kontrölcü bu durumda pasif .
Eğer fanları kontrölcüye bağlarsam kontrölcünün çıkış kablosunu ARGB portuna bağlarsam SYS FAN aktif olacak
Genişletmek için tıkla...
Küçültmek için tıkla...
Bu kasada sadece RGB kontrolcüsü var, fan kontrolcüsü yok, fanları 4'lü çoklayıcı ile anakartın sys_fan portuna bağlayıp oradan tek fan gibi kontrol edeceksin, RGB Kontrolcü gücünü Sata'dan alacak, anakarta da 3 pin ARGB headerine bağlayacaksın. Kontrolcüde her türlü kontrol oluyor tuşa basıp değişebiliyorsun, anakarta kontrolü vermek istersen 2-3 sn LED tuşuna basacaksın kasanın sadece. İkisi karıştırma birbirine.

Artı 0 Eksi
