Bu 4'lü M-die'ın asla ve kat'a yapamadıkları. H16M. Gear kapalı hiçbirini yapamaz ya da Boot etmez. Açık da yine stabil kalamaz yüksek oranda. tWTRL 14 Gear açık tutuyor kısmen.

M-die:

Eki Görüntüle 235864

A-die:

Eki Görüntüle 235865

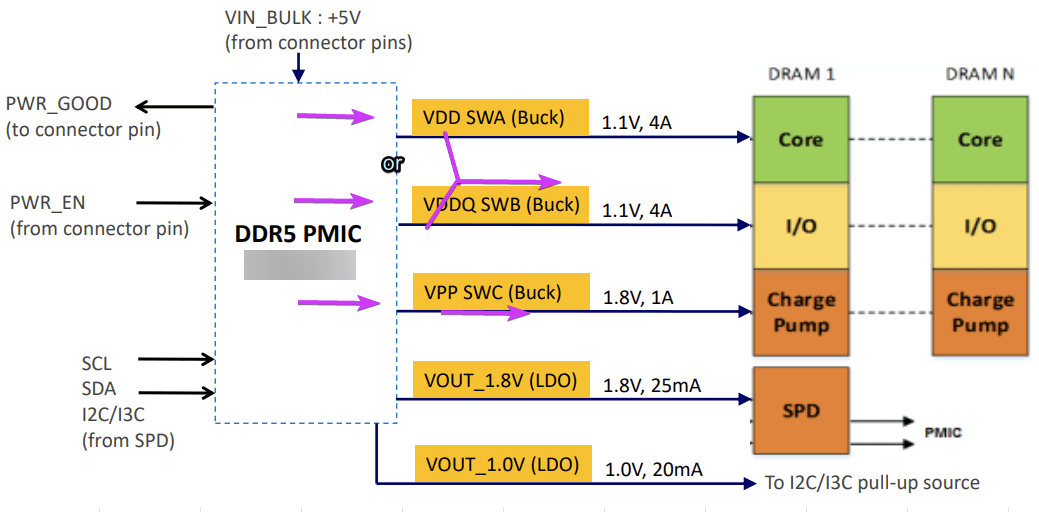

TWTRL 16'nın altı XOC'ciler tarafından kullanılmıyor. tRDWR de genelde 16'da bırakılır, kısmen 14. Yine 12 yapamaz her kit, VDD-VDDQ istiyor ciddi. TWTRL de öyle. Mantıklı değil, zaten regresyon var. Karı getirisi yok, götürüsü var.

@ggbye Bence sen de tWTRL ve tRDWR 16 bırak, diğer türlü baş ağrıtıyor. :) Bu iki örneğe bakarsınız. A-die her türlü daha iyi ama 1:1 senaryolarında Mixed'da M-die mecburen daha iyi. Diğer her senaryoda A-die iyi.

M-die tRP 30 vs. açamıyor, 37 kilit mesela. Çok büyük eksi bana göre. tRTP 8 ya da 10 açamıyor. 12 limiti var.
tRP 36 yeterli tRTP 12 yeterli tek sorunu tWTRL en düşük değer ile 3x yapmak gerekli. 4-16 sorunlu bir değer olarak görüyorum. 6-18 daha iyi sonuclar vermişti.

Eki Görüntüle 235866Eki Görüntüle 235867Eki Görüntüle 235868Eki Görüntüle 235869

Bu 4'lü M-die'ın asla ve kat'a yapamadıkları. H16M. Gear kapalı hiçbirini yapamaz ya da Boot etmez. Açık da yine stabil kalamaz yüksek oranda. tWTRL 14 Gear açık tutuyor kısmen.
tWTRL 14 yapabiliyorum. Diğerleri sınır SCL 4-2 max iniyor başkada inemiyor. 2-2 A-die yapabilir mi?

tRP 36 yeterli tRTP 12 yeterli tek sorunu twtrl en düşük değer ile 3X yapmak gerekli. 4-16 sorunlu bir değer olarak görüyorum. 6-18 daha iyi sonuclar vermişti.

Trrdsx4 = tfaw, twtrsx4 = twtrl, trrdlx2 = twtrl, tRRDS/2=tWTRS, twrwrsclx2 = trcdwr, tCWL+trcdwr+tWR = tras = tRC.

Bunlara riayet et, sonuncusu hariç güncelde popüler diğerleri. Sonuncusundan tras yüzünden toplam kuralı geçersiz olduğundan tras = tRC popüler şu anda. Yani 80 = 80 vs.

tRCD+tRTP = tras, tras+tRP = tRC. Bu ikisi geçersiz. @ggbye tras etkisiz eleman. Tras 30 drop sebebi. iGPU açıp dene, zindan edebilir sana.
Bu denklemleri çöz, sana ödev.

tRP 36 yeterli tRTP 12 yeterli tek sorunu twtrl en düşük değer ile 3X yapmak gerekli. 4-16 sorunlu bir değer olarak görüyorum. 6-18 daha iyi sonuclar vermişti.

Twtrl 14 yapabiliyorum. Diğerleri sınır SCL 4-2 Max iniyor başkada inemiyor. 2-2 a-die yapabilir mi?

Gear kapalı 14 patlar. Gear maskeliyor instabiliteyi. Voltaj ihtiyacı da az yine. SCL 4 altı mümkün değil. Wrscl 1 yapılamıyor m-die. O attığım 4'lü yapılamıyor. Boot etmez.

Trrdsx4 = tfaw, twtrsx4 = twtrl, trrdlx2 = twtrl, tRRDS/2=tWTRS, twrwrsclx2 = trcdwr, tCWL+trcdwr+tWR = tras = tRC.

Bunlara riayet et, sonuncusu hariç güncelde popüler diğerleri. Sonuncusundan tras yüzünden toplam kuralı geçersiz olduğundan tras = tRC popüler şu anda. Yani 80 = 80 vs.

tRCD+tRTP = tras, tras+tRP = tRC. Bu ikisi geçersiz. @ggbye tras etkisiz eleman. Tras 30 drop sebebi. iGPU açıp dene, zindan edebilir sana.

Bu denklemleri çöz, sana ödev.

Bu denklemlerin 5600 için uygun olduğunu ve 6000 için gevşek olduğunu düşünüyorum. Bu förmüller DDR5 eski ımc göre ayarlı olduğunu düşünüyorum. DDR5 hazır olmadan sürüldü, DDR6 daha iyi opsiyon sağlayacak. Uygulanabilir, 80-80 m-die için en iyi tercih.

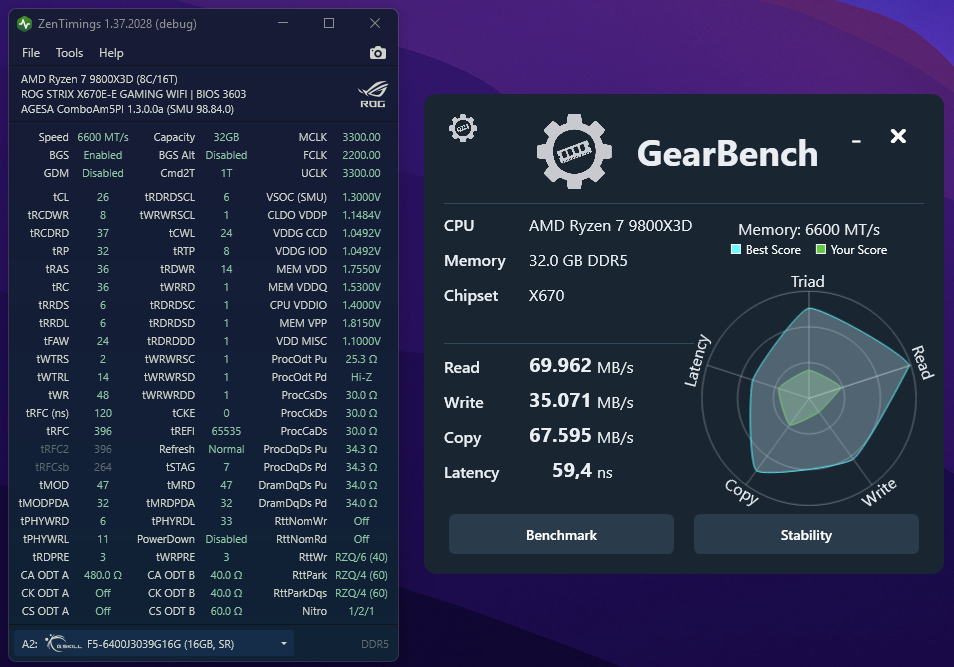

CL26'da vdd 1.55 yemiyor bende. Cihaz restart atıyor. Konunun ilk sayfasına bakabilirsin. Hatta orada 1.6'ya çıkarmıştım sonra @Ayhan Dönmez'in tavsiyesi ile 1.65'e çektim. Son durum bu. P95 large testini de geçtim bu şekilde. Sanırım dünyanın en kötü DDR5 bellekleri bende. :D m-die çıktığı yetmemiş gibi içindeki silikon da kötü. Kötü dediğime de bakmayın aslında ben belleklerimden son derece memnunum. :D

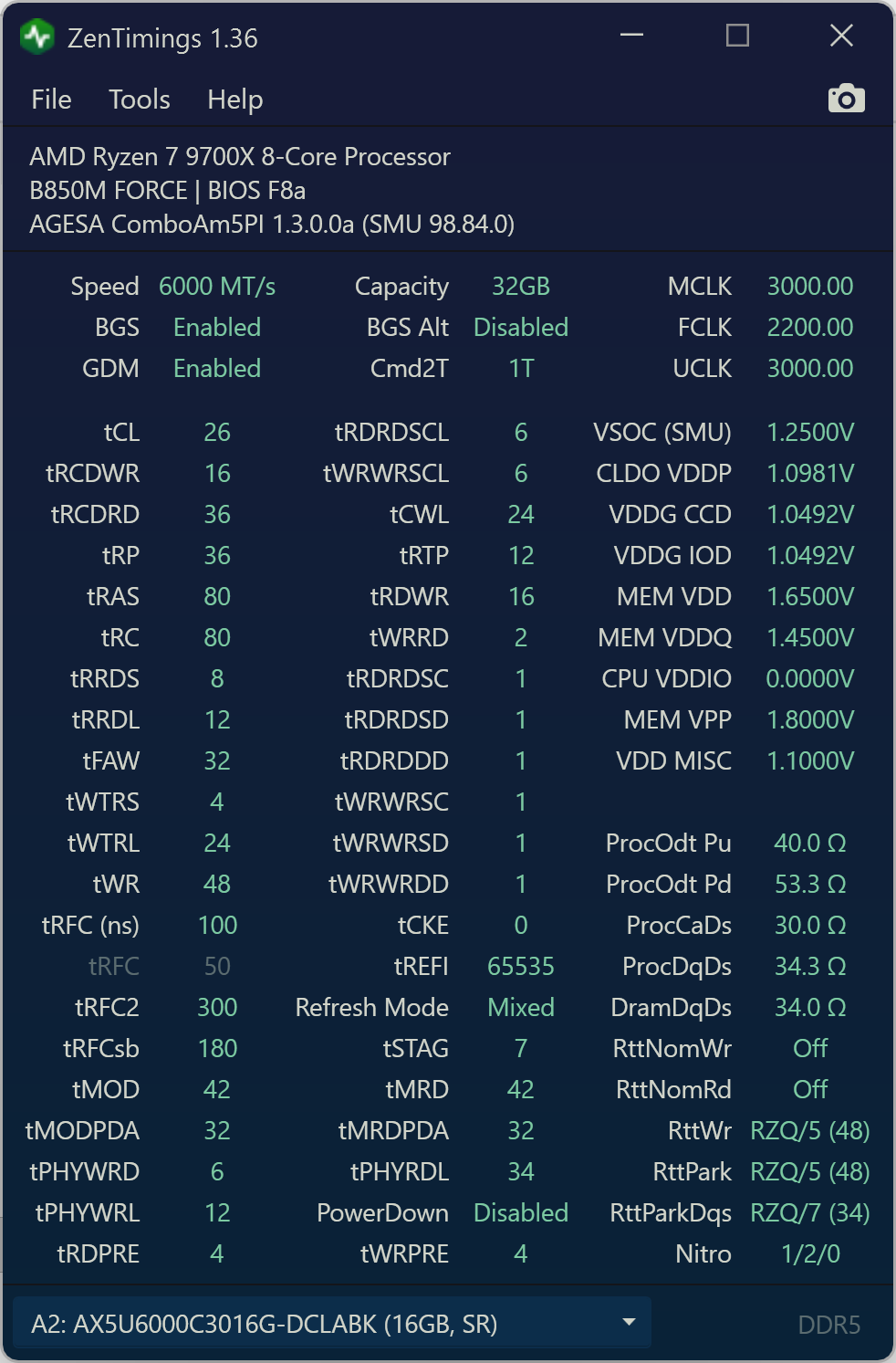

@ggbye son zen bu.
Eki Görüntüle 235855

Buradaki 8/32 hatalı 6-24 olması gerekir bu kurala göre, twtrl 16 SCL4-4 1.6 yememesi imkansız.

Son düzenleme:
Bu denklemlerim 5600 için uygun olduğunu ve 6000 için gevşek olduğunu düşünüyorum. Uygulanabilir, 80-80 m-die için en iyi tercih.


Burdaki 8/32 hatalı 6-24 olması gerekir bu kurala göre, tWTRL 16 SCL4-4 1.6 yememesi imkansız.

Hepsine uyulma şartı yok. Yaygın kullanılanlar bunlar ama AM5'te çok bir anlamı yok. 8-8-32-4-16 5'lisi uyuyor o kurala.

Hepsine uyulma şartı yok. Yaygın kullanılanlar bunlar ama AM5'te çok bir anlamı yok. 8-8-32-4-16 5'lisi uyuyor o kurala.

Eşit olması iyi ama a-die için, m-die 8-8 besleyecek yapıda değil.

Eşit olması iyi ama a-die için, m-die 8-8 besleyecek yapıda değil.

Geçiyor whea üretiyor, arka planda bir şeylerin ters gittiğini sistemin tepkilerinden anlıyorsun.

Son düzenleyen: Moderatör:
Eşit olması iyi ama a-die için, m-die 8-8 besleyecek yapıda değil.

Yiyor ama voltaj istiyor bu kısım. Gear açıkken çok sorun değil. Dr modüller ve Gigabyte kartlarda özellikle bu 5'li 8-12-32-4-24 bırakılıyor, ASUS'ta bir ara 6-8-32-2-18 modaydı, output yüksekti. Herhangi bir kurala uymayıp anakart train algoritmasına en elverişli Timing'leri BIOS yazan ekip paylaşmıştı. Şu an nedir, bilmem. AGESA'lar değişiyor.

Eşit olması iyi ama a-die için, m-die 8-8 besleyecek yapıda değil.

Geçiyor whea üretiyor, arka planda bir şeylerin ters gittiğini sistemin tepkilerinden anlıyorsun.

AM4'teki whea errors burada raporlanmaması da çok can sıkıcı. Osiloskop ile halletmeniz lazım. Bir sonraki adımınız osiloskop ile dinlemek işlemciyi. Steteskop ile karıştırmayın. Ama işlev benzer. Teleskoptan farklı.











@TechMad @ggbye @Picky bu 3'lü bu kısımlara az çalışsın, akşam sözlü var.

Son düzenleyen: Moderatör:
Hocam m-die için yapılması gereken bunlar, ötesi olmuyor olsa da boş.

6-6 trrdl 12 tWTRS 4 twtrl 16 tRTP 12 tRP 36-36-36 tras 80-80 4-4-16-2

6-6-24 kısmı haricini tam anlamadım, net belirtir misin? 4-16 kısmını anladım. 80-80 kısmı da doğru. tRCD-tRP 36 kısmı da ideal.
